SolidWorks建模3D13-H01拉伸、圓角、倒角、基準軸、鏡像
瀏覽：192日期：2023-12-02 13:59:07
下面給大家介紹的是SolidWorks建模3D13-H01拉伸、圓角、倒角、基準軸、鏡像。具體操作步驟如下：

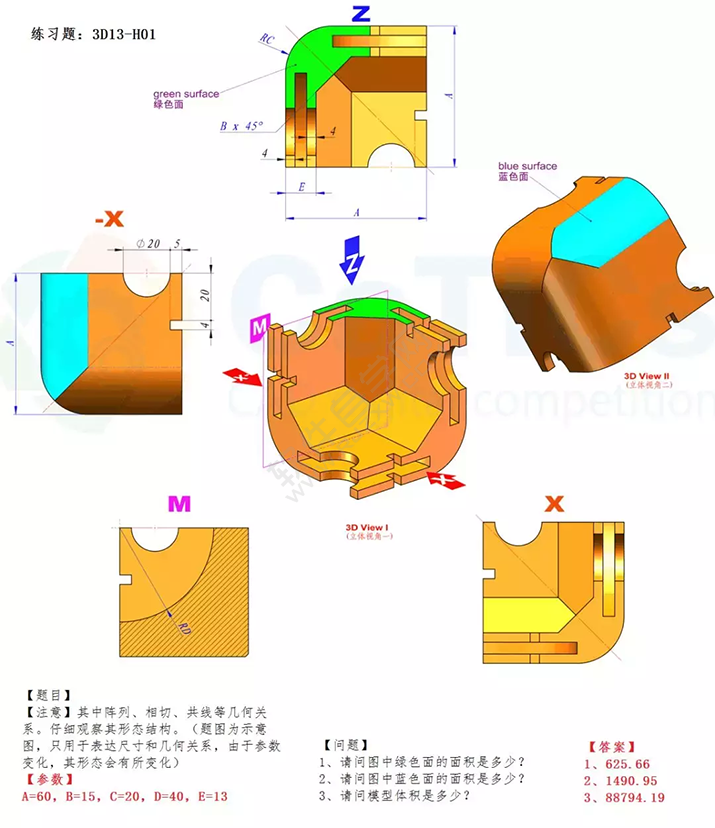

1、尺寸圖：
a.先拉伸A*A 正方體。
b.然后做出藍色圓角。
c.切除中間的實體，倒角。
d.旋轉切除半徑D的圓，圓周陣列3個。
e.切除-X圖的半圓和小矩形，圓周陣列3個。
f.完成。

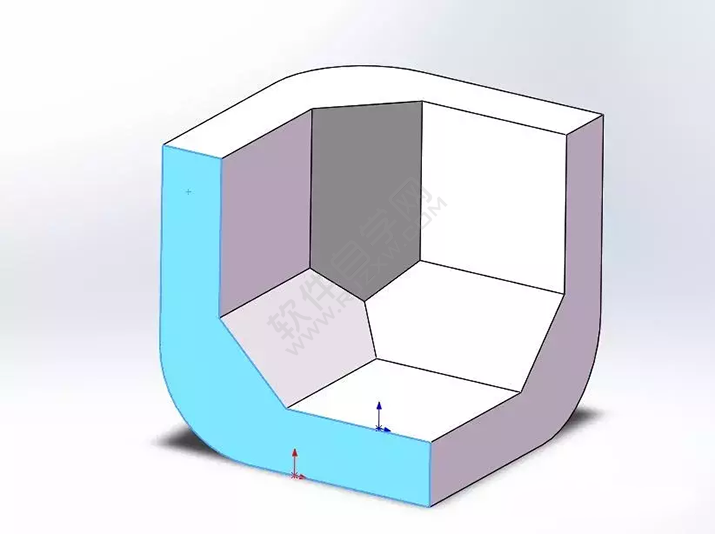

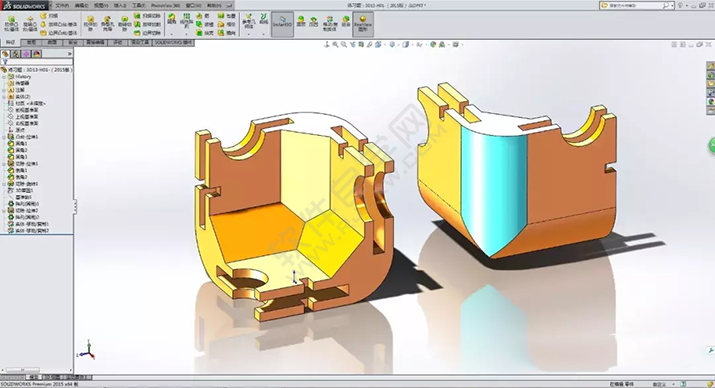

2、效果圖：
建模步驟：

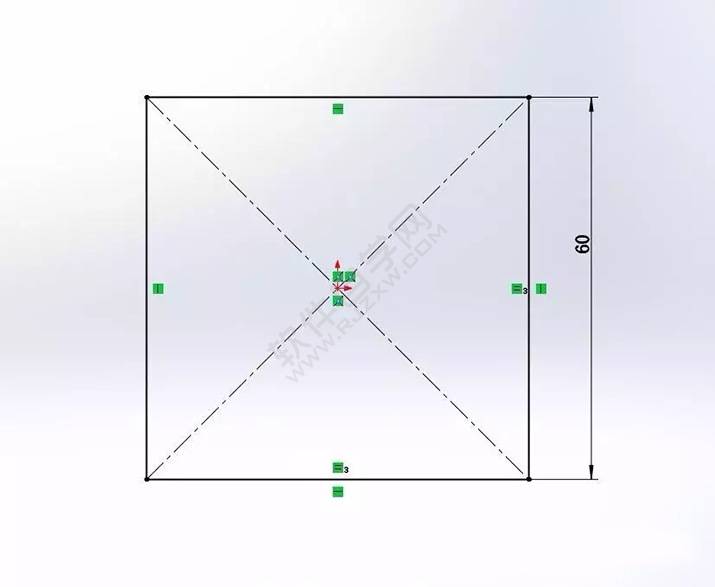

3.上視基準面，草繪中心矩形，相等約束成正方形。

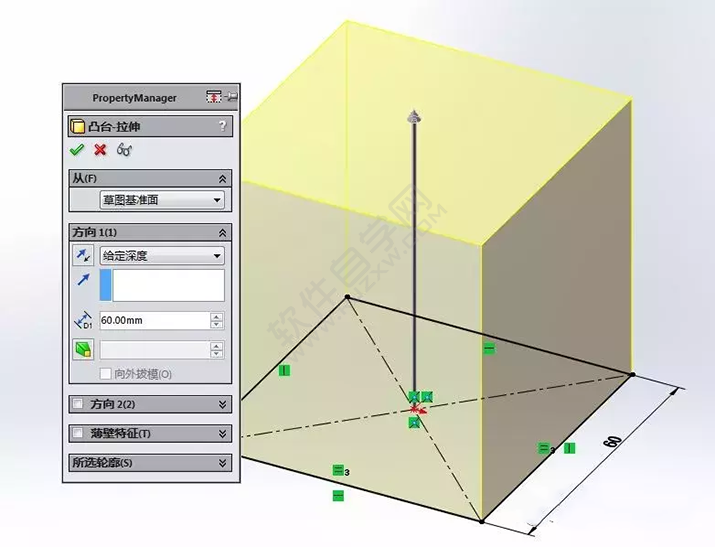

4.拉伸凸臺，深度A：60 。

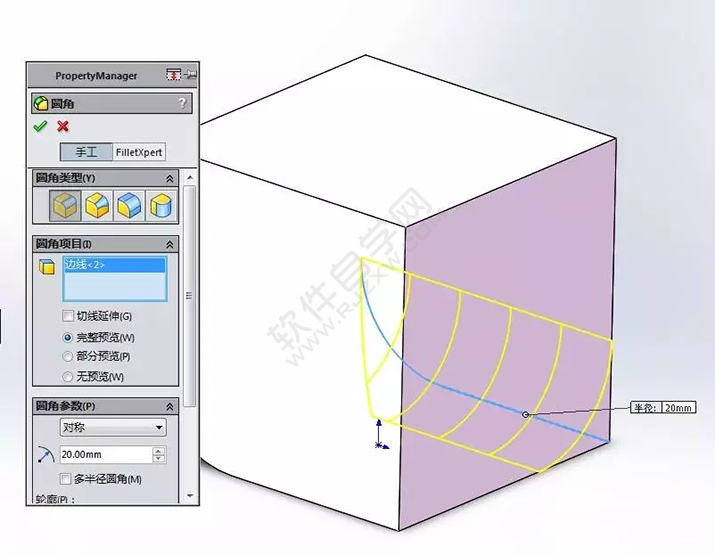

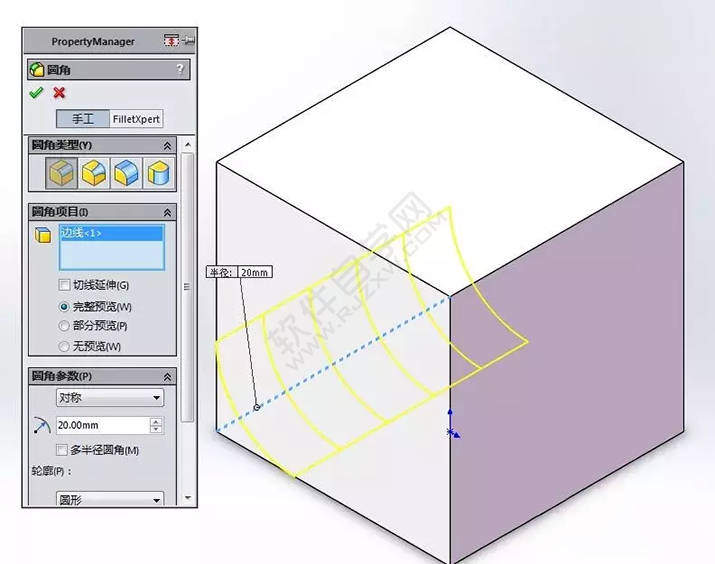

5.圓角，半徑C：20 。去掉切線延伸。
6.圓角，半徑C：20 。去掉切線延伸。
7.圓角，半徑C：20 。去掉切線延伸。

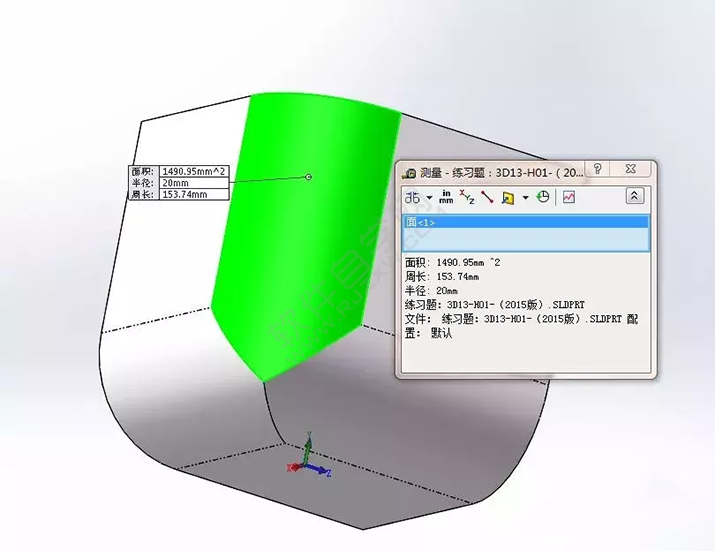

8.測量面積：1450.95 。

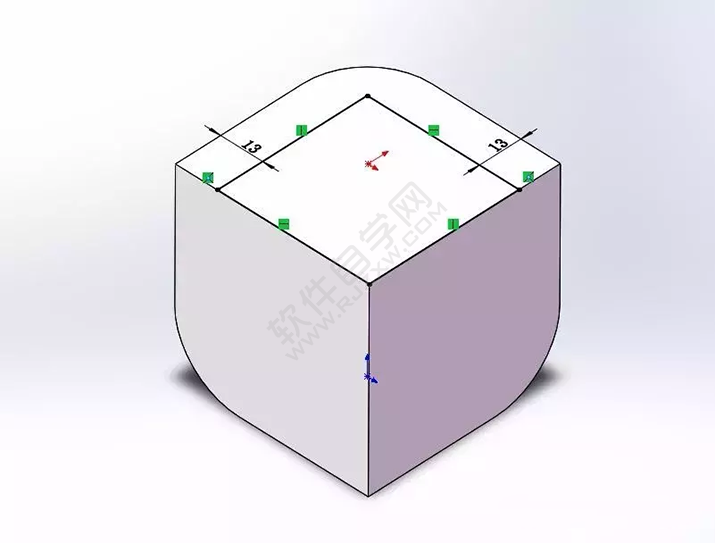

9.在實體頂面上草繪。

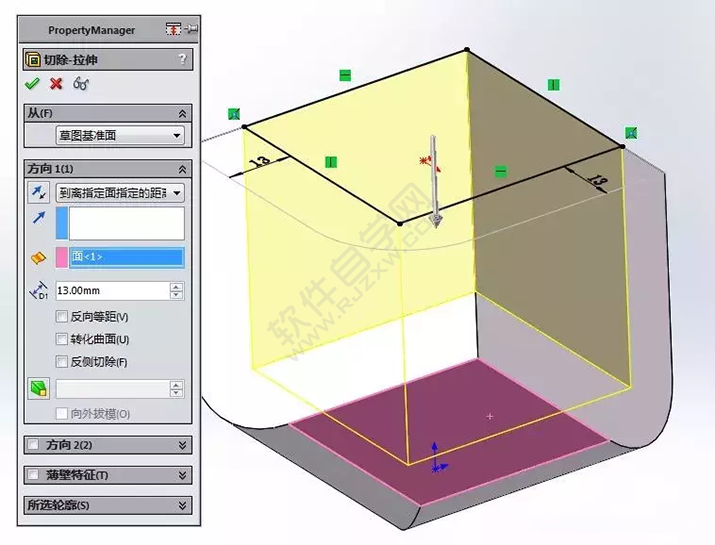

10.拉伸切除，距離指定面指定的距離E13 。

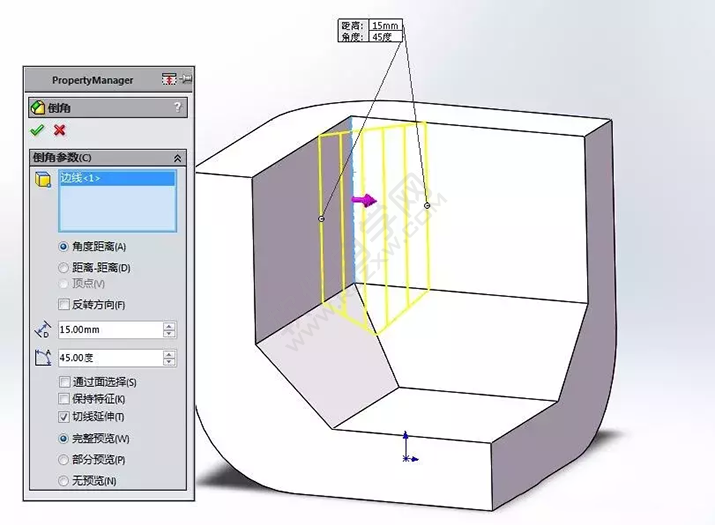

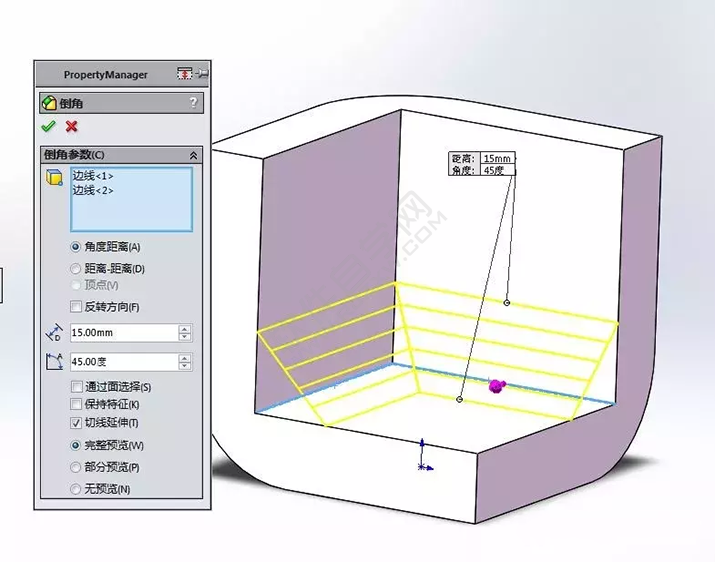

11.倒角。
12.倒角。
13.在藍色面上草繪圖形。

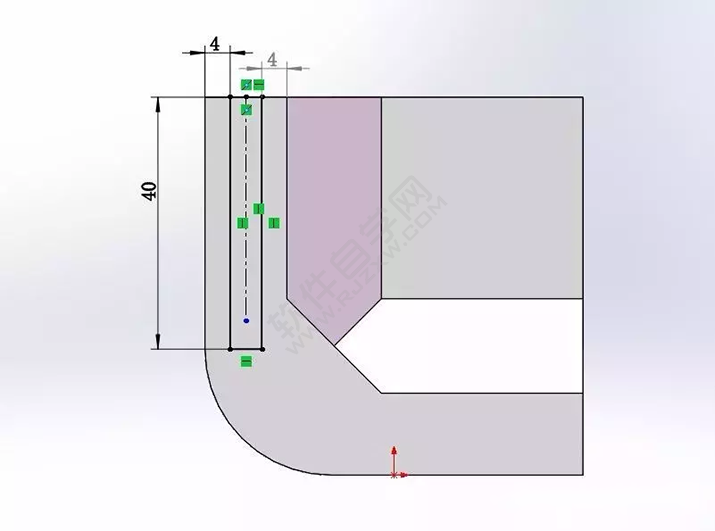

14.草繪矩形。

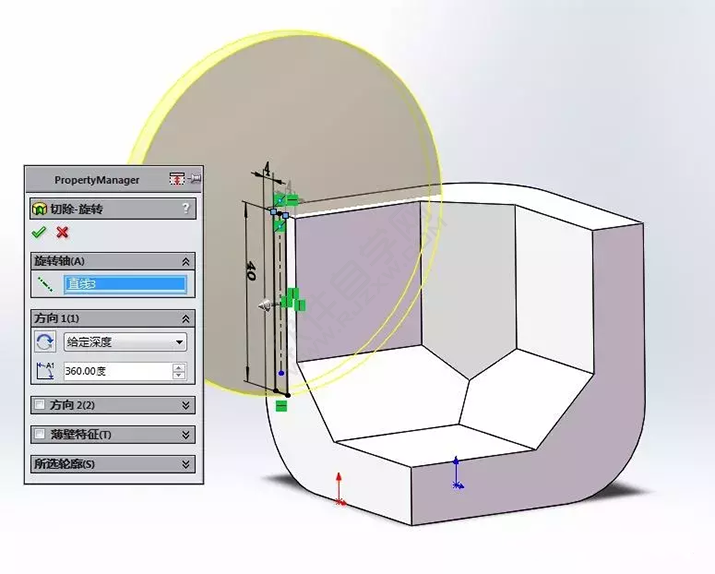

15.旋轉切除。

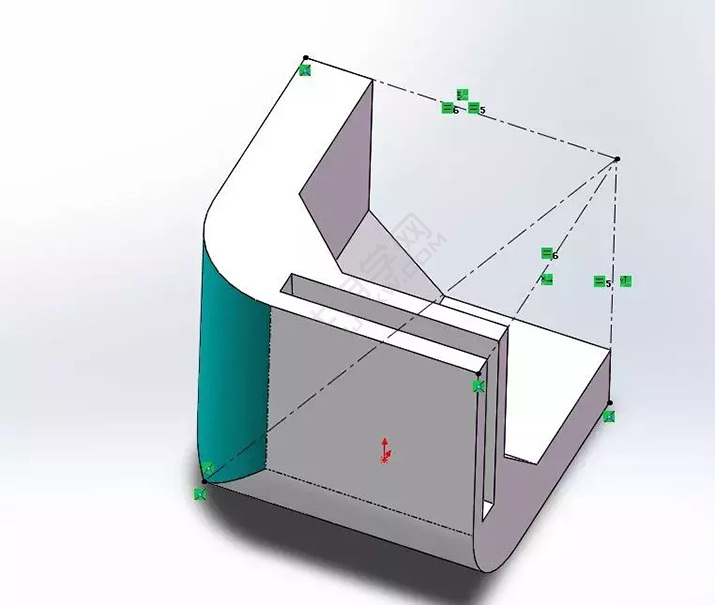

16.進入3D草圖，草繪。3條立方體邊線相等約束。

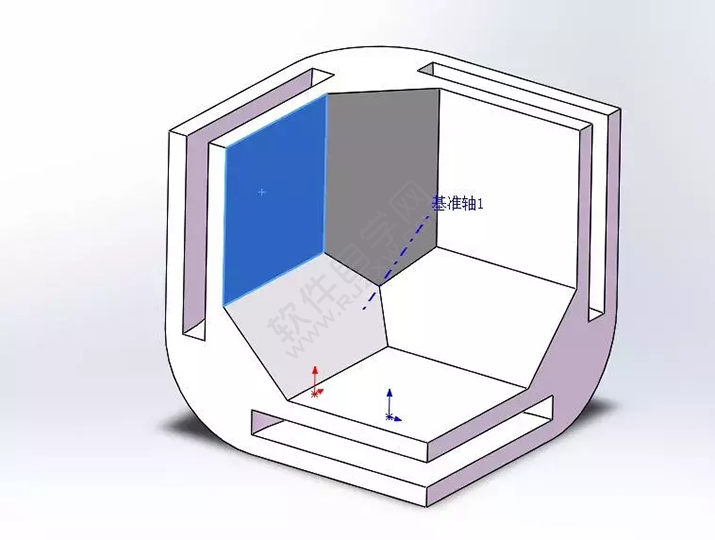

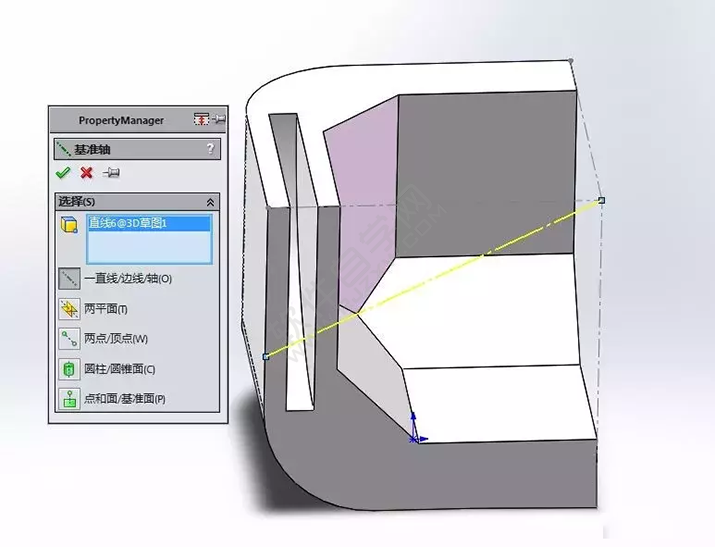

17.新建基準軸，點3D草圖的斜線。隱藏3D草圖。

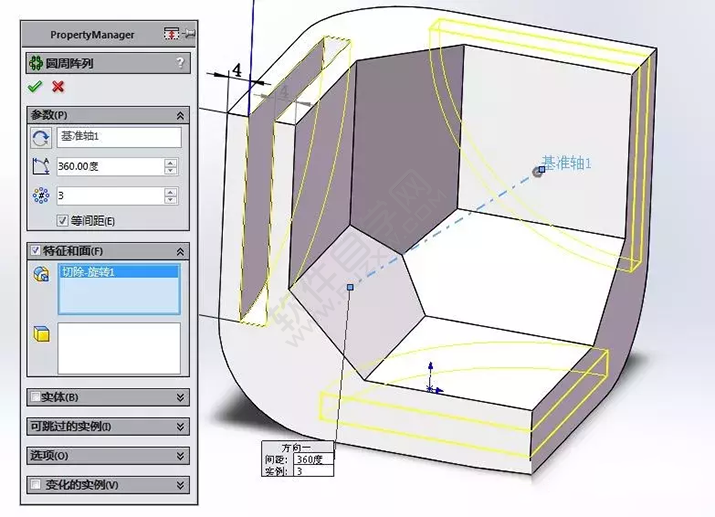

18.圓周陣列3個。
19.在藍色面上草繪。

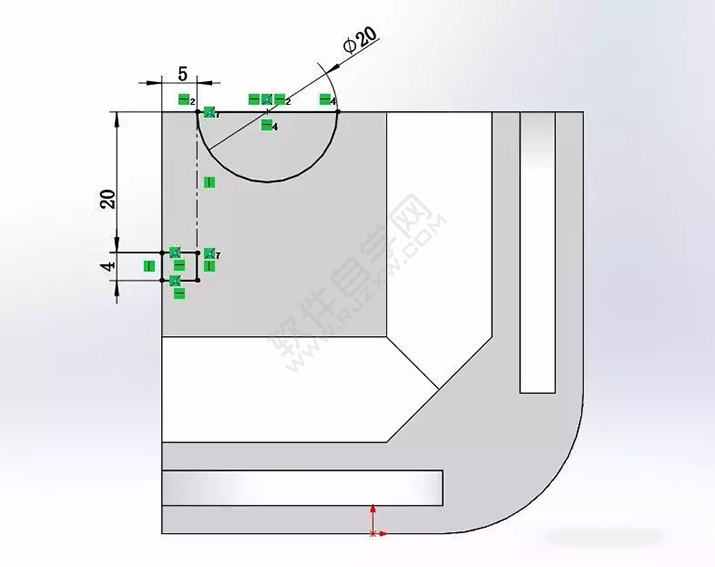

20.隱藏基準軸，草繪半圓和矩形。

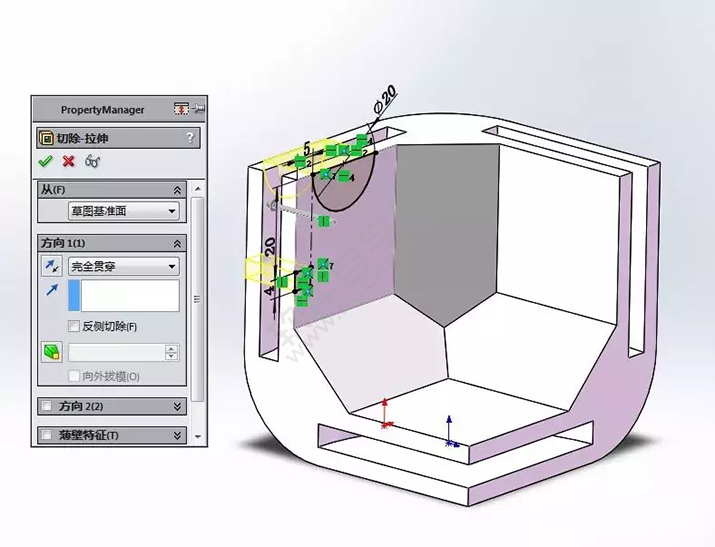

21.拉伸切除。

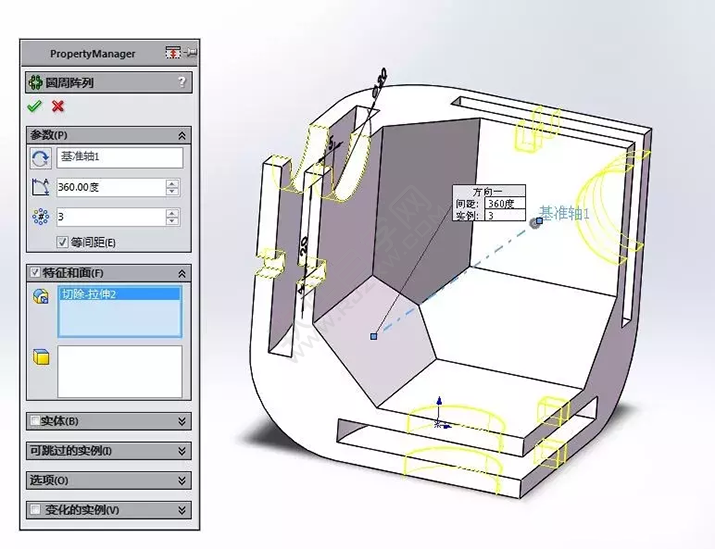

22.顯示基準軸，圓周陣列3個。

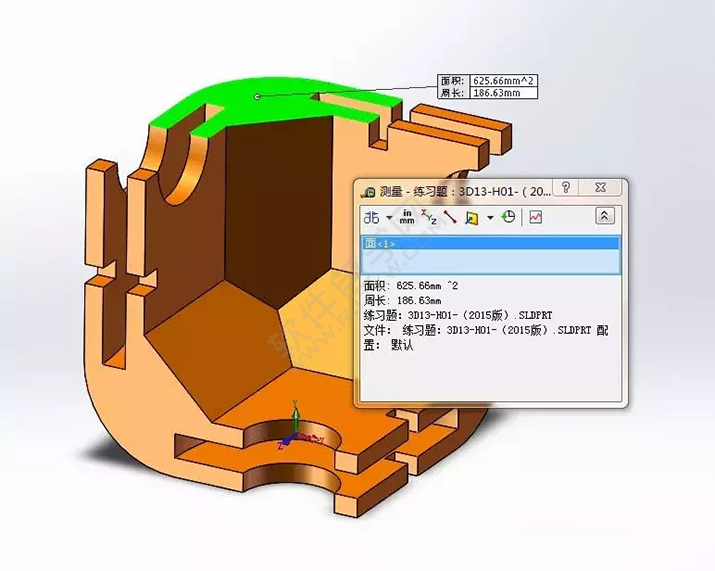

23.完成。面積：625.66 。
