CAD2022中DIMANGULAR（命令）怎么用？使用選定圓弧或多段線弧線段上的點作為三點角度標注的定義點。圓弧的圓心是角度的頂點。圓弧端點成為尺寸界線的原點。

創建角度標注。

測量選定的幾何對象或 3 個點之間的角度。

將顯示以下提示：

選擇圓弧

使用選定圓弧或多段線弧線段上的點作為三點角度標注的定義點。圓弧的圓心是角度的頂點。圓弧端點成為尺寸界線的原點。

在尺寸界線之間繪制一條圓弧作為尺寸線。尺寸界線從角度端點繪制到尺寸線交點。

選擇圓

將選擇點作為第一條尺寸界線的原點。圓的圓心是角度的頂點。

第二個角度頂點是第二條尺寸界線的原點，且無需位于圓上。

選擇直線

使用兩條直線或多段線線段定義角度。

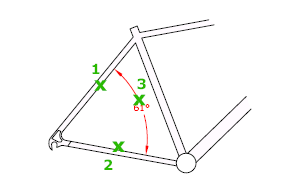

程序通過將每條直線作為角度的矢量，將直線的交點作為角度頂點來確定角度。尺寸線跨越這兩條直線之間的角度。如果尺寸線與被標注的直線不相交，將根據需要添加尺寸界線，以延長一條或兩條直線。圓弧總是小于 180 度。

指定三點

創建基于指定三點的標注。

角度頂點可以同時為一個角度端點。如果需要尺寸界線，那么角度端點可用作尺寸界線的原點。

在尺寸界線之間繪制一條圓弧作為尺寸線。尺寸界線從角度端點繪制到尺寸線交點。

標注圓弧線位置

指定尺寸線的位置并確定繪制尺寸界線的方向。

多行文字

顯示在位文字編輯器，可用它來編輯標注文字。要添加前綴或后綴，請在生成的測量值前后輸入前綴或后綴。用控制代碼和 Unicode 字符串來輸入特殊字符或符號。請參見“控制碼和特殊字符”。

當前標注樣式?jīng)Q定生成的測量值的外觀。

文字

在命令提示下，自定義標注文字。生成的標注測量值顯示在尖括號中。

要包括生成的測量值，請用尖括號 (<>) 表示生成的測量值。

標注文字特性在“新建標注樣式”、“修改標注樣式”和“替代標注樣式”對話框的“文字”選項卡上進行設定。

角度

修改標注文字的角度。

象限

指定標注應鎖定到的象限。打開象限行為后，將標注文字放置在角度標注外時，尺寸線會延伸超過尺寸界線。
