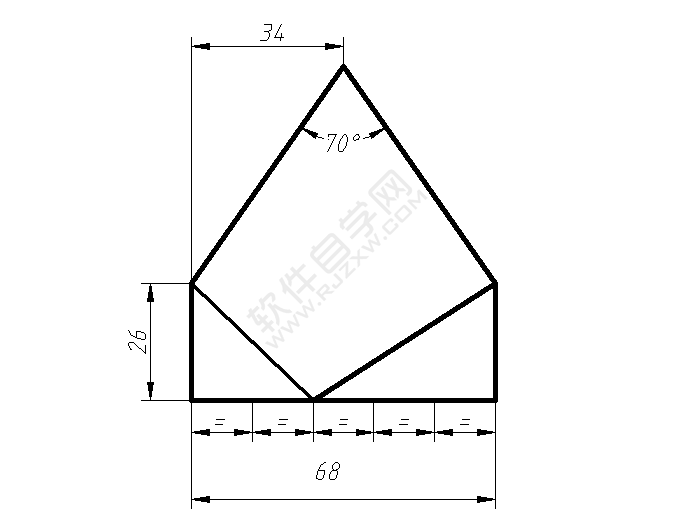

下面給大家介紹的是solidworks繪制相關約束的草圖方法，具體畫法操作步驟如下：

1、打開SW草圖練習。

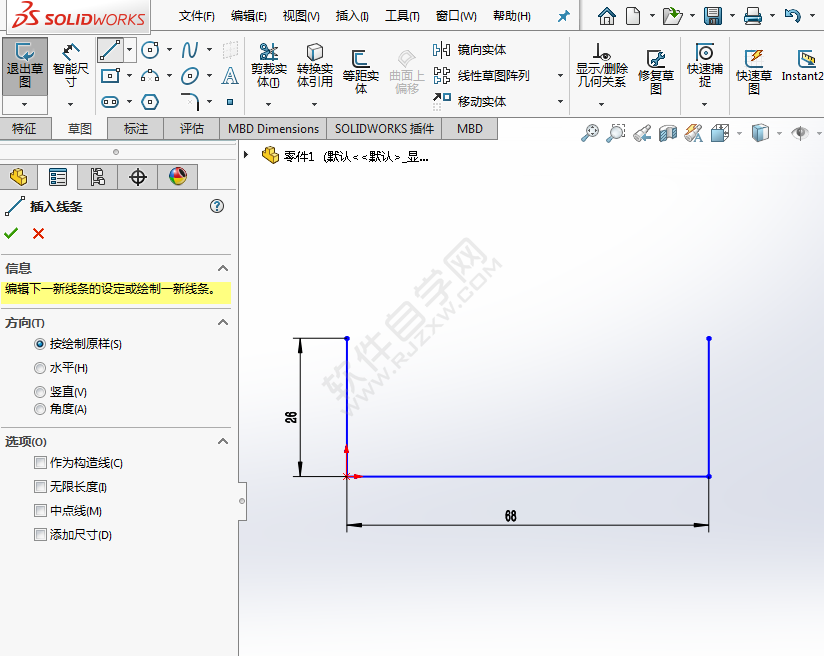

2、使用直線工具，繪制下圖三條直線出來，分別68與26的直線。

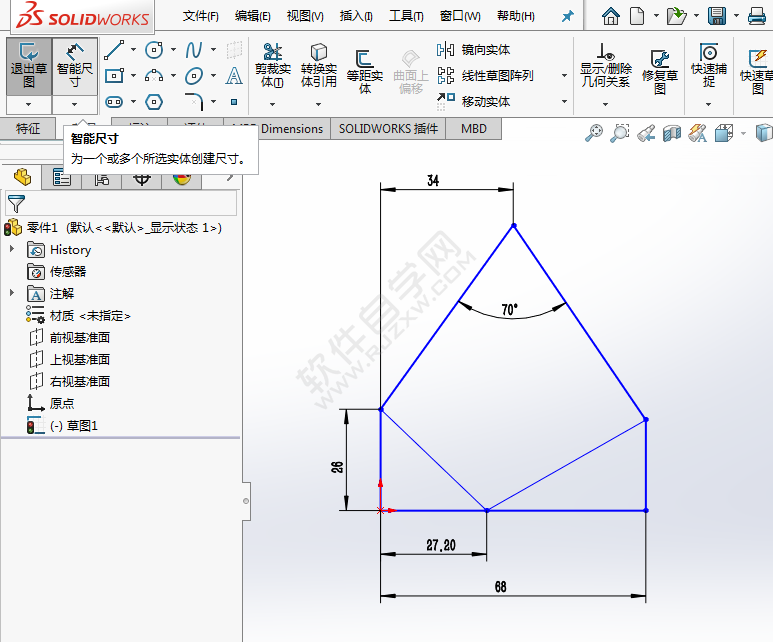

3、再隨便繪制二條直線，進行尺寸標注為34與70度。效果如下：

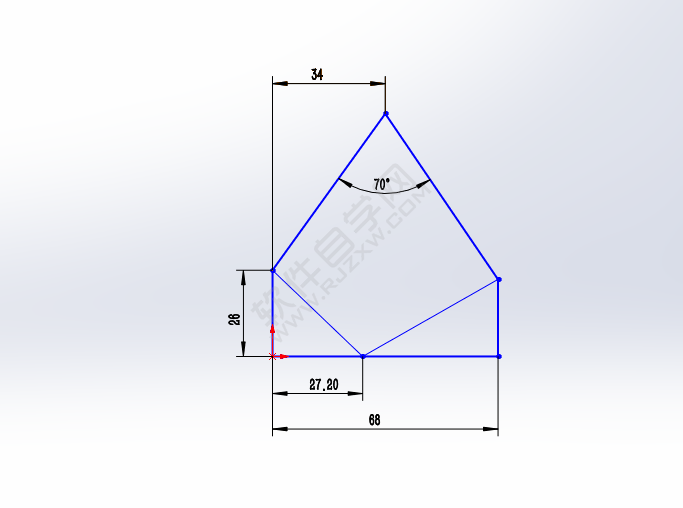

4、然后繪制下面二條斜線，分別標出27.2元，效果如下：

5、這樣就完成了草圖的繪制。
