solidworks方管折彎怎么畫
瀏覽:178日期:2023-11-16 13:34:12
下面給大家介紹的是solidworks方管折彎怎么畫的方法與步驟,希望能幫助到大家!

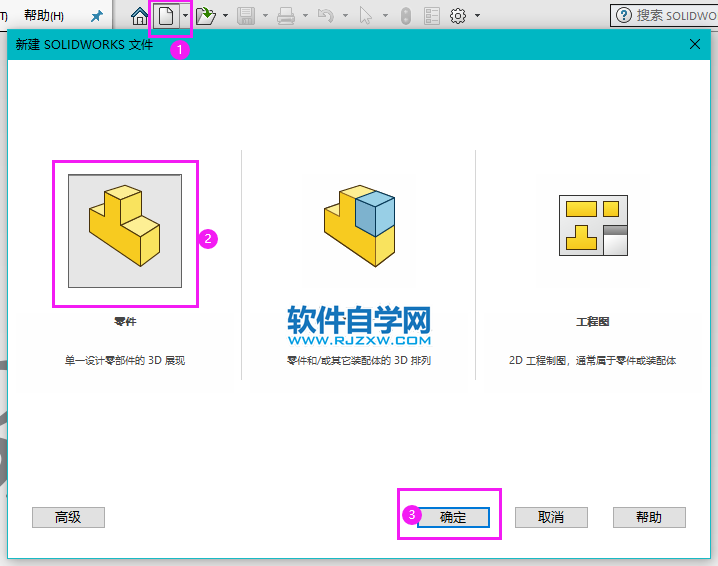

1、打開solidworks軟件,點擊新建圖標,點擊零件菜單,點擊確定。

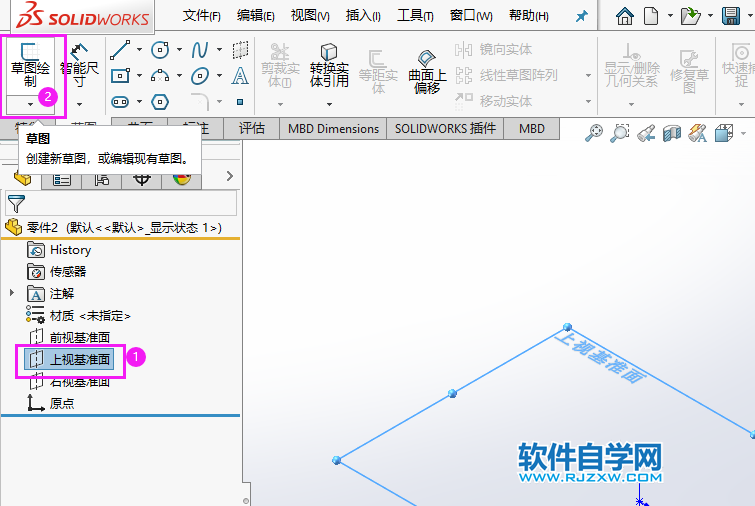

2、點擊上視基準面,點擊草圖繪制。效果如下:

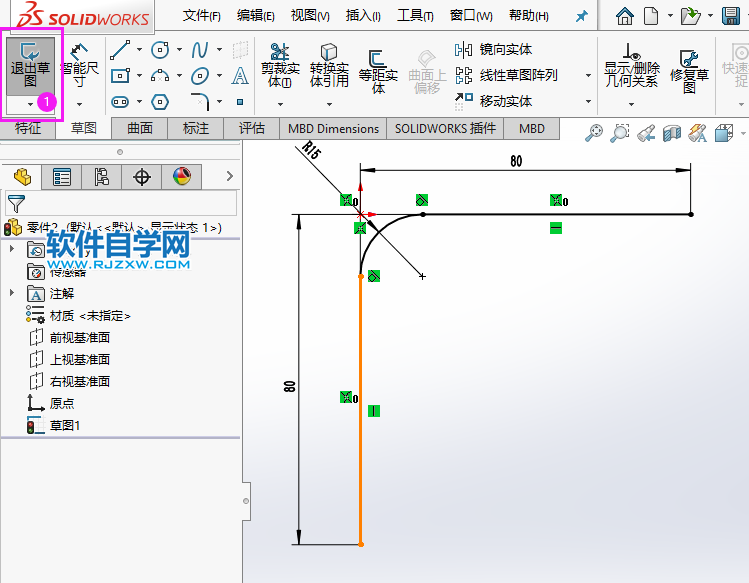

3、繪制下面的草圖路徑出來,尺寸如下圖,然后點擊退出草圖。

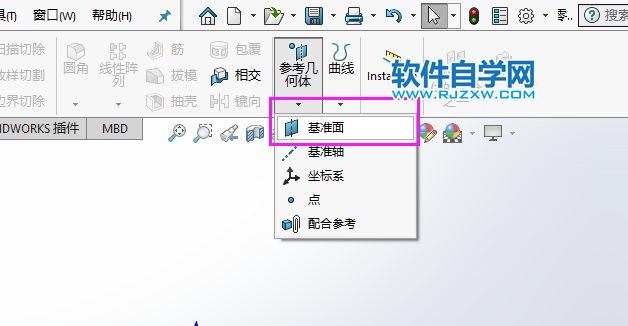

4、點擊參考幾何體。點擊基準面。

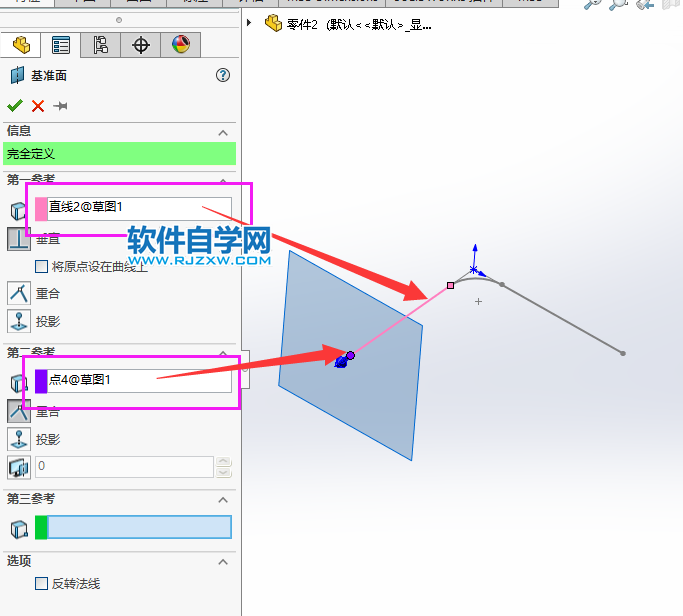

5、第一參考,選擇直線2的草圖線。第二參考,選擇直線2的端點。

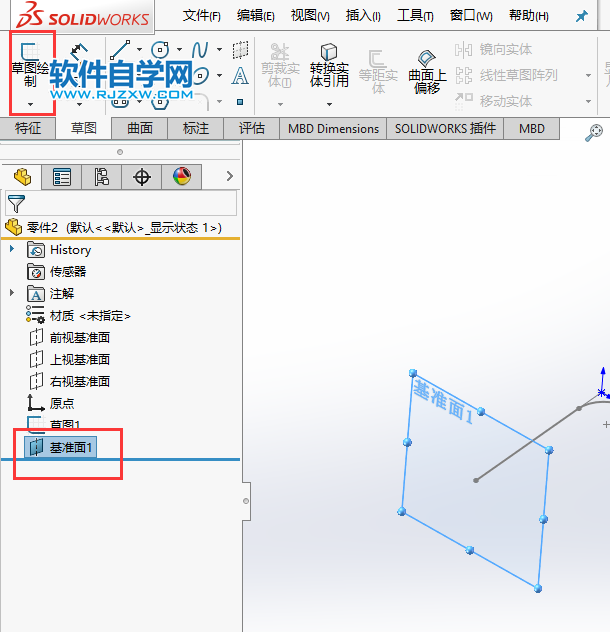

6、基準面創建好后,選中點擊草圖繪制。

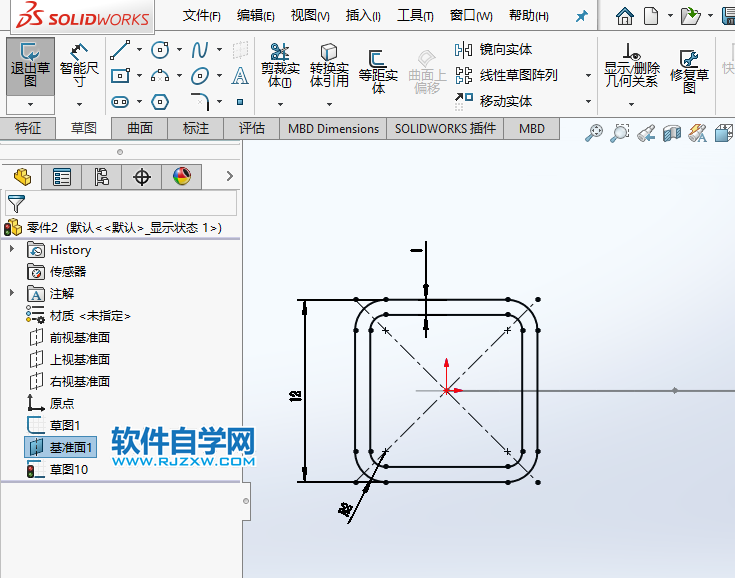

7、然后在基準面上,繪制下面的正方形出來,效果如下:

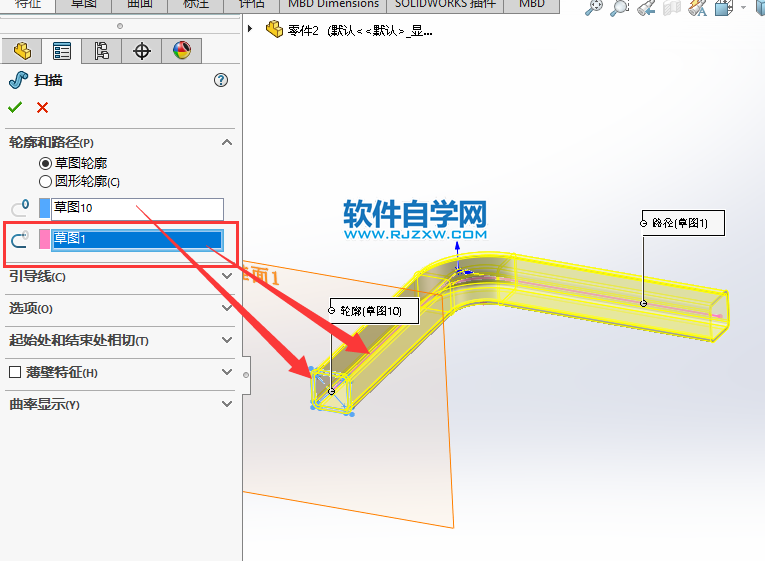

8、點擊特征的掃描,選草圖輪廓,截圖選正方形草圖。路徑選草圖1等。

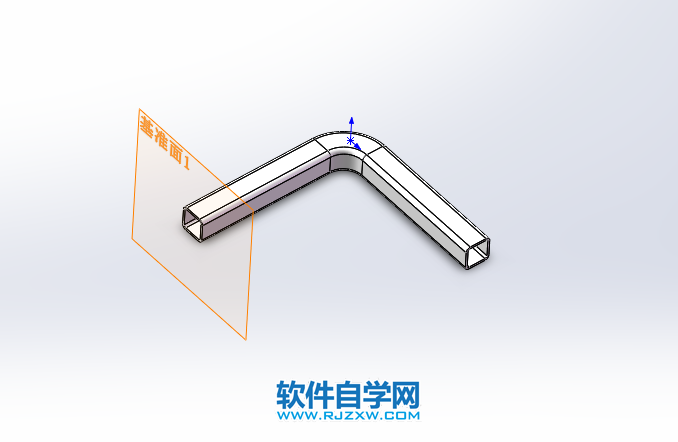

10、這樣一個方管折彎就畫出來了。
