下面給大家介紹的是利用solidworks矩形工具畫草圖練習的方法，具體畫法操作步驟如下：

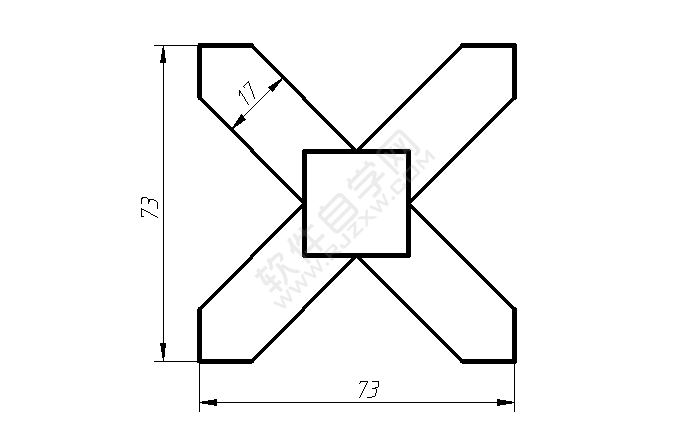

效果圖：

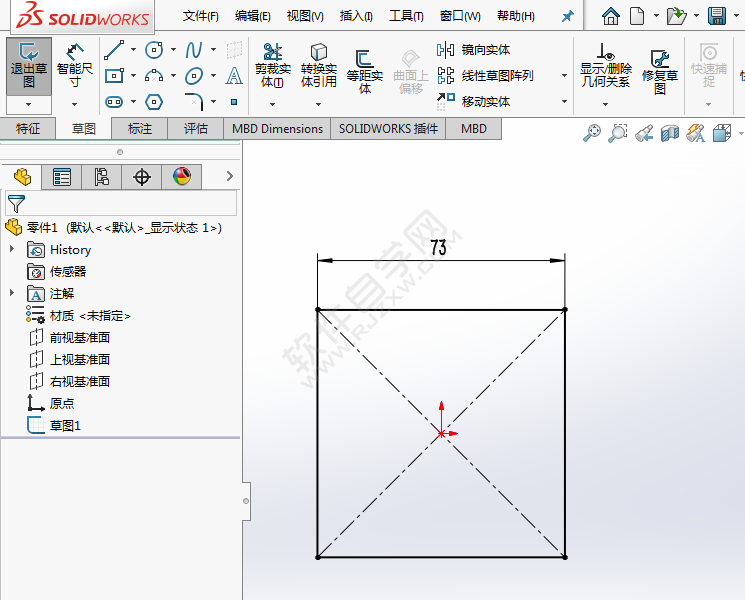

1、打開solidworks軟件，新建零件，新建草圖，繪制一個矩形出來，73X73mm。效果如下：

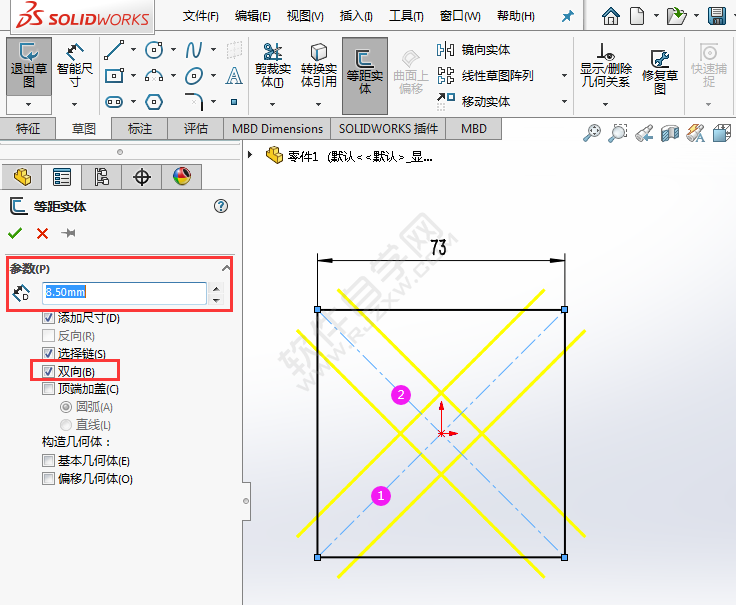

2、使用等距實體，設置8.5mm，設置雙向。偏移構造線，效果如下：

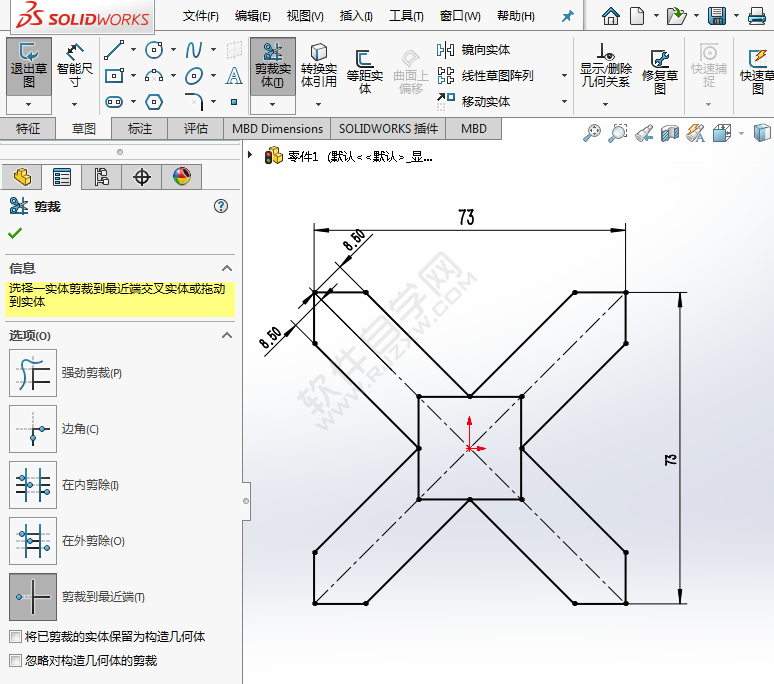

3、然后再使用剪裁實體工具，進行修剪。

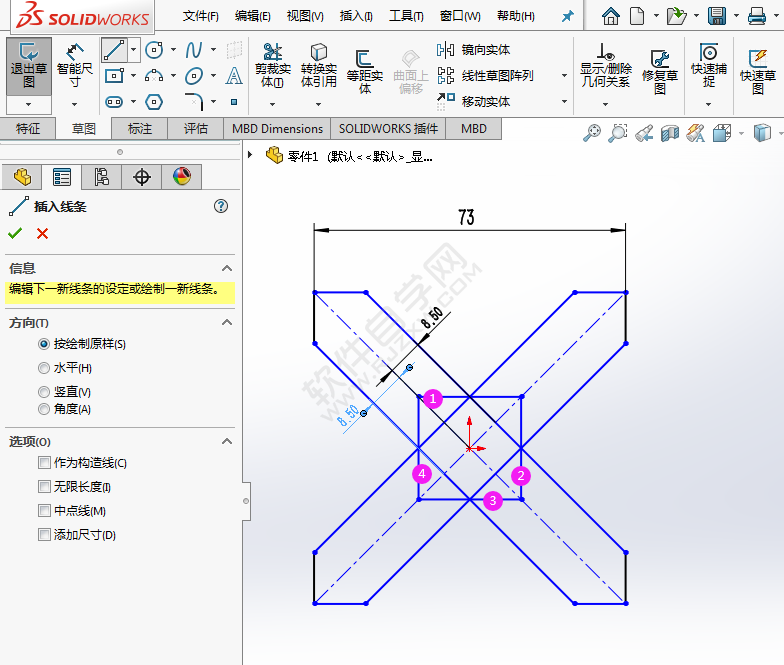

4、再使用直線工具，繪制下面的直線草圖出來。效果如下：

5、同樣的使用剪裁實體工具，把不要的部分修剪掉。

6、這樣就完成了草圖的繪制。

以上就是利用solidworks矩形工具畫草圖練習，希望大家喜歡，請繼續關注好吧啦網。
