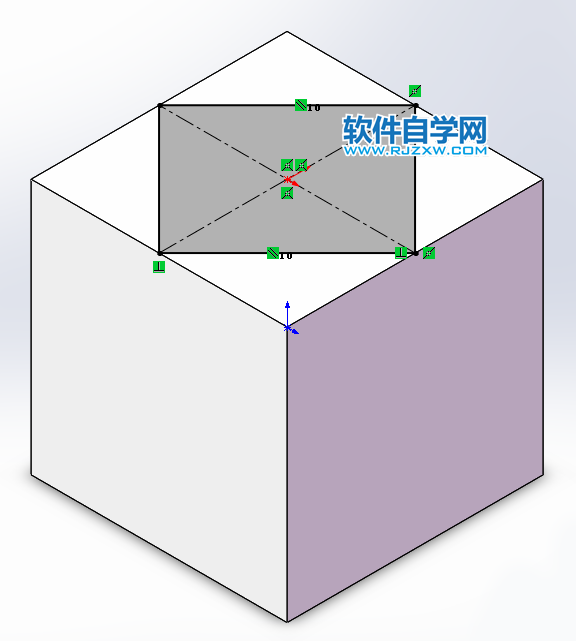

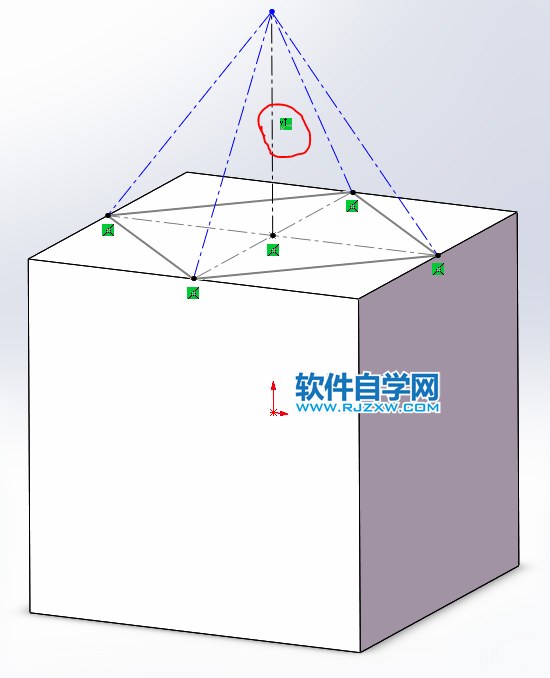

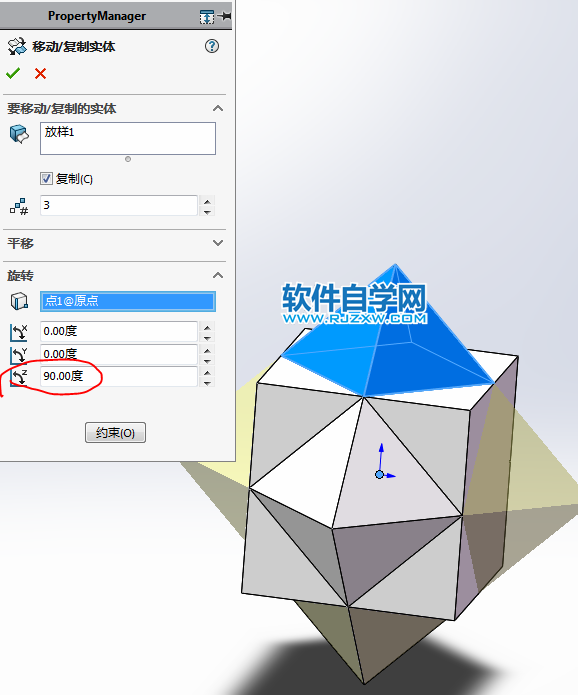

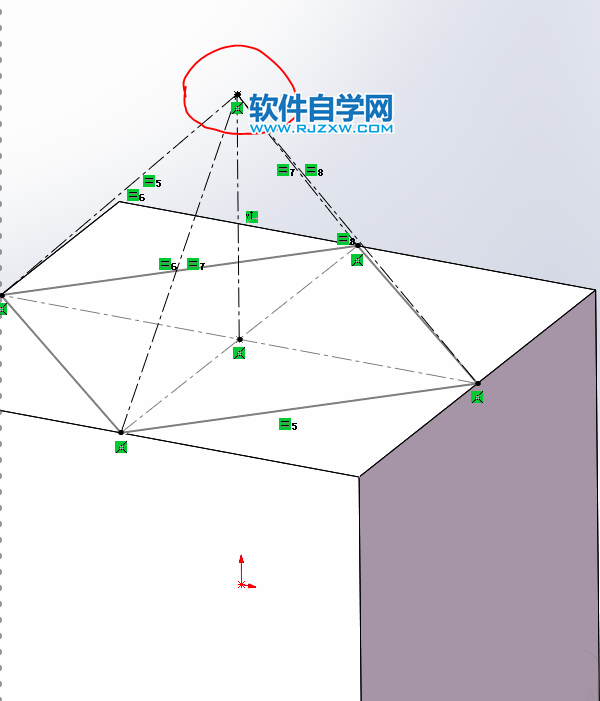

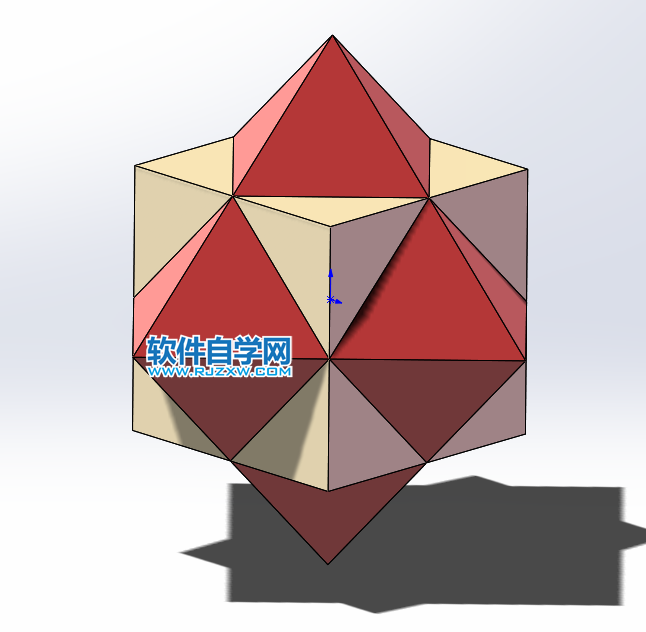

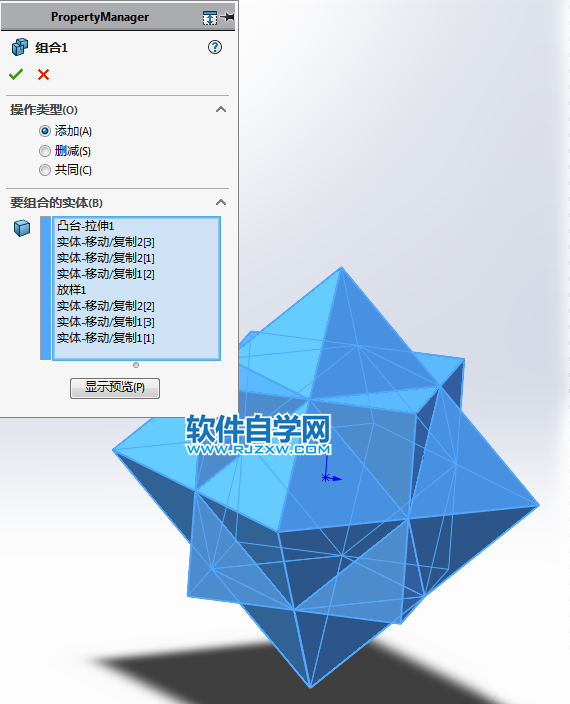

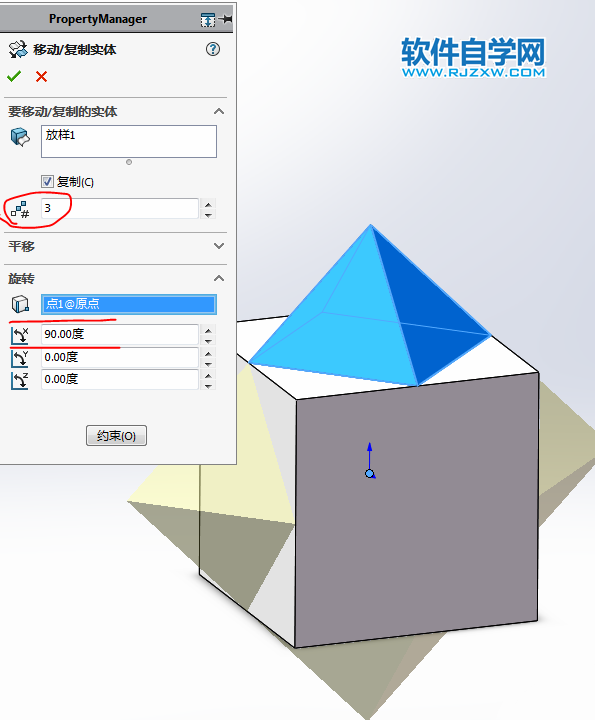

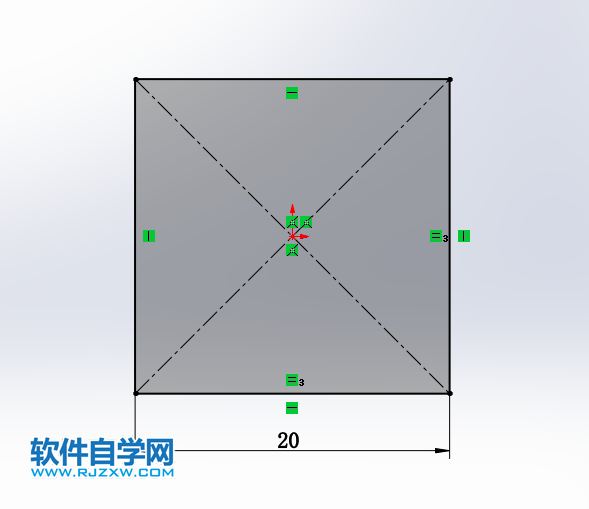

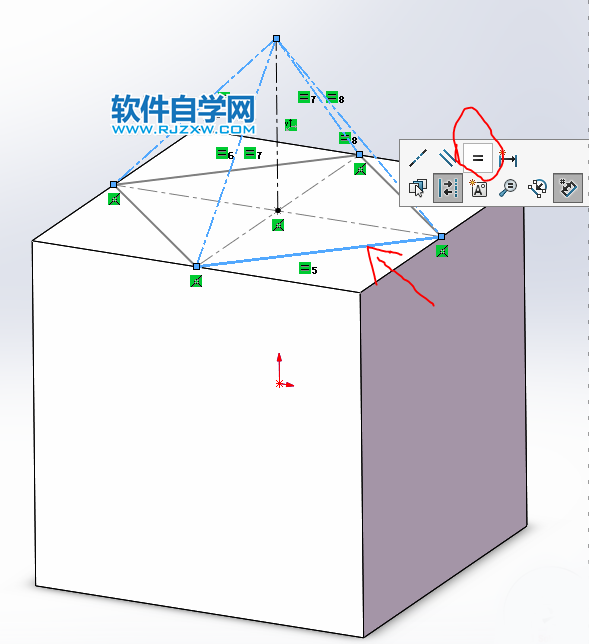

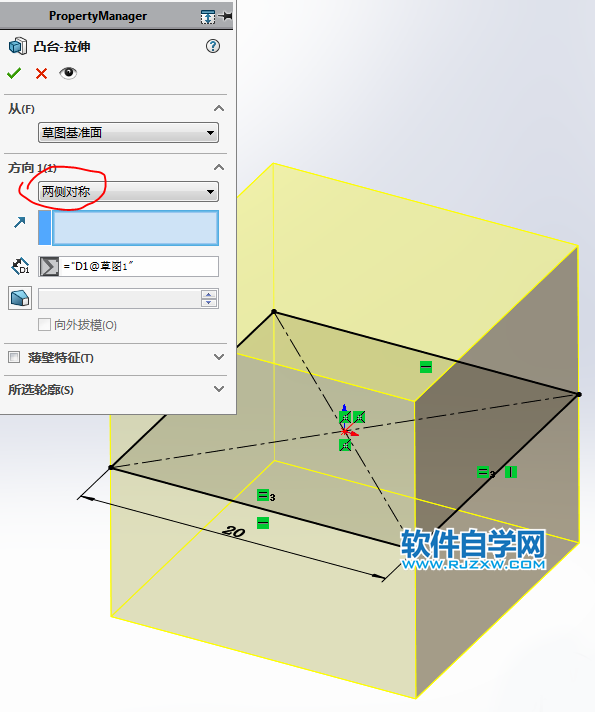

下面給大家介紹的是用SolidWorks畫兩個交叉幾何體的兩種方法，具體操作步驟如下： 用SolidWorks畫兩個交叉幾何體的畫法一：1.【上視基準面】畫中心矩形，添加相等幾何關系。（長度用2和20都行）2.【拉伸凸臺】給定深度：20 。（點擊尺寸也行）3.在立方體頂面畫：三點中心矩形，添加中點幾何關系。（這是放樣的輪廓）4.畫3D草圖，先畫一根豎線，沿Y軸約束 ；再畫4個斜線。5.五根藍色直線添加：相等幾何關系。6.在頂端畫一個草圖：【點】。（這是放樣的輪廓）7.【放樣】去掉：合并結果。8.【移動/復制實體】復制：3個，旋轉點：原點，X軸：90度 。9.【移動/復制實體】復制：3個，旋轉點：原點，Z軸：90度 。10.【組合】。11.測量體積：12000 。
