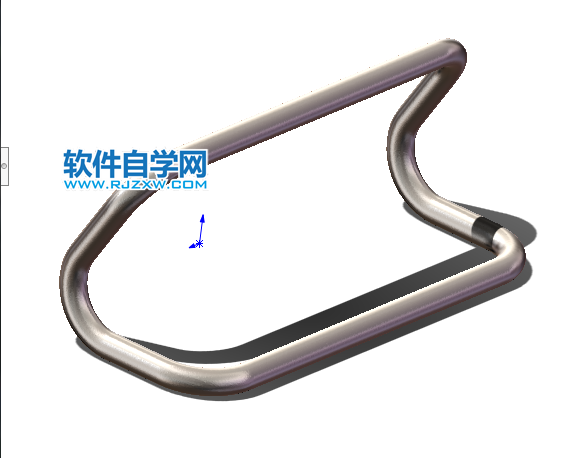

下面給大家介紹的是V形閉環支架用SolidWorks畫的教程，具體操作步驟如下：

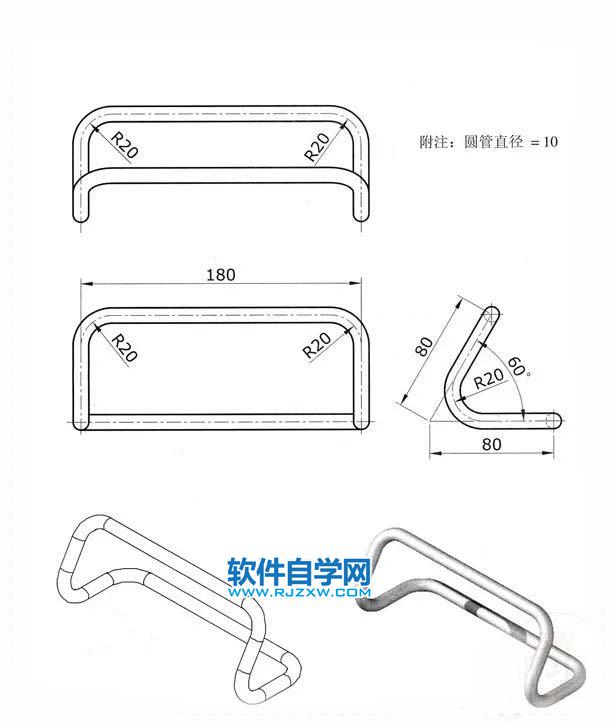

尺寸圖：

方法一

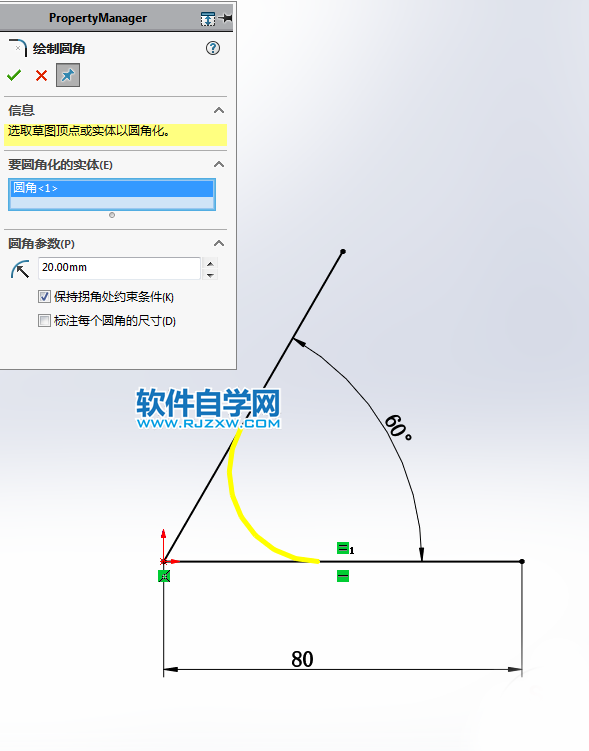

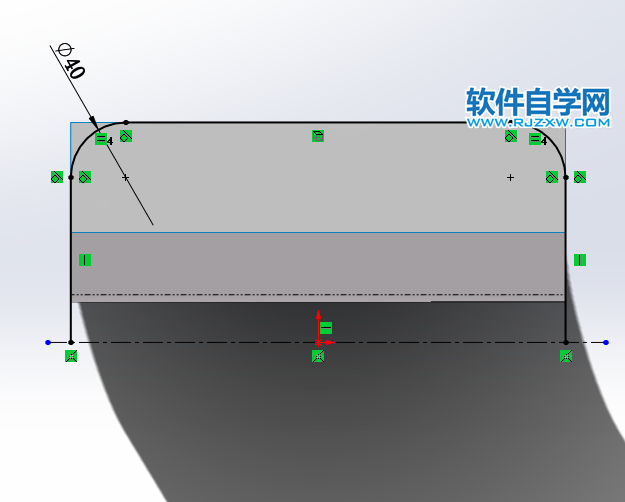

1.在【前視基準面】畫草圖，添加相等幾何關系，圓角：20 。

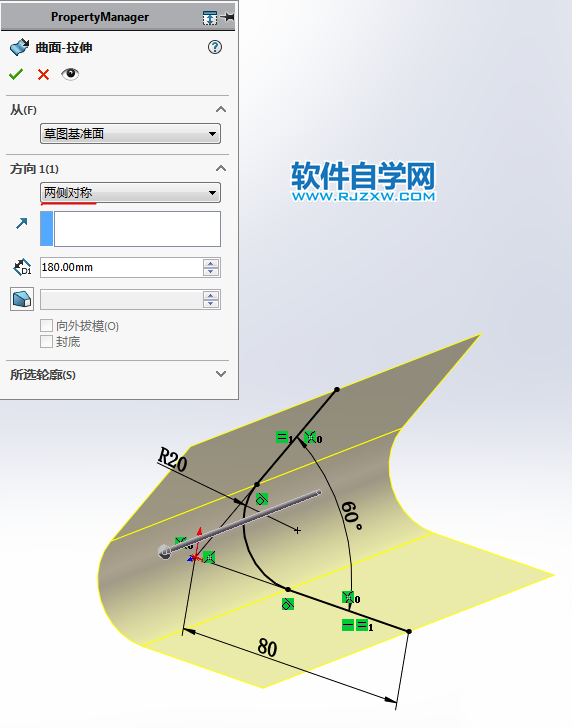

2.【曲面拉伸】兩側對稱：180 。

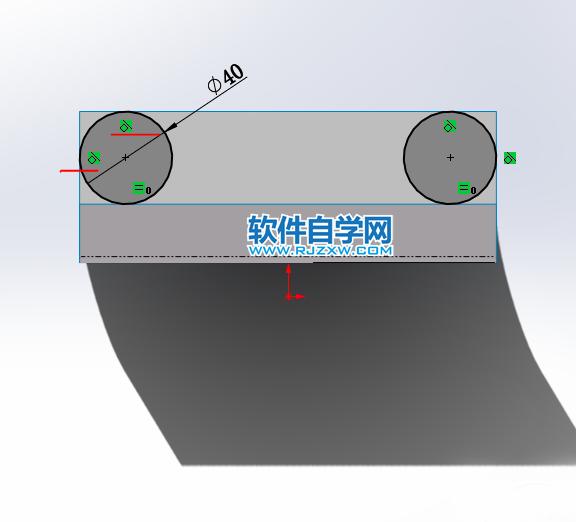

3.在【上視基準面】畫圓，添加相切、相等幾何關系。

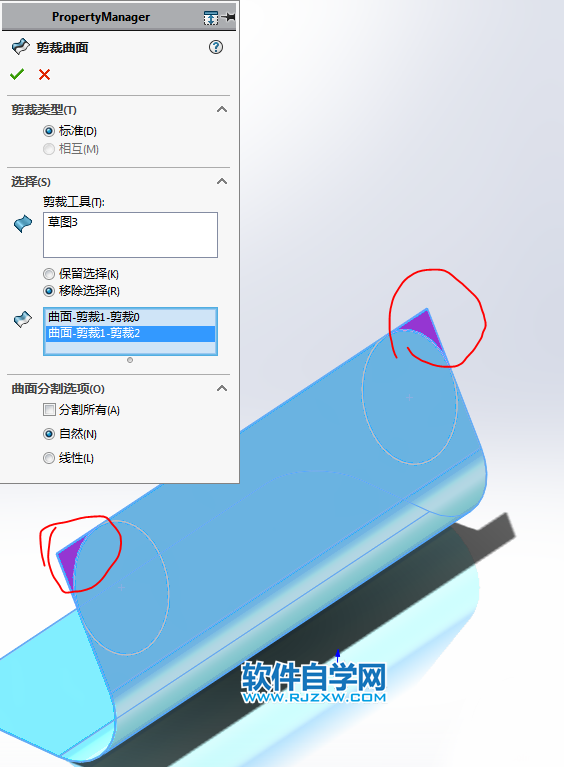

4.【曲面剪裁】移除選擇：兩個紫色面。

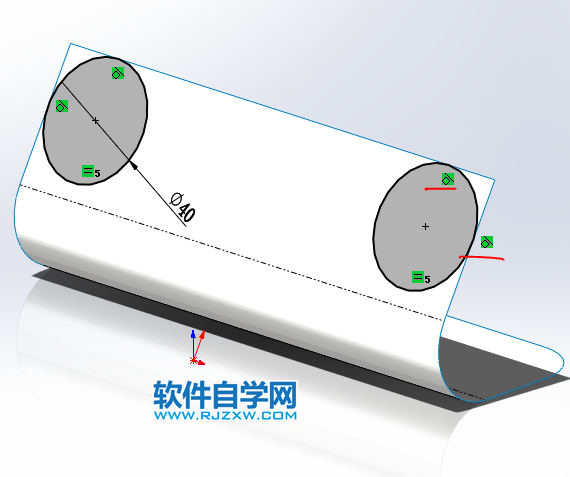

5.在斜面上畫圓。

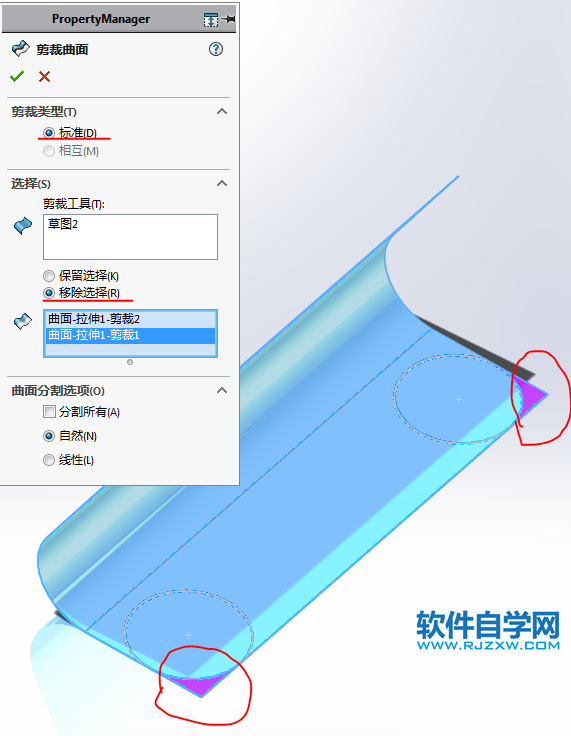

6.【曲面剪裁】。

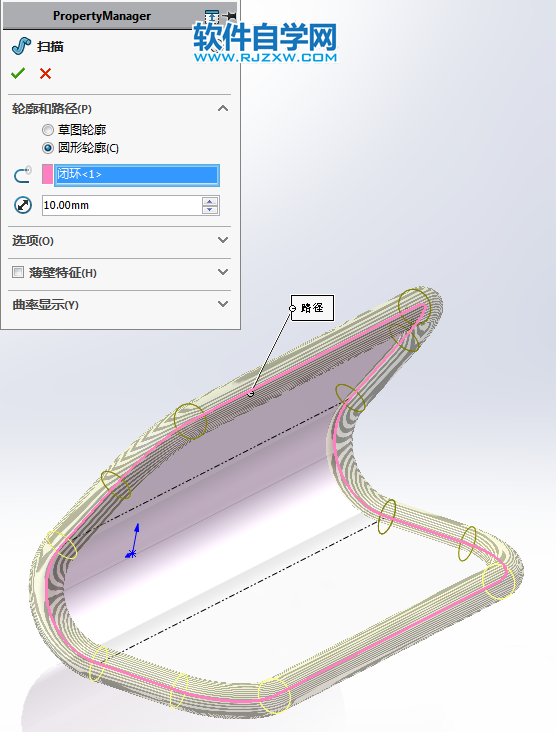

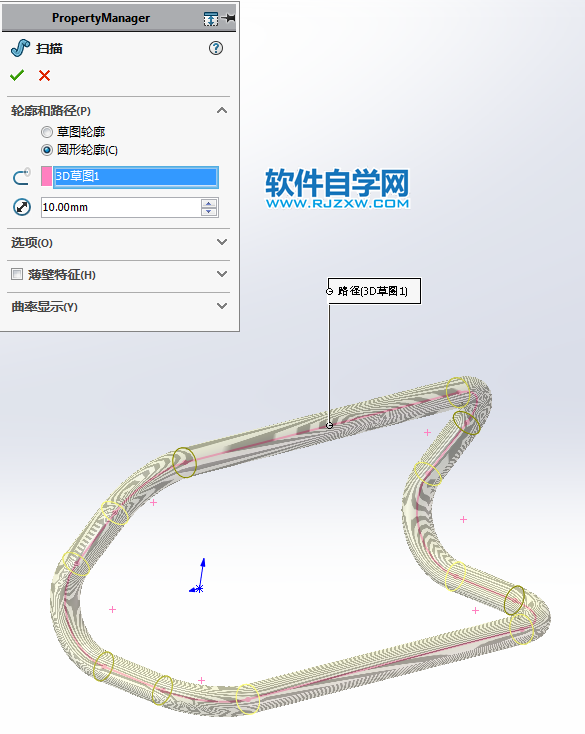

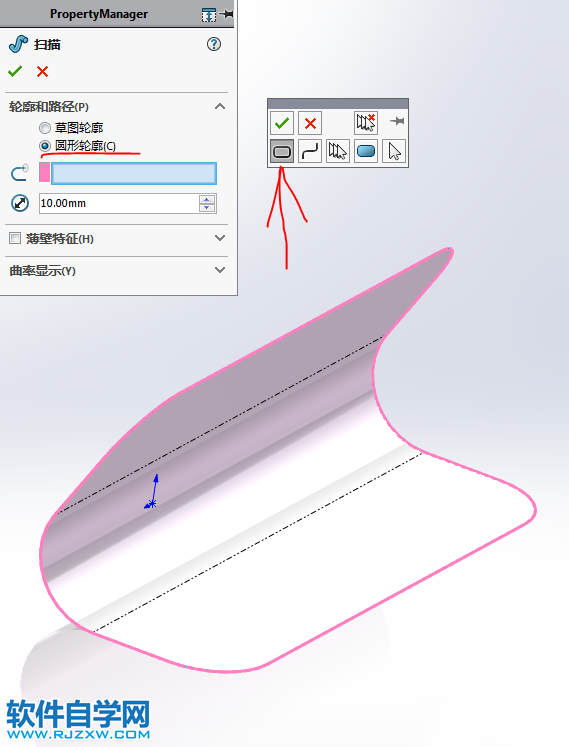

7.【掃描】圓形輪廓，直徑：10 ，路徑：右鍵——SelectionManager——閉環。

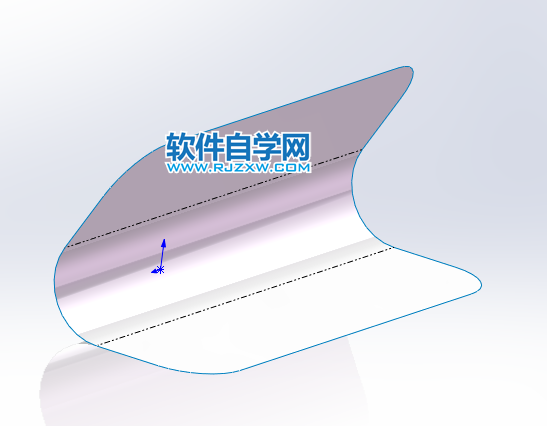

8.【刪除/保留實體】刪除拉伸面。

方法二

1.回到第三步，在【上視基準面】畫草圖。

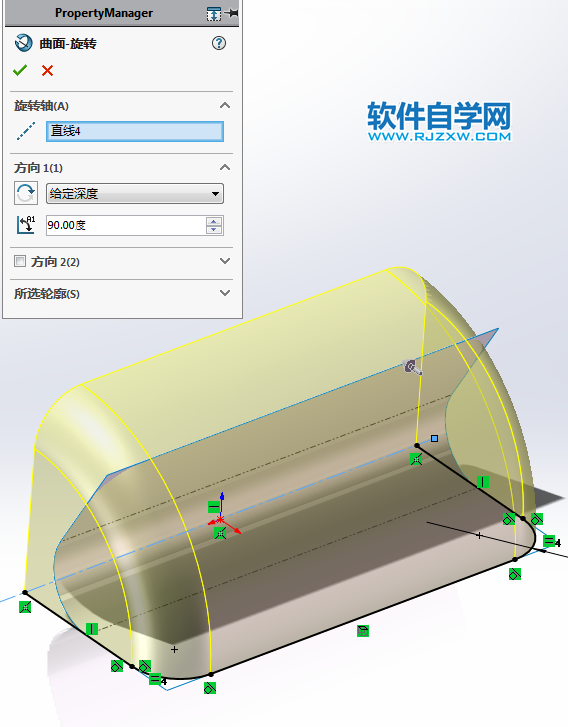

2.【曲面旋轉】90度 。

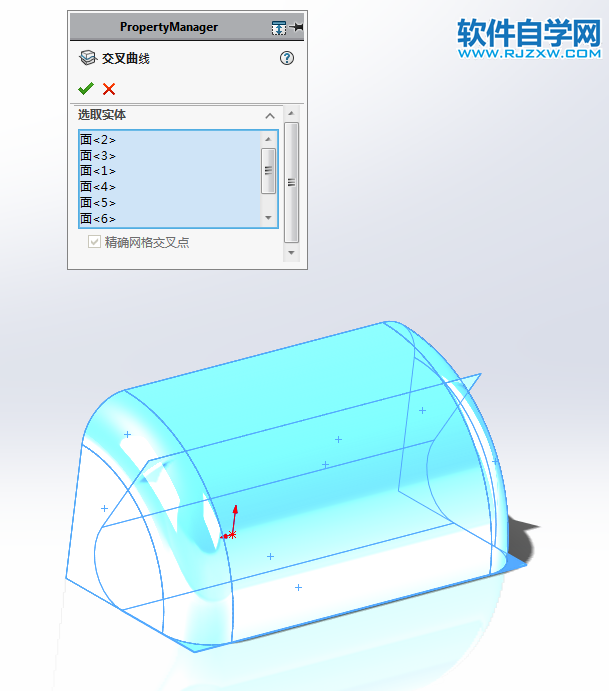

3.【交叉曲線】。

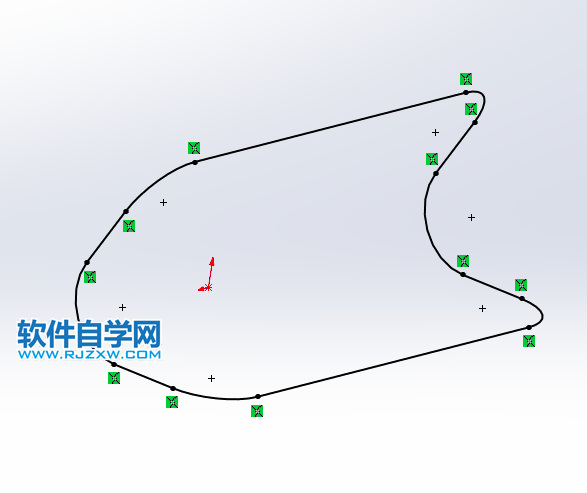

3-1.隱藏曲面后。

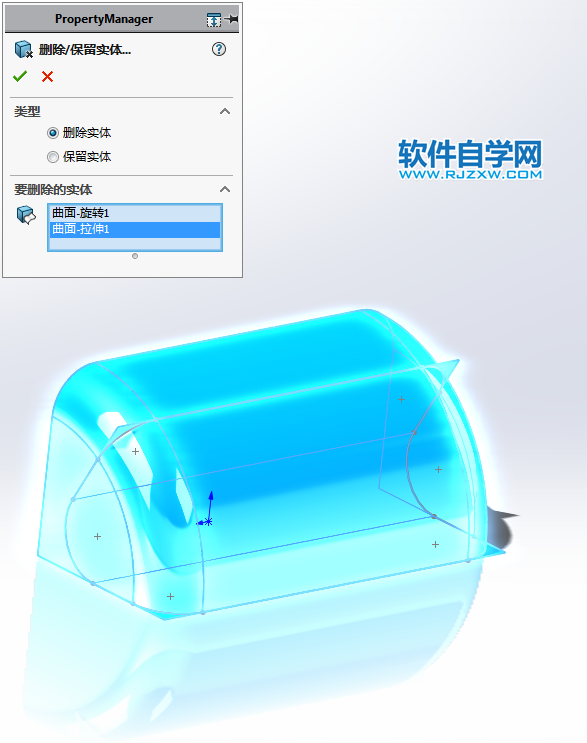

4.【刪除/保留實體】。

5.【掃描】。

6.完成。
