大家好！反應器是一種工具，讓你模擬真實的動畫功能，如重力，對象，布……，下面我用三個小教程為大家介紹如何使用這個功能。

大家好!反應器是一種工具，讓你模擬真實的動畫功能，如重力，對象，布……，下面我用三個小教程為大家介紹如何使用這個功能。

教程開始

硬幣

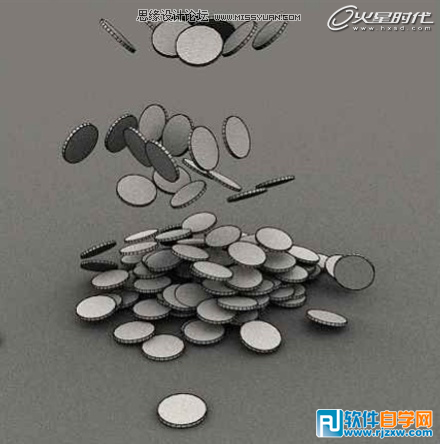

在第一部分，你將知道如何使用Ridig Body Collection讓硬幣堆棧。(圖01)

圖01

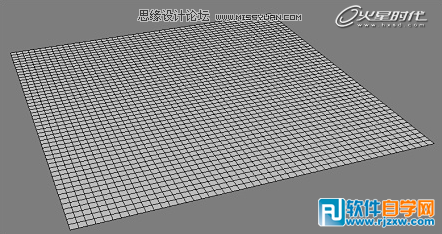

1、創建一個平面，讓我們從簡單50段分開始。(圖02)

圖02

2、創建一個硬幣，記住要添加UVW貼圖。這里我就不做詳細的介紹了，因為和此教程沒有太大聯系。(圖03)

圖03

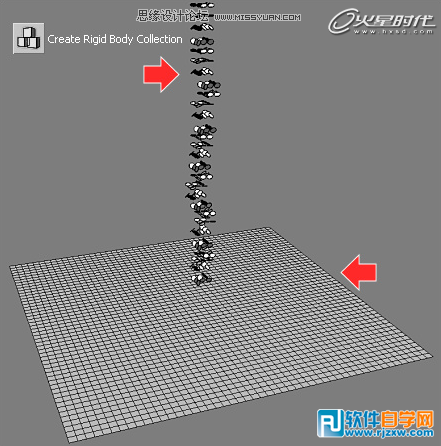

3、復制硬幣，并旋轉和移動調整位置，直到你得到一列硬幣。點擊Ctrl÷A選擇所有對象轉換成剛體Rigid Body Collection。(圖04)

圖04

4、打開屬性編輯器，設置Mass為1，F(xiàn)riction為0.1。(圖05)

圖05

5、選擇Utilities->Reactor->World，并設置Col.Tolerance為2.0，打開Preview & Animation選項卡，設置End Frame結束幀為200。

6、現在可以按P鍵進行預覽動畫。如果沒有問題就可以關閉模擬窗口，并按下Create Animation創建動畫。這樣最終效果就完成了。(圖06)

圖06

窗簾

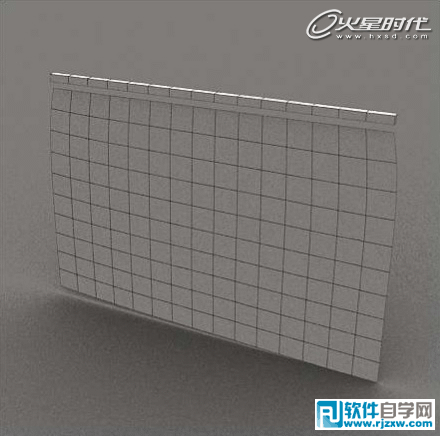

下面我們再制作一個窗簾，我用Deforming Mesh Collection和Cloth Collection。(圖07)

圖07

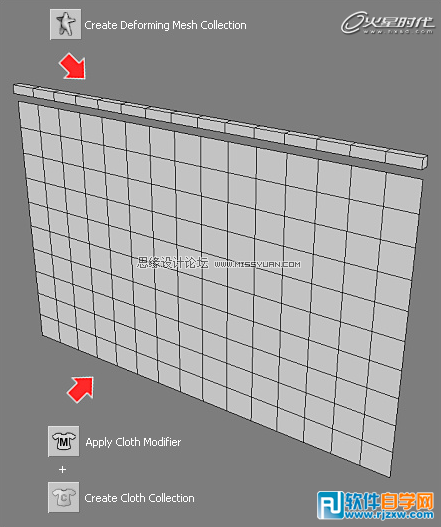

1、創建一個1:15的長方體，再創建一個10:15的面。選擇長方體并使用Deforming Mesh Collection，選擇面并使用Cloth Modifier和Cloth Collection。(圖08)

圖08

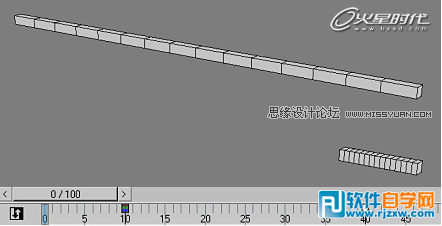

2、選擇長方體，使用，在第40幀設置Select&Scale工具的scale box為15%，添加關鍵幀。(圖09)

圖09

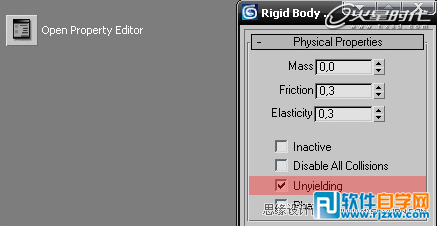

3、選擇長方體，打開屬性編輯器，勾選Unyielding。(圖10)

圖10

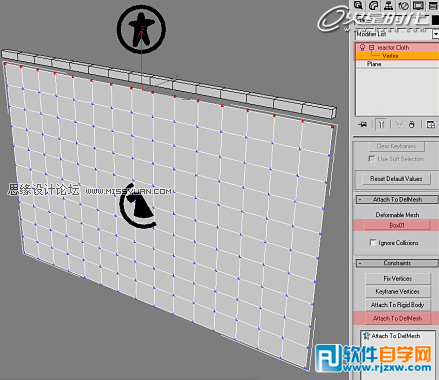

4、選擇平面，進入修改面板，打開Avoid Self-Intersection，并設置空氣阻力為0.01，點擊Attach To DefMesh，選擇框中的Deformable mesh，然后選擇模型的頂點。(圖11)

圖11

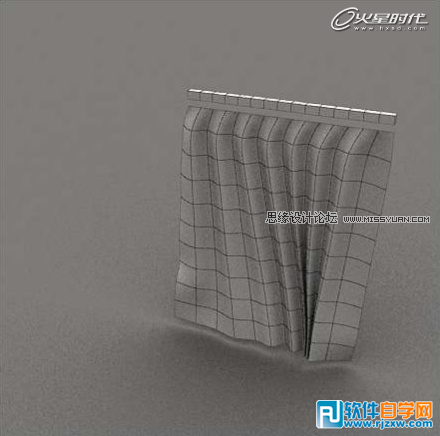

5、選擇Utilities->Reactor->World，并設置Col.Tolerance到1.0厘米，現在你可以按P鍵進行預覽動畫，如果確定按Create Animation創建動畫。(圖12)

圖12

升降機

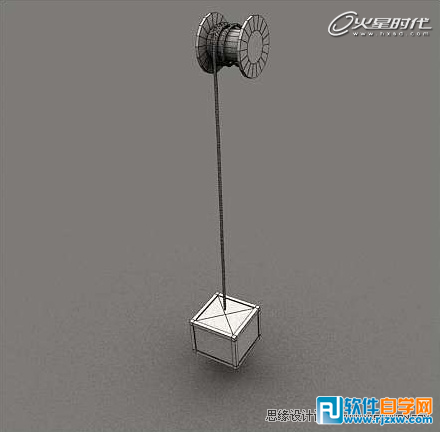

最后本教程簡單的創建一個升降機。我們將使用Ridig Body Collection、Point-Point Constraint、Rope Collection" 和Motor，解釋如何創建簡單的升降機。(圖13)

圖13

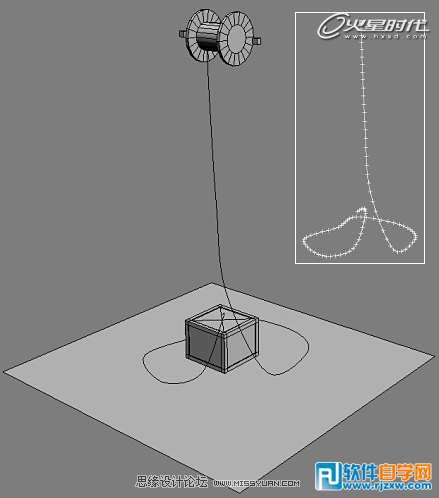

1、我們要創造模擬的幾何形狀，讓我們先創建簡單的機箱、紡輪、繩(樣條)和地板，在做樣條時，注意把頂點密集。(圖14)

圖14

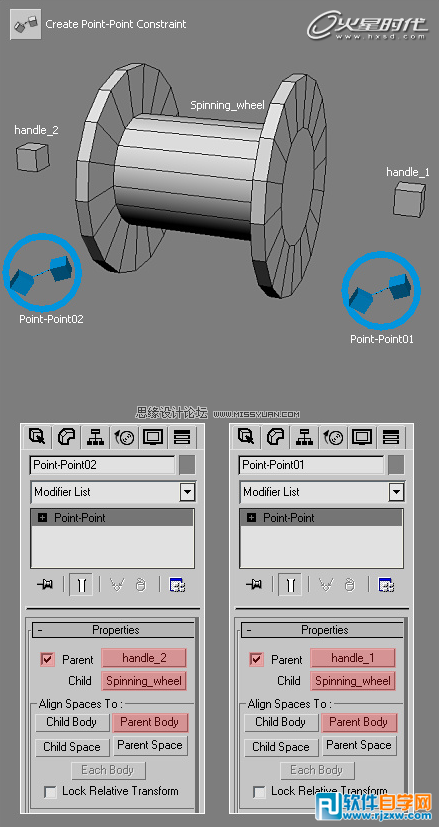

2、將所有物體應用剛體，打開屬性編輯器，將質量設置為5。選擇紡輪，打開屬性編輯器。設置Mass value為1。選擇地板，設置凹凸。創建兩個“點約束”對象。(圖15)

圖15

3、創建Constrain Solver并選中它，打開修改面板，選擇RB Collection，并添加所有“點對點約束”。(圖16)

圖16

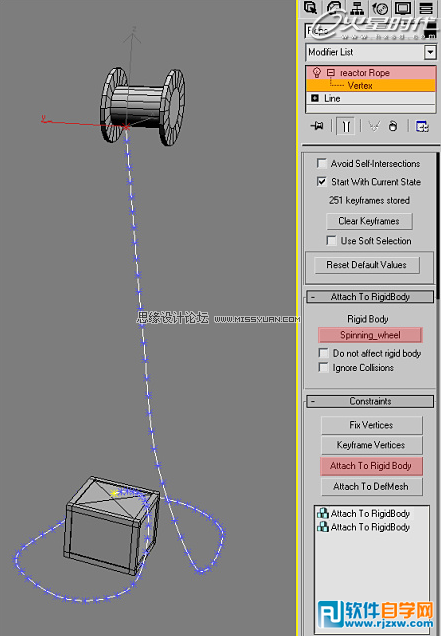

4、選擇繩子并應用Rope Modifier和Rope Collection。

打開修改面板，設置Air Resistance空氣阻力為5。點擊Attach To Rigid Body，選擇輪子和線上接近輪子的頂點。同樣，點擊Attach To Rigid Body，選擇箱子和線上接近箱子的頂點。(圖17)

圖17

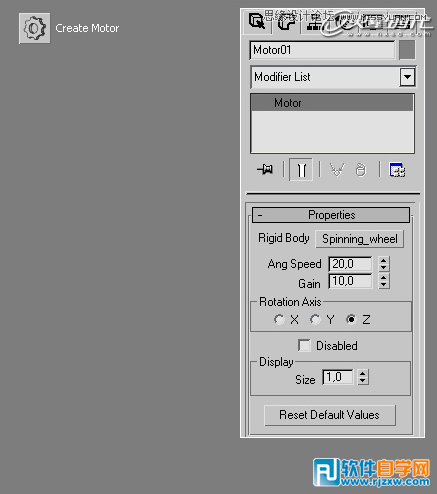

5、最后要做的是選擇輪子，將它設置為bellow，選擇Utilities->Reactor->World，設置Col. Tolerance到2厘米。(圖18)

圖18

6、現在你可以按P鍵進行預覽動畫，如果確定按Create Animation創建動畫。(圖19)

圖19

以上就是教你用3DSMAX模擬真實的反應堆動畫，希望大家喜歡，請繼續關注好吧啦網。
