UGNX8.5陣列金字塔形狀效果
瀏覽:133日期:2024-07-23 18:52:11
下面給大家介紹的是UGNX8.5陣列金字塔形狀效果的方法,喜歡的朋友可以一起關注好吧啦網學UG知識。

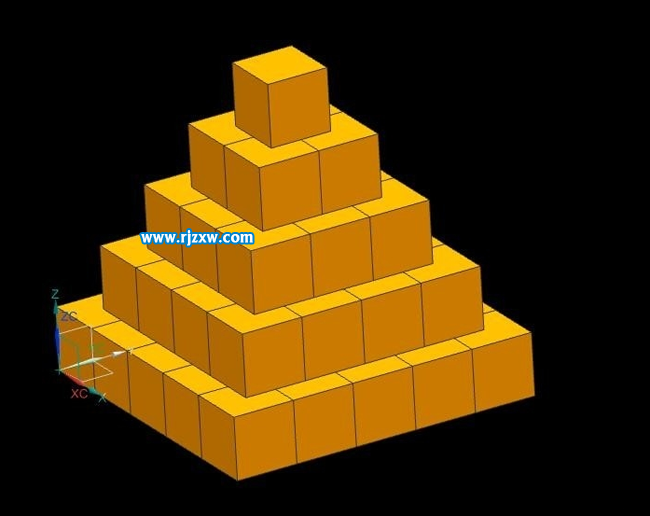

效果圖:

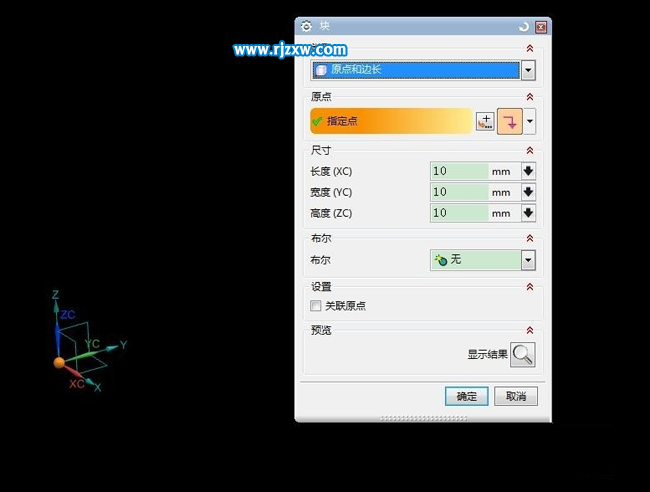

第2步、新添加一個正方形,設置各楞長的長度,為了計算方便,我在這里設置為是10,指定點為原點,布爾運算為無。點擊確定。

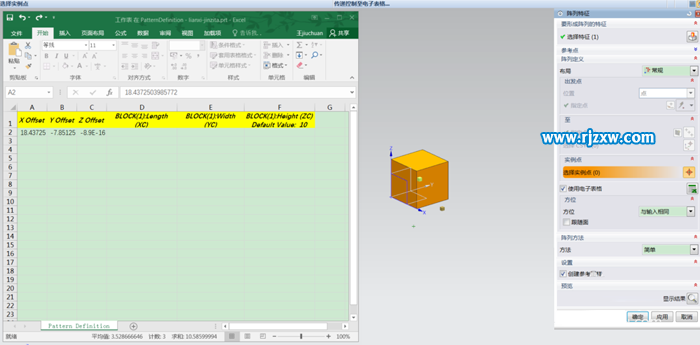

第3步、點擊陣列特征,選擇特征,參考點為原點,布局選擇常規,出發點為原點,指定點隨便點一下,這時候選擇電子表格一欄亮起來了,選擇電子表格,彈出點知表格。

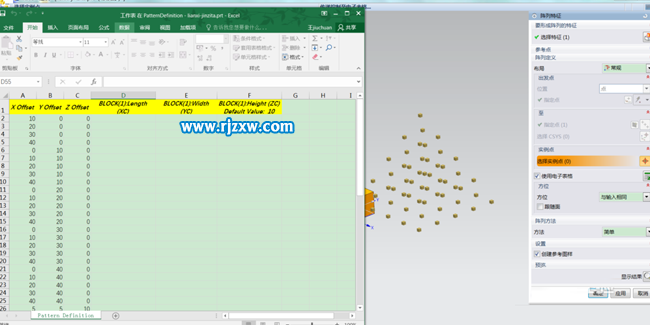

第4步、編輯點知表格,第一列是x軸坐標,第二列是y軸坐標,第三列為z軸坐標,點擊所有點的坐標值,如圖。點擊保存,關閉電子表格,彈出對話框點確定。

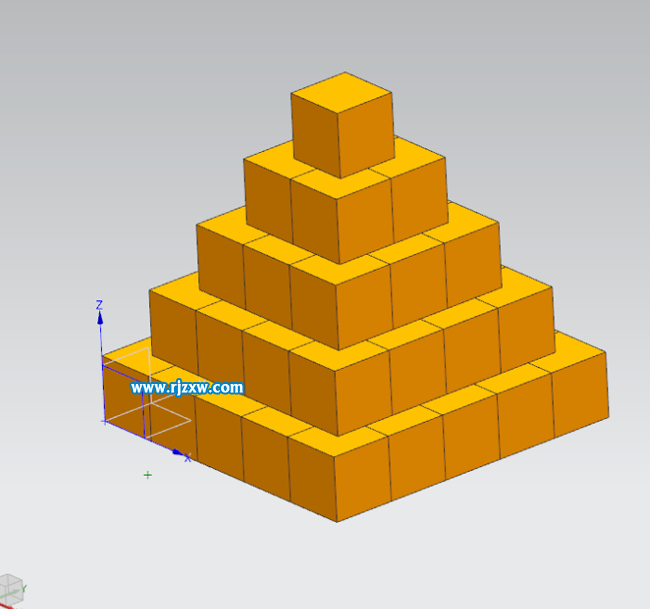

第5步、點擊預覽,可以查看預覽效果。

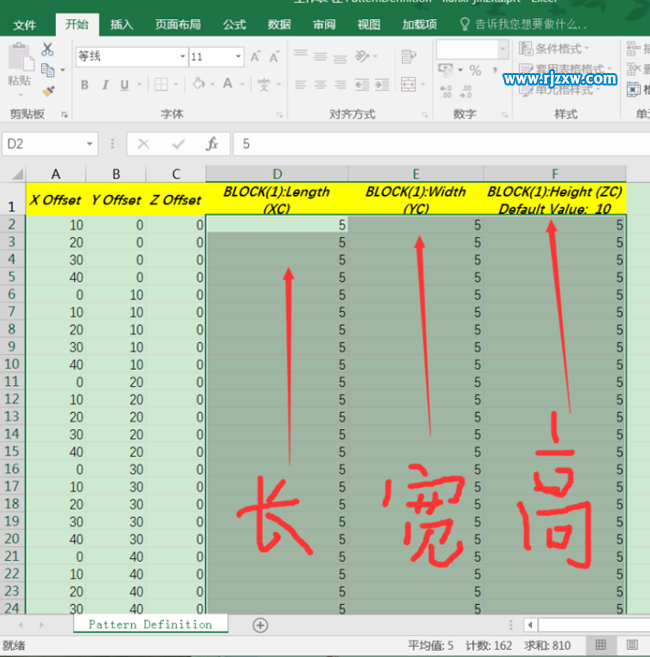

第6步、細心的朋友可能發現,表格中后又三列,這三列是用來設計單個陣列特征大小的。

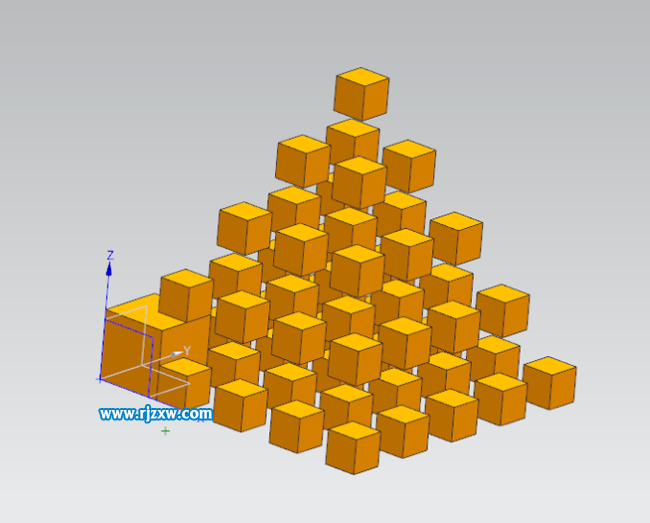

第7步、比如都改為5,陣列后就是這樣的。

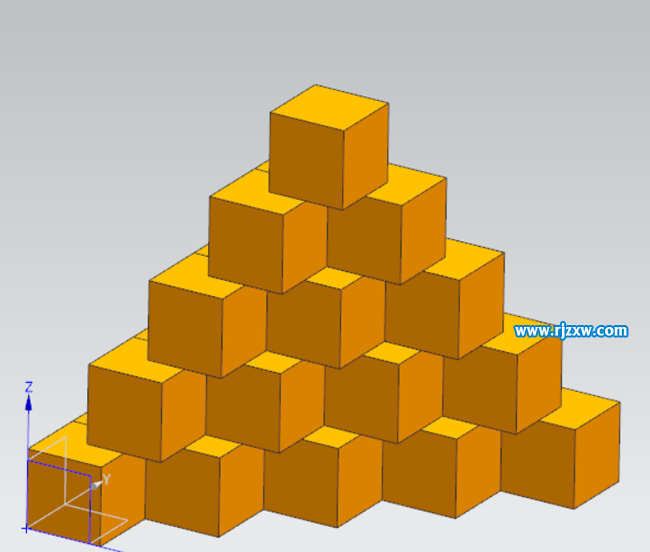

第8步、感興趣的朋友可以試著做一下下面的造型。
