下面給大家介紹的是solidworks煙灰缸建模怎么畫的方法，喜歡的朋友可以一起關注好吧啦網學習solidworks更多知識。

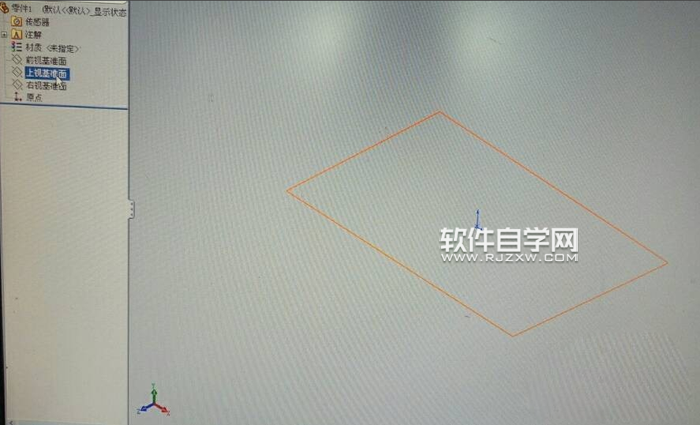

第1步、打開solidworks軟件，點擊上視基準面。

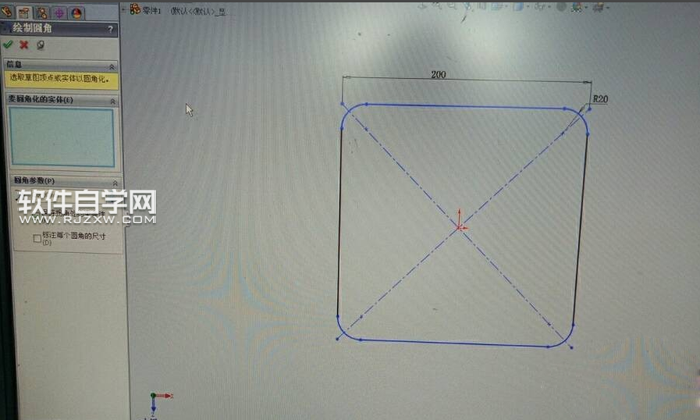

第2步、然后繪制一個正方形，200x200mm 然后繪制圓角為20mm。

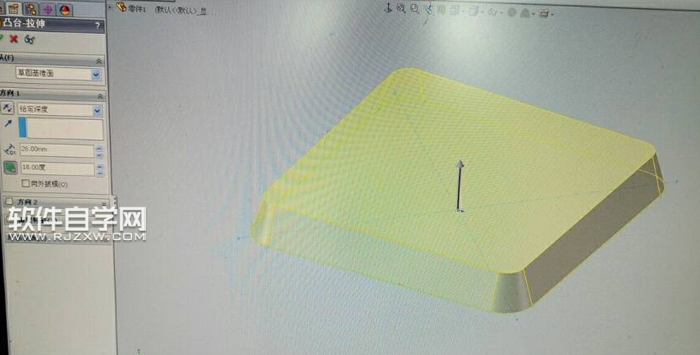

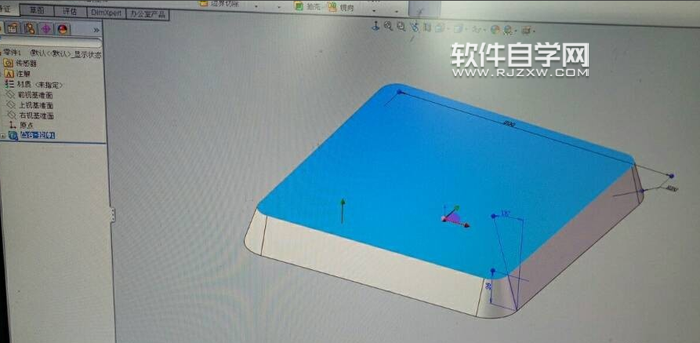

第3步、然后進行凸臺拉伸，深度為26mm，角度為16度。

第4步、然后選擇面。

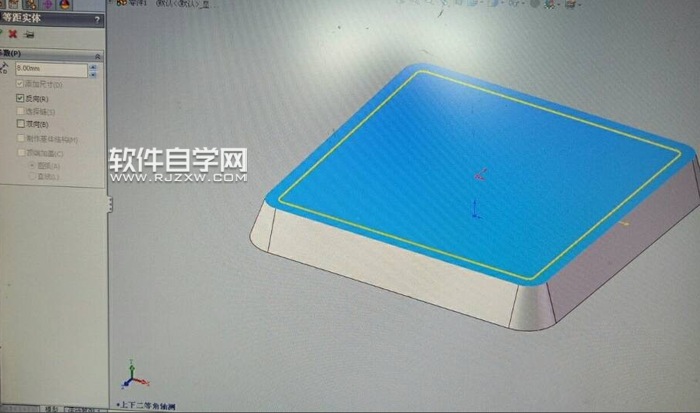

第5步、設置等距實體，設置偏移的參數。

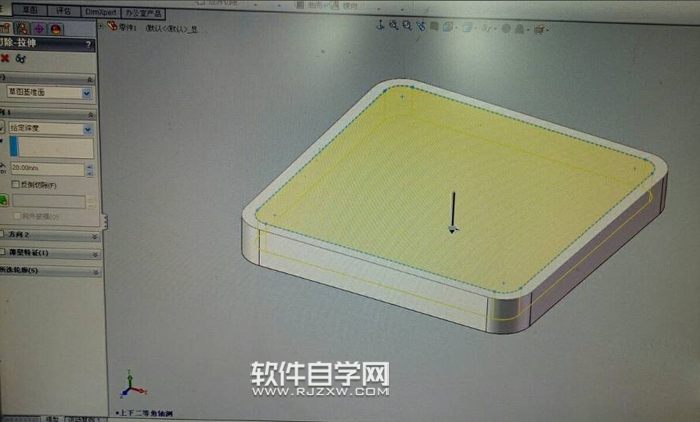

第6步、然后點擊拉伸切除設置。設置深度為20mm。

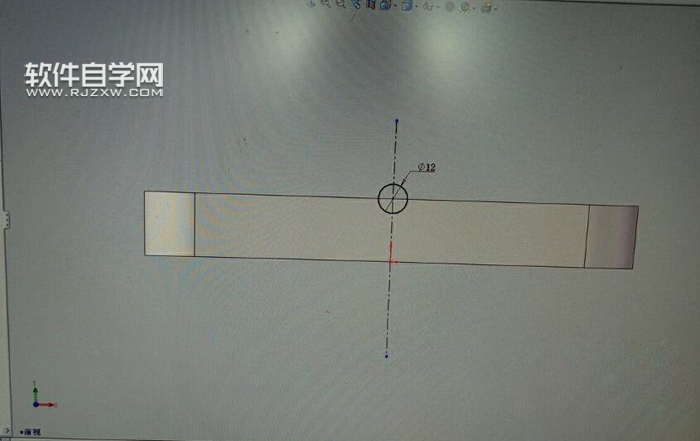

第7步、完成后，在前視基準面，繪制一個直徑12mm的圓出來。

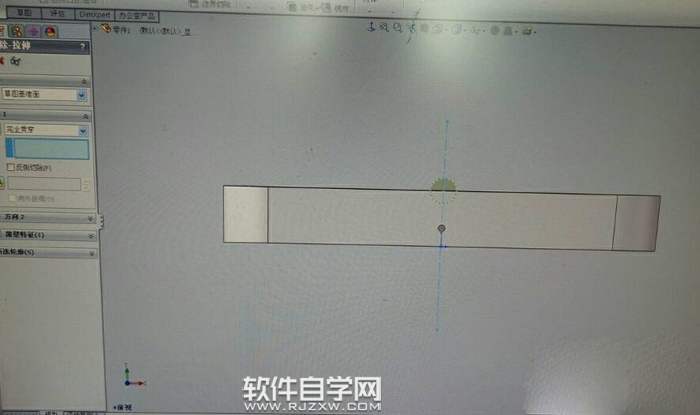

第8步、進行拉伸切除處理，設置完全貫穿。

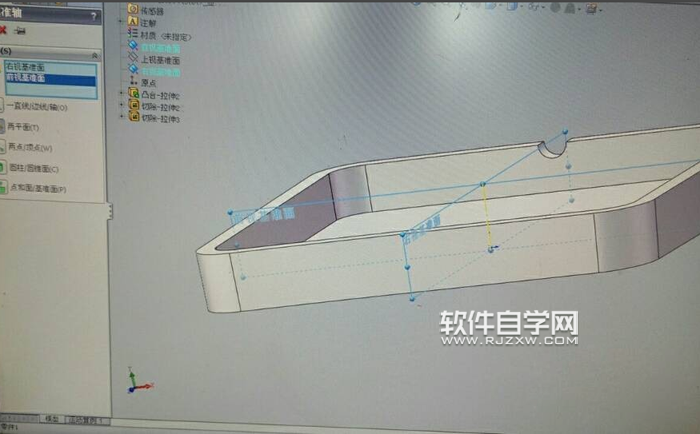

第9步、同樣的方法，設置另一個基準面。繪制一條中心軸。

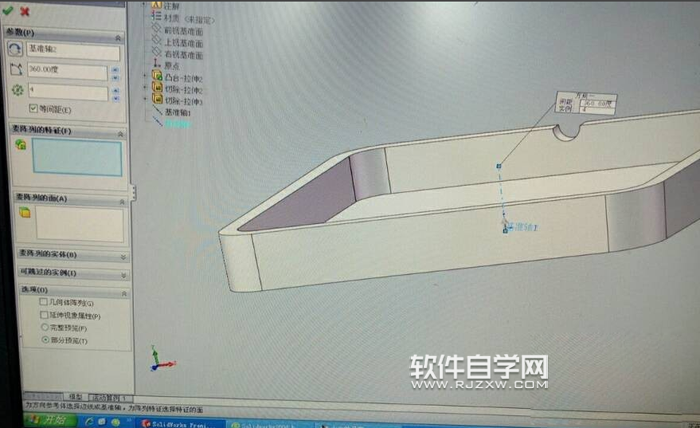

第10步、然后使用陣列，把切除拉伸進行陣列。

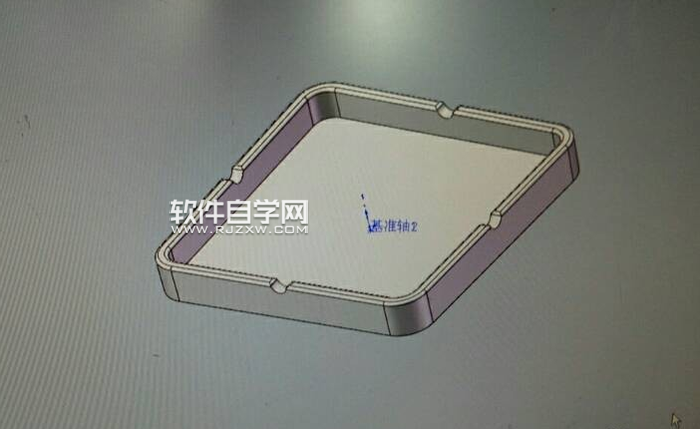

第11步、這樣四同就進行切除了。

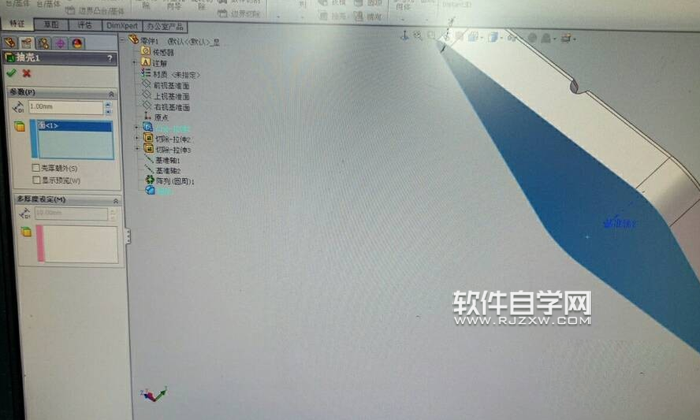

第12步、底部進行抽殼處理。

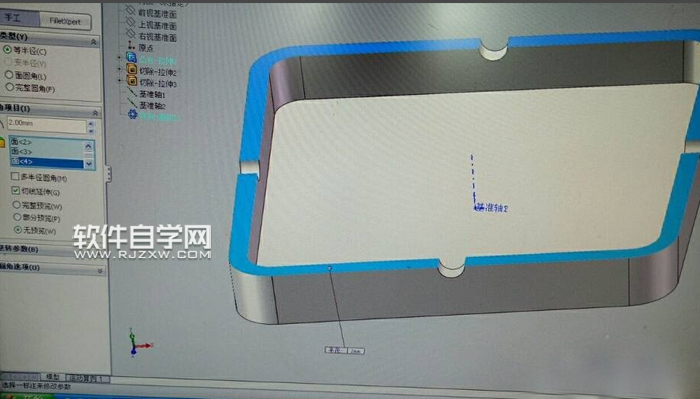

第13步、上面的邊進行倒圓角處理。

以上就是solidworks煙灰缸建模怎么畫，希望大家喜歡，請繼續關注好吧啦網。
