CAD2020關于使用夾點編輯
瀏覽：117日期：2024-04-20 14:43:24
可以使用不同類型的夾點和夾點模式以其他方式重新塑造、移動或操縱對象。

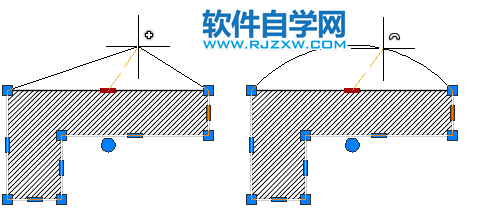

重要說明鎖定圖層上的對象不顯示夾點。選擇多個共享重合夾點的對象時，可以使用夾點模式編輯這些對象；但是，任何特定于對象或夾點的選項將不可用。使用夾點進行拉伸的技巧當選擇對象上的多個夾點來拉伸對象時，選定夾點間的對象的形狀將保持原樣。要選擇多個夾點，請按住 Shift 鍵，然后選擇適當?shù)膴A點。文字、塊參照、直線中點、圓心和點對象上的夾點將移動對象而不是拉伸它。當二維對象位于當前 UCS 之外的其他平面上時，將在創建對象的平面上（而不是當前 UCS 平面上）拉伸對象。如果選擇象限夾點來拉伸圓或橢圓，然后在輸入新半徑命令提示下指定距離（而不是移動夾點），此距離是指從圓心而不是從選定的夾點測量的距離。限制夾點顯示以改善性能

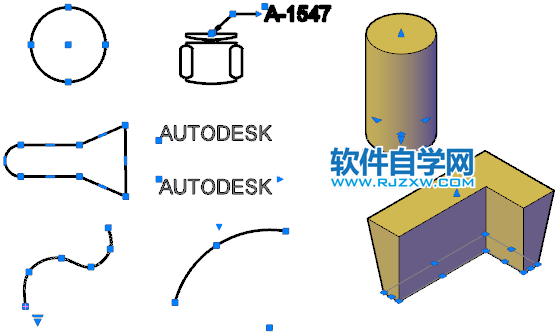

具有多功能夾點的對象
下列對象具有多功能夾點，可提供特定于對象（在某些情況下，特定于夾點）的選項：
二維對象：直線、多段線、圓弧、橢圓弧、樣條曲線和圖案填充對象。
重要說明鎖定圖層上的對象不顯示夾點。選擇多個共享重合夾點的對象時，可以使用夾點模式編輯這些對象；但是，任何特定于對象或夾點的選項將不可用。使用夾點進行拉伸的技巧當選擇對象上的多個夾點來拉伸對象時，選定夾點間的對象的形狀將保持原樣。要選擇多個夾點，請按住 Shift 鍵，然后選擇適當?shù)膴A點。文字、塊參照、直線中點、圓心和點對象上的夾點將移動對象而不是拉伸它。當二維對象位于當前 UCS 之外的其他平面上時，將在創建對象的平面上（而不是當前 UCS 平面上）拉伸對象。如果選擇象限夾點來拉伸圓或橢圓，然后在輸入新半徑命令提示下指定距離（而不是移動夾點），此距離是指從圓心而不是從選定的夾點測量的距離。限制夾點顯示以改善性能可以限制顯示夾點的對象的最大數目。例如，如果圖形包含帶許多夾點的圖案填充對象或多段線，選擇這些對象將花費很長時間。初始選擇集包含的對象數目多于指定數目時，GRIPOBJLIMIT 系統變量將不顯示夾點。如果將對象添加到當前選擇集中，該限制則不適用。
以上就是CAD2020關于使用夾點編輯，希望大家喜歡，請繼續關注好吧啦網。相關文章：
