下面給大家介紹的是CAD2020關于控制標注文字的位置，可以手動定位標注文字并指定其對齊方式和方向。

程序提供了幾種遵循國際標準的對正設置，用戶也可以選擇自定義的文字位置。

許多設置是相互依賴的。更改設置時，“標注樣式管理器”中的樣例圖像將動態更新，以顯示文字的顯示結果。

對齊標注文字

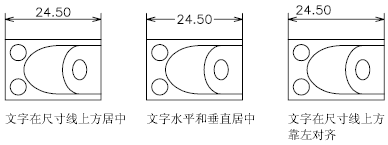

不論文字在尺寸界線之內還是之外，都可以選擇文字與尺寸線是否對齊或保持水平。下例顯示了這些選項的兩種結合方式。

默認對齊是水平標注文字（即使對于垂直標注來說）。

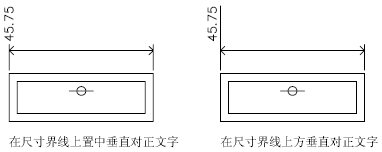

水平放置標注文字

與尺寸界線相關的尺寸線上的文字位置稱為文字位置。要在創建標注時手動放置文字，則使用“修改標注樣式”/“新建標注樣式”對話框的“調整”選項卡上的“手動放置文字”選項。使用文字位置選項可以將文字自動放置在尺寸線的中心、尺寸界線之內或尺寸界線上方。

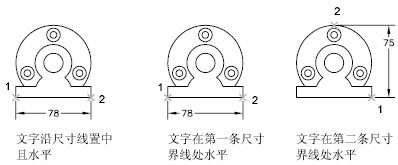

第一條和第二條尺寸界線由創建標注時指定尺寸界線原點的次序決定。對于角度標注，第二條尺寸界線從第一條尺寸界線按逆時針方向旋轉。在下圖中，1 是第一條尺寸界線的原點，2 是第二條尺寸界線的原點。

如果手動放置文字，在創建標注時，可以沿尺寸線在尺寸界線之內或之外將標注文字放置在任意位置。此選項提供了靈活性，同時在空間不夠時非常有用。然而，水平對齊選項為各個標注提供了更好的精確性和一致性。

垂直放置標注文字

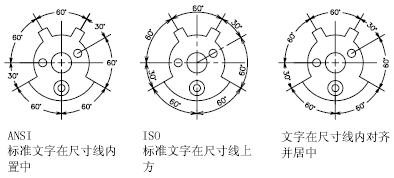

相對于尺寸線的文字位置稱為垂直文字位置。可以將文字放置在尺寸線的上方、下方或居中。在 ANSI 標準中，居中文字通常分割尺寸線。在 ISO 標準中，居中文字通常位于尺寸線的上方或外側。例如，ISO 標準允許角度標注文字如以下任意方式顯示。

其他設置（如“文字對齊”），會影響文字的垂直對齊。例如，如果選定“水平”對齊，尺寸界線之內和尺寸線內居中的文字將為水平，如上面最左側圖所示。即使尺寸線自身不是水平，文字也是水平放置。

以上就是CAD2020關于控制標注文字的位置，希望大家喜歡，請繼續關注好吧啦網。
