CAD2020關于旋轉對象,可以繞指定基點旋轉圖形中的對象。

要確定旋轉的角度，請輸入角度值，使用光標進行拖動，或者指定參照角度，以便與絕對角度對齊。

按指定角度旋轉對象

輸入旋轉角度值（0 到 360 度）。還可以按弧度、百分度或勘測方向輸入值。輸入正角度值可逆時針或順時針旋轉對象，具體取決于“圖形單位”對話框中的基本角度方向設置。

通過拖動旋轉對象

繞基點拖動對象并指定第二點。為了更加精確，請使用“正交”模式、極軸追蹤或對象捕捉。

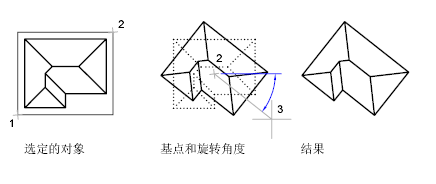

例如，通過選擇對象 (1)，指定基點 (2) 并通過拖動到另一點 (3) 指定旋轉角度來旋轉房子的平面視圖。

旋轉對象到絕對角度

使用“參照”選項，可以旋轉對象，使其與絕對角度對齊。

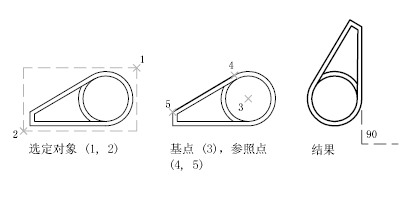

例如，要旋轉插圖中的部件，使對角邊旋轉到 90 度，可以選擇要旋轉的對象 (1, 2)，指定基點 (3)，然后輸入“參照”選項。對于參照角度，請指定對角線（4, 5）的兩個端點。對于新角度，請輸入 90。

在三維中旋轉對象

要旋轉三維對象，可以使用 ROTATE 命令，也可使用 ROTATE3D 命令。

使用 ROTATE，可以繞指定基點旋轉對象。旋轉軸通過基點，并且平行于當前 UCS 的 Z 軸。使用 ROTATE3D，可以根據兩點，對象，X 軸、Y 軸或 Z 軸，或者當前視圖的 Z 方向來指定旋轉軸。注： ROTATE3D 命令在 AutoCAD LT 中不可用。以上就是CAD2020關于旋轉對象，希望大家喜歡，請繼續關注好吧啦網。
