SolidWorks利用拉伸切除和圓角鏡像建模
瀏覽:220日期:2023-12-11 18:28:15
下面給大家介紹的是SolidWorks利用拉伸切除和圓角鏡像建模的方法,喜歡的朋友可以一起來關注好吧啦網學習更多的SolidWorks教程。

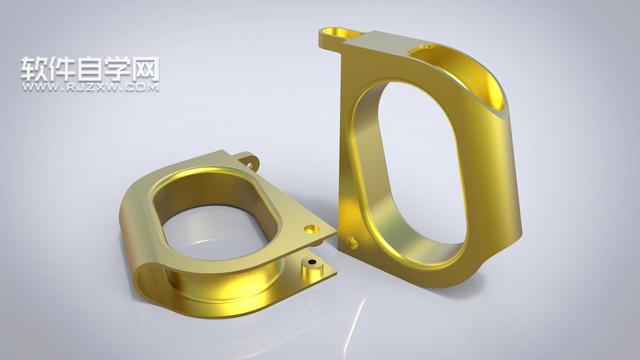

第1步、看看用SolidWorks畫的建模效果圖,

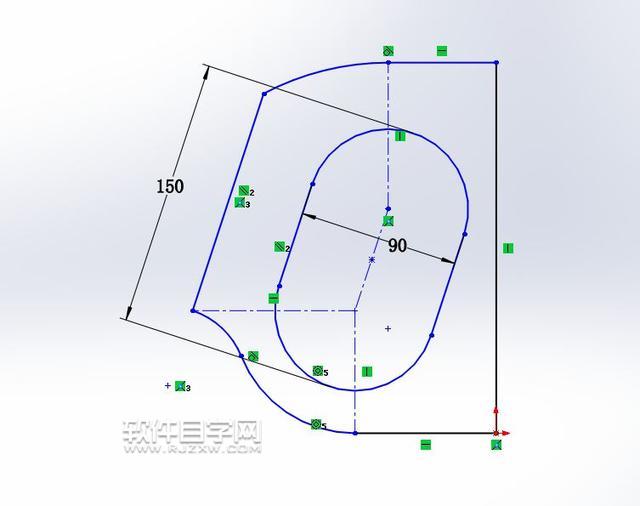

第2步、前視基準面,先草繪直槽口,標注。(在原點左上方),再繪制外輪廓。

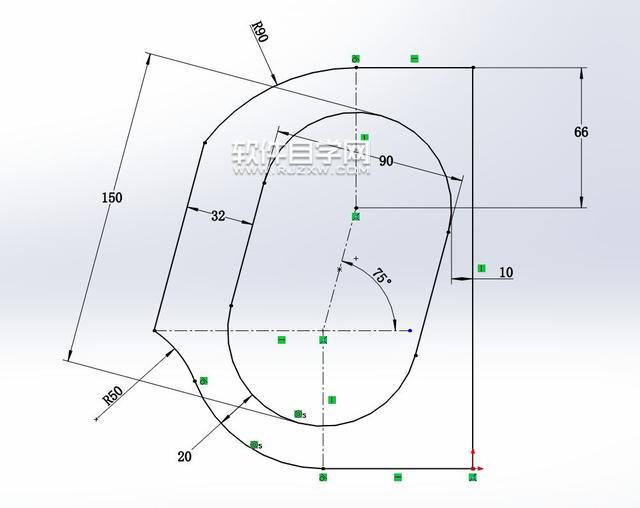

第3步、左下角R20mm處,同心圓約束。左側32mm,平行約束。(150mm的標注:引線—最大。10mm的標注:引線—最小)

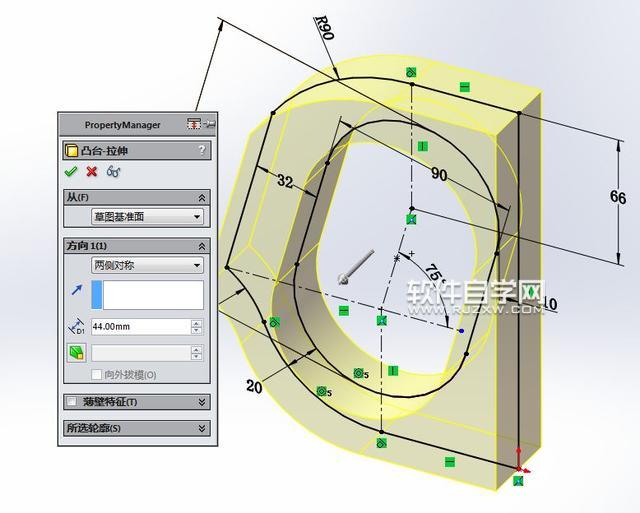

第4步、拉伸凸臺,兩側對稱,深度G:44mm。

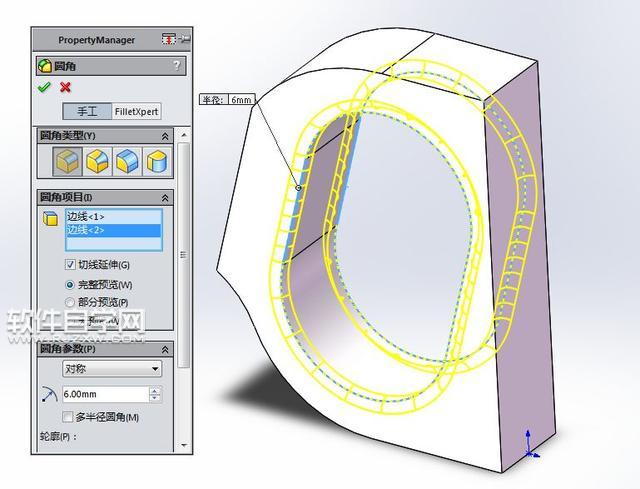

第5步、圓角,半徑6mm。

第6步、完全圓角。

以上就是SolidWorks利用拉伸切除和圓角鏡像建模,希望大家喜歡,請繼續關注好吧啦網。
