下面給大家分享的是用SW抽殼與旋轉怎么畫圖，就是運用旋轉功能、切除拉伸功能，抽殼功能、倒圓角功能給大家畫圖，希望能通過下面的文章學會這幾個功能。

第1步、先看看通過SW抽殼與旋轉畫好的圖。

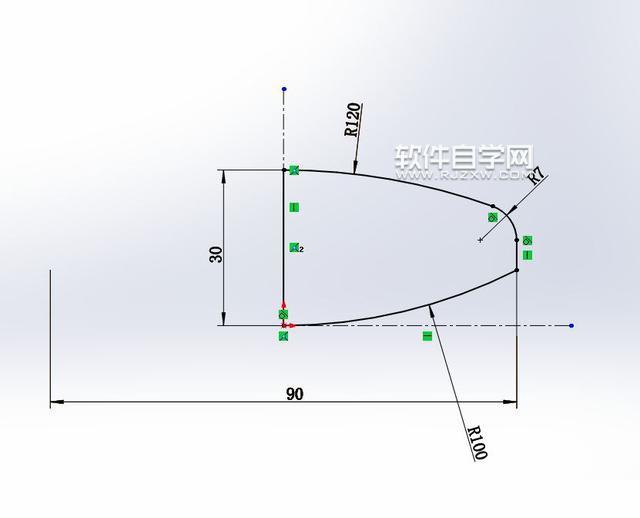

第2步、打開SW軟件，進入前視基準面，草繪圖形，半徑100的圓弧與虛線相切。

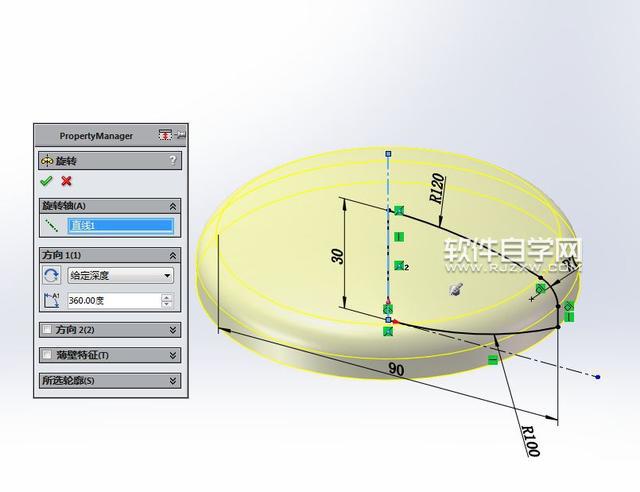

第3步、選中對象，進行旋轉設置。

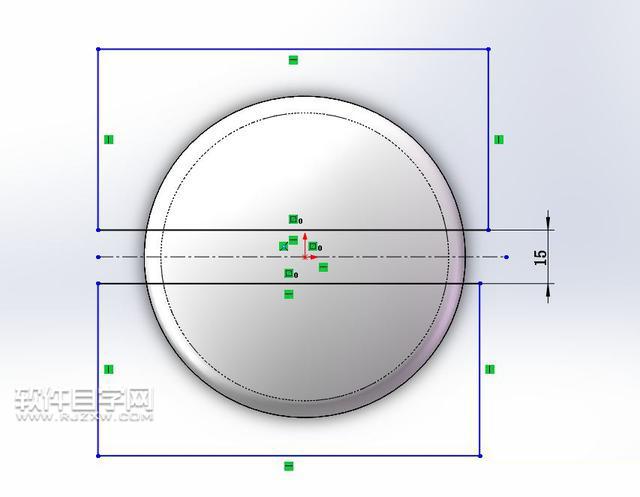

第4步、然后進入上視基準面，草繪兩個矩形，對稱約束。

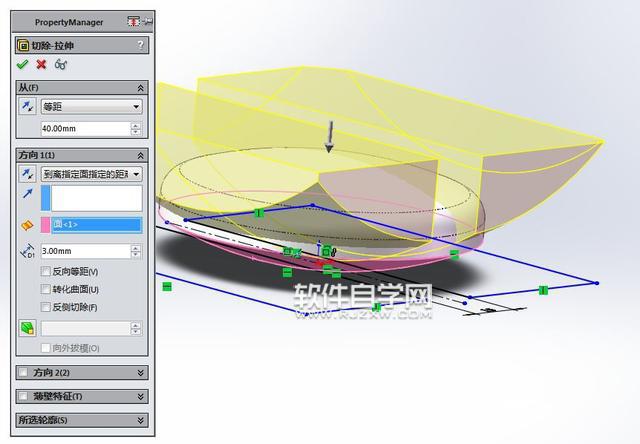

第5步、然后把二個矩形進行拉伸切除，等距40mm，到指定面指定的距離 ，點底部粉色面，距離3mm。

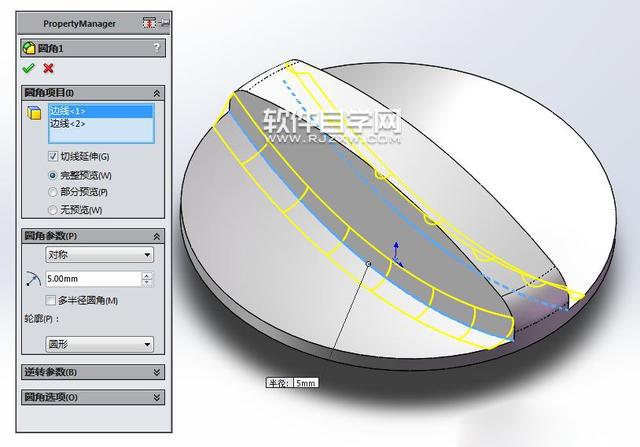

第6步、然后給對象進行圓角，半徑5mm。

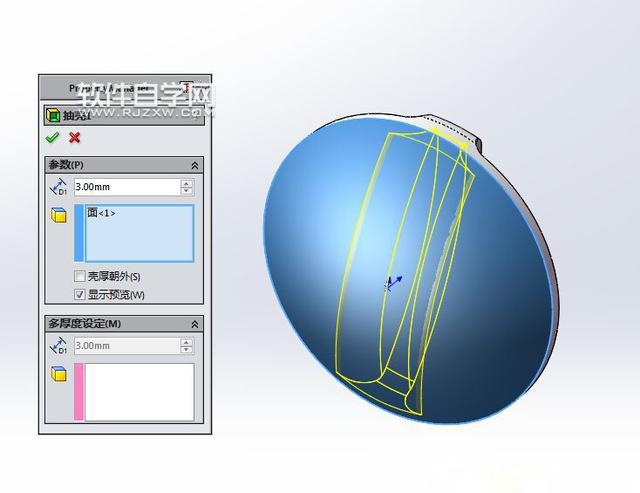

第7步、然后給對象進行抽殼，厚度3mm.

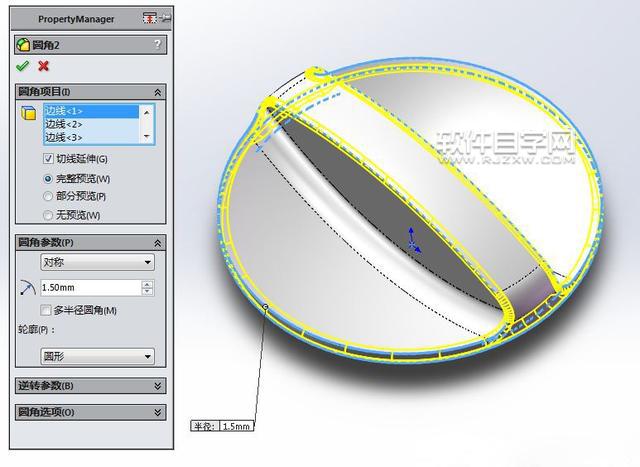

第8步、再一次給對象進行倒圓角，圓角半徑1.5mm。

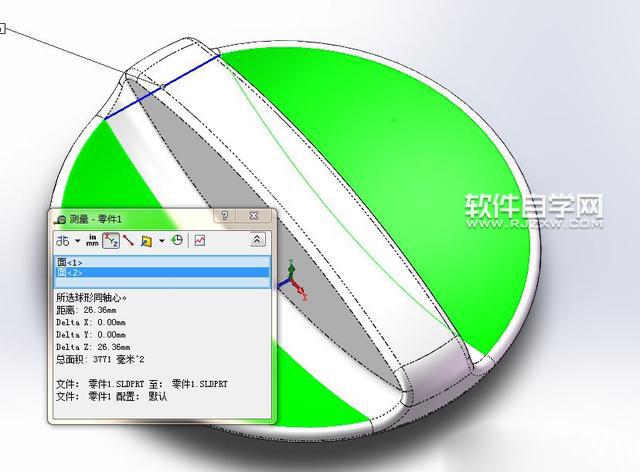

第9步、圖形繪好后，測量一下。

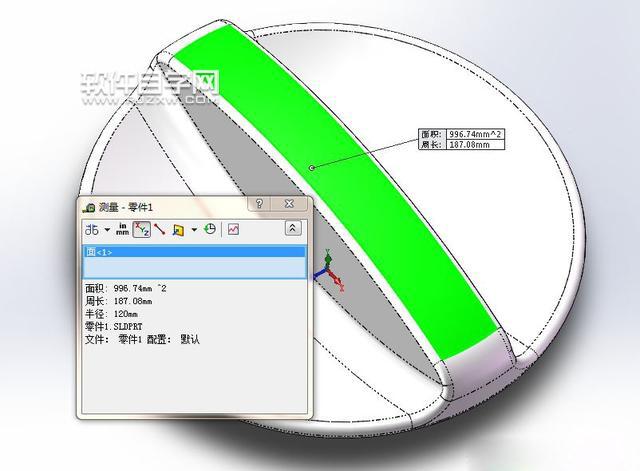

第10步、也可以選擇面，測量面的參數。

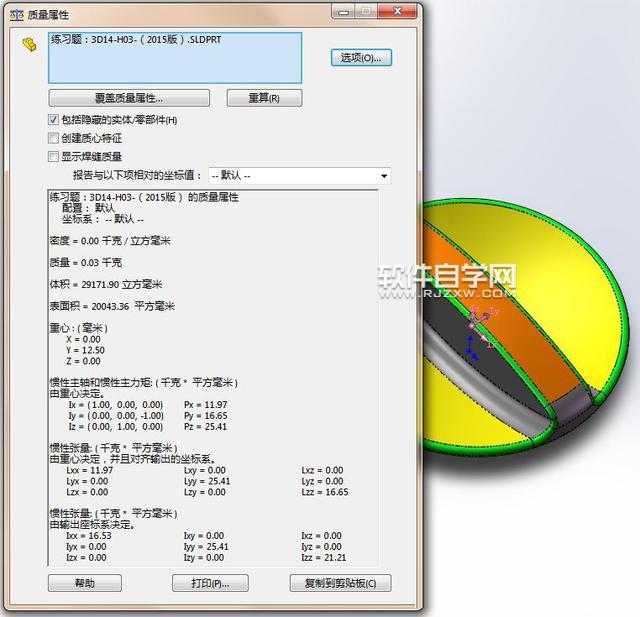

第11步、然可以測量質量屬性。

以上就是用用SW抽殼與旋轉怎么畫圖的方法與步驟。喜歡的朋友可以一起來關注好吧啦網學習更多的SW教程。

以上就是用SW抽殼與旋轉怎么畫圖，希望大家喜歡，請繼續關注好吧啦網。
