UG兩個共軸的圓弧繪制圓維
瀏覽:193日期:2023-11-30 16:26:14
怎么把兩個草圖圓生成圓維出來,下面給大家分享的是UG兩個共軸的圓弧繪制圓維的方法,喜歡的能幫助到大家。

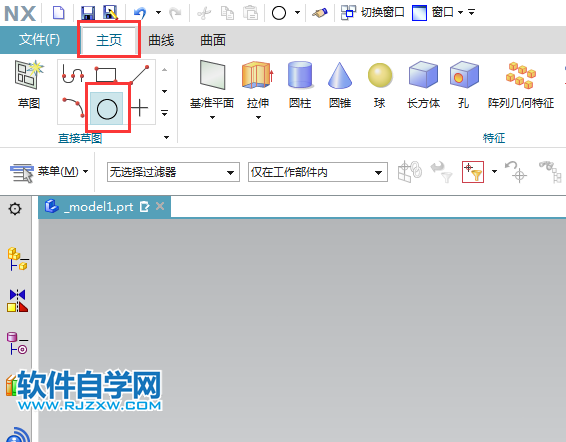

1、打開UGNX12.0軟件,點擊主頁的圓形工具。

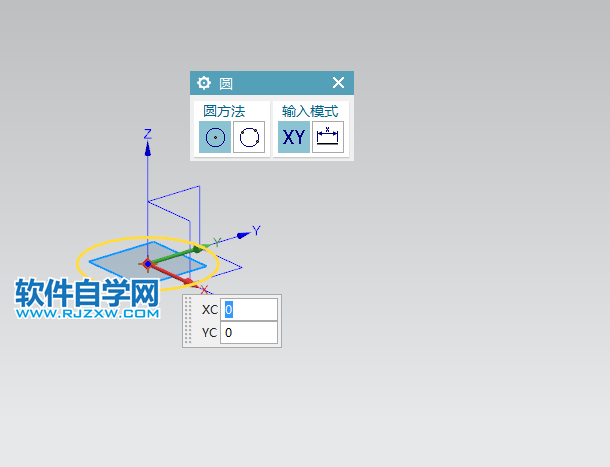

2、在XY面,繪制一個圓形出來,效果如下:

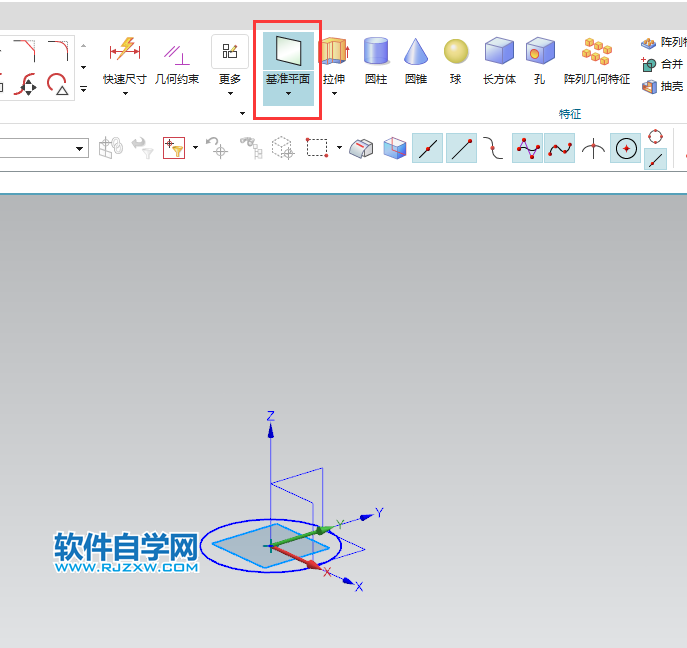

3、然后點擊基準平面。效果如下:

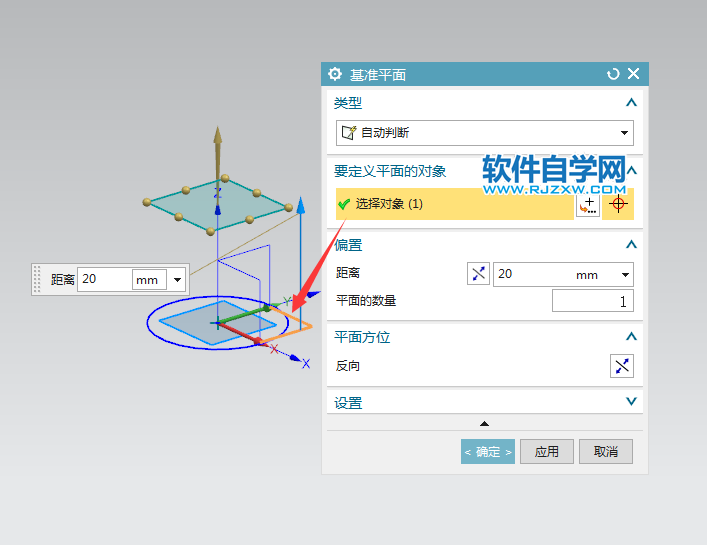

4、然后以XY的基準面,創建一個新的基準面。

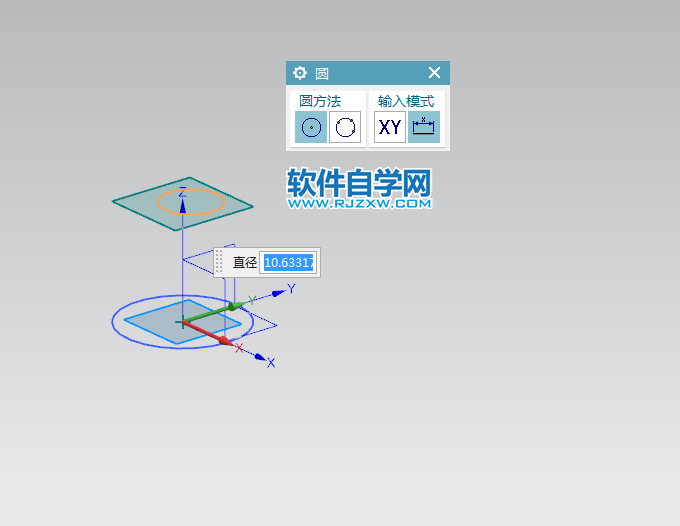

5、然后在新的基準面,繪制一個圓形出來,效果如下:

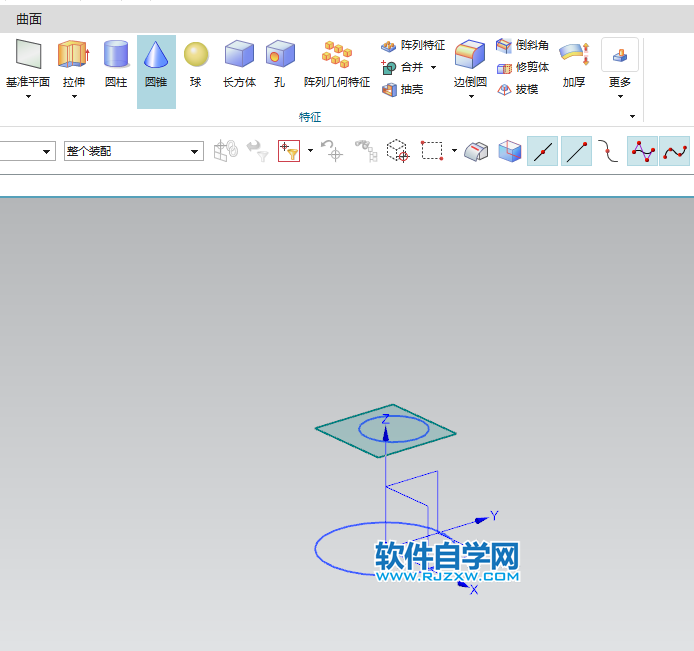

6、然后點擊圓維工具,效果如下:

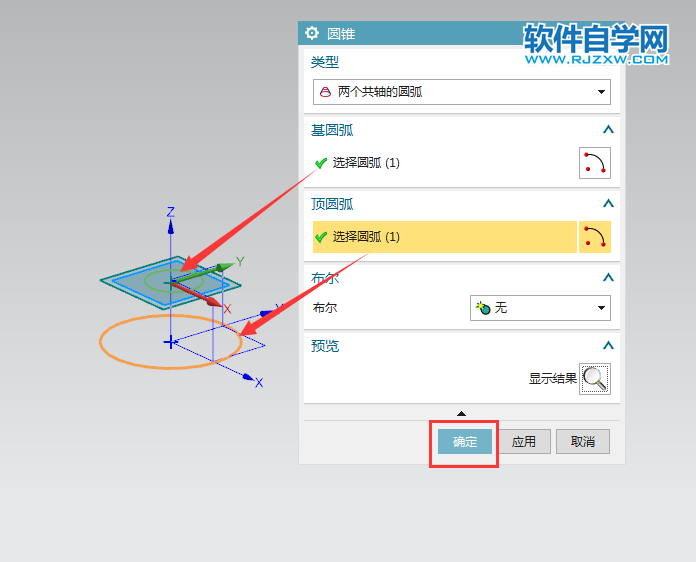

7、基圓弧選擇小圓出來,頂圓弧選擇下面的面。效果如下:

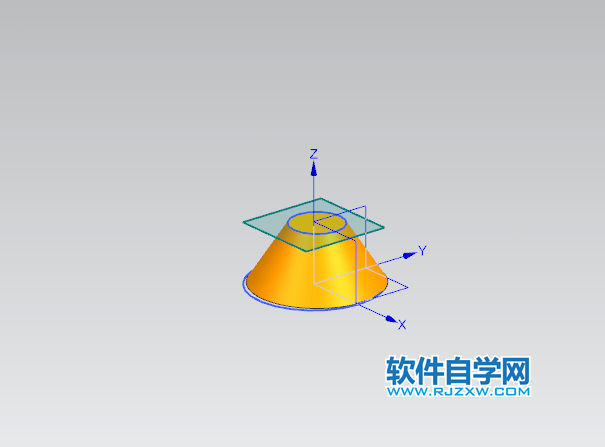

8、這樣兩個草圖圓就可以創建圓維了。
