下面給大家介紹的是CAD拉伸差集繪制實體的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD教程。

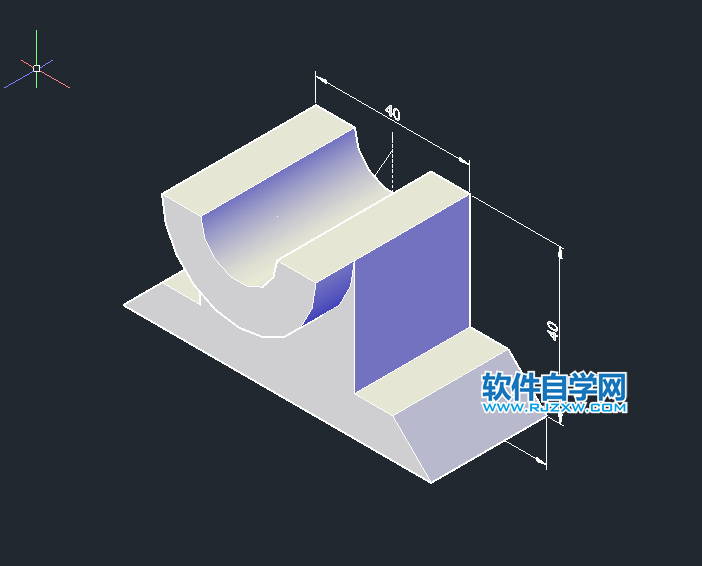

1、實例效果如下：

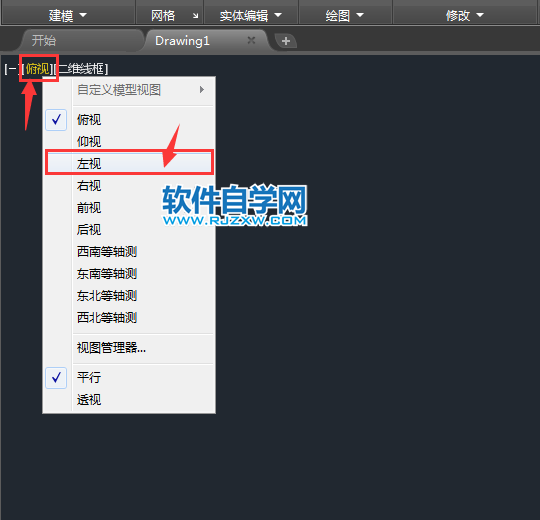

2、點擊視圖里面的左視，效果如下：

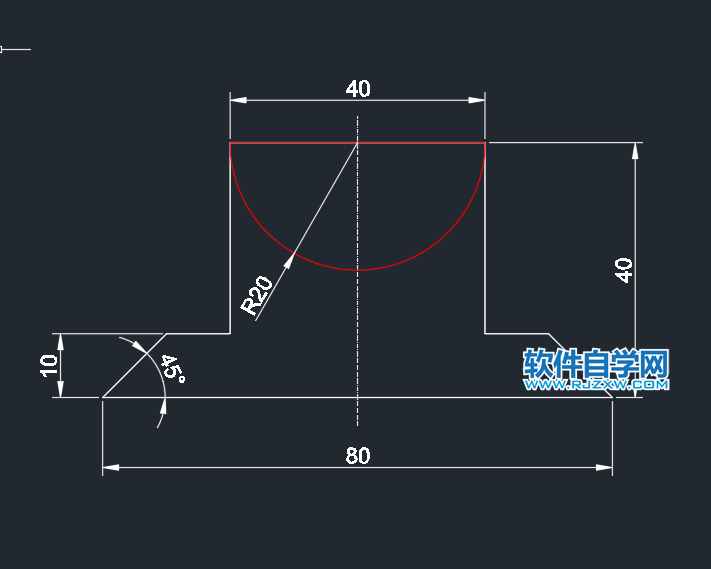

3、然后繪制下面的截圖出來，效果如下：

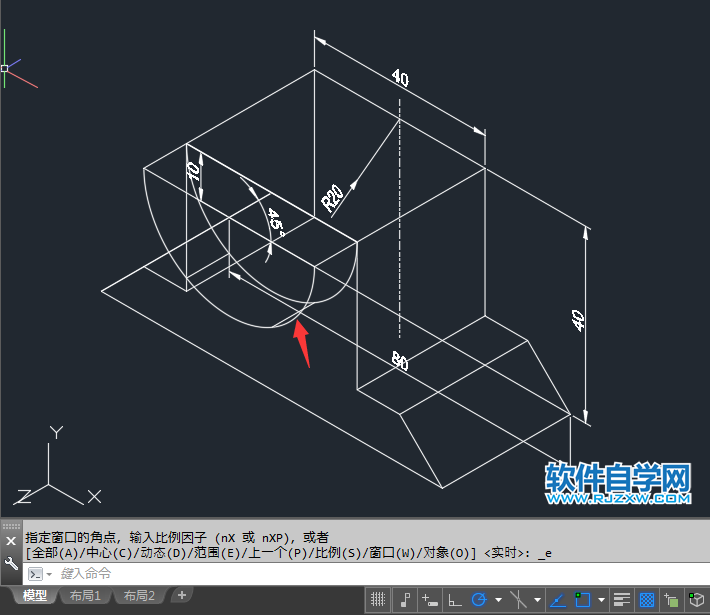

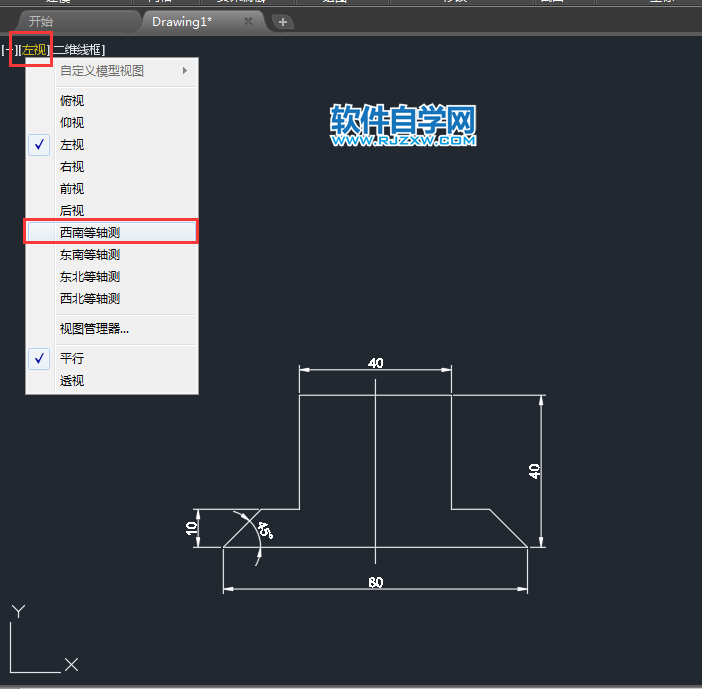

4、繪制出來，點擊西南等軸測，效果如下：

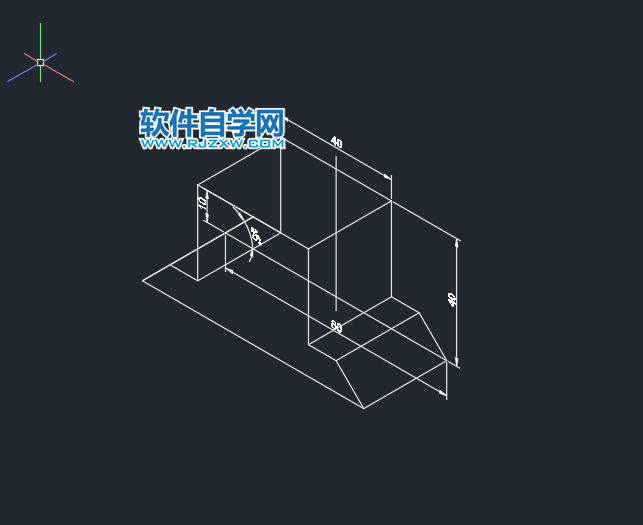

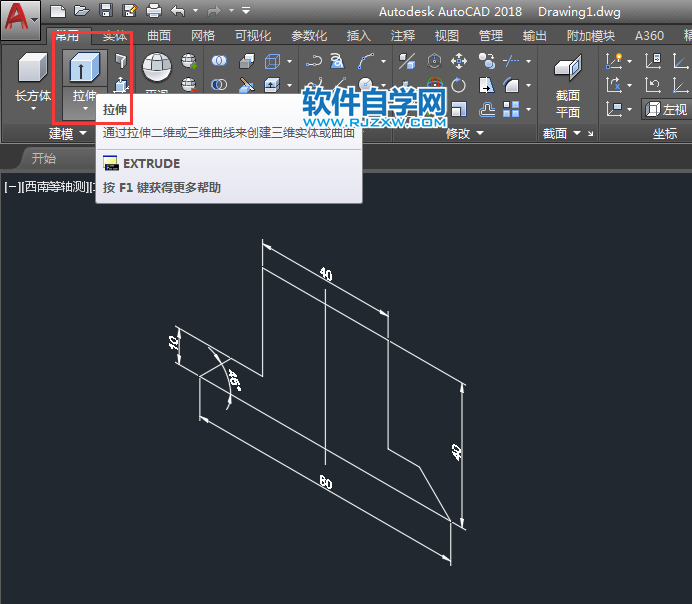

5、然后點擊拉伸工具，選擇面后空格。

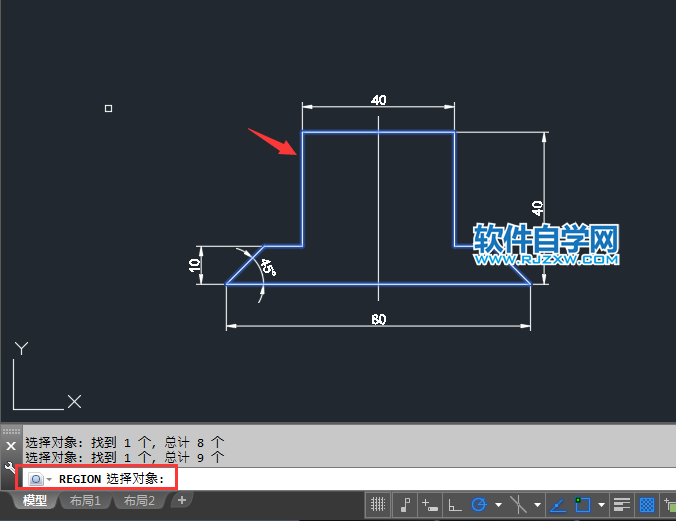

6、然后設置拉伸高度為20mm，效果如下：

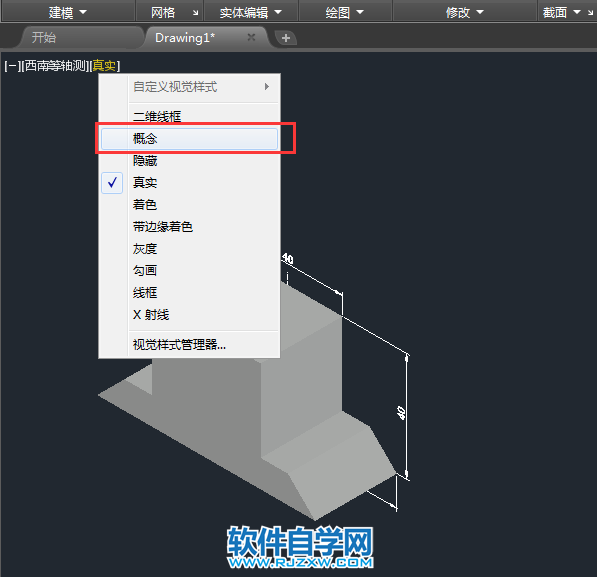

7、然后點擊直實里面的概念設置出來，效果如下：

8、同樣的方法，點擊左視里面繪制一個圓形，繪制下面半圓出來，效果如下：

9、然后再拉伸對象，設置10高度厚度，效果如下：

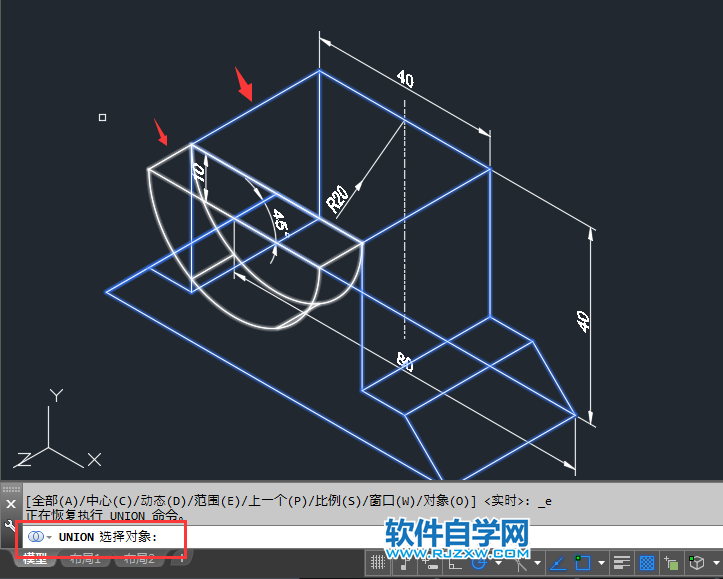

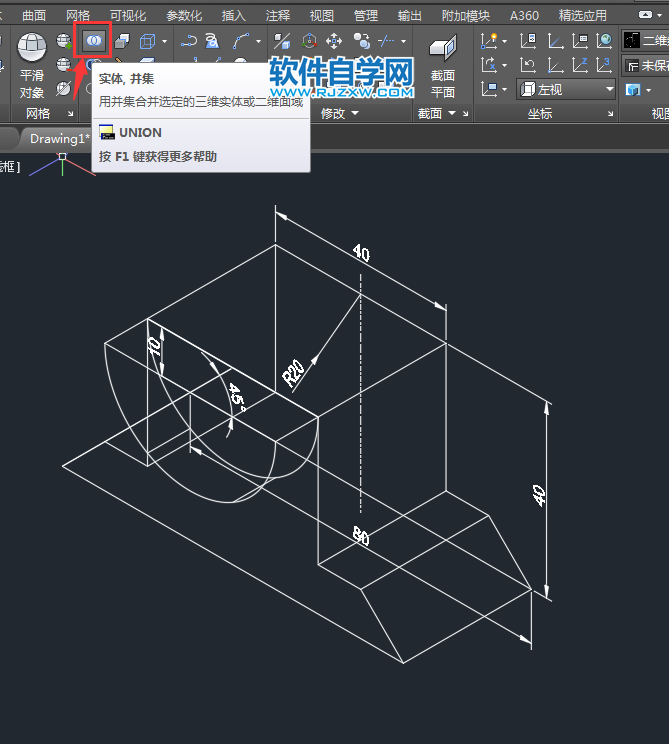

10、然后點擊實體并集，選中兩個對象，就可以進行合并，效果如下：

11、合并好后，效果如下：

12、同樣的方法，再繪制一個大柱圓出來，效果如下：

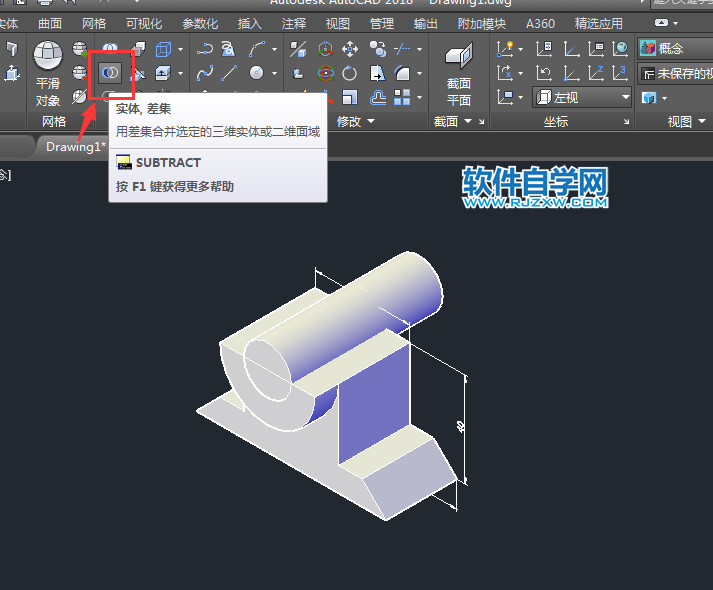

13、然后再使用差集工具，把上面一部分刪除掉，效果如下：

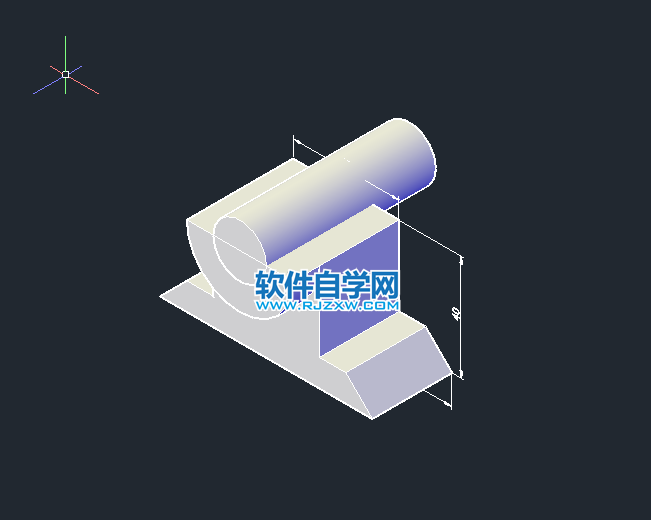

14、然后效果如下：

以上就是CAD拉伸差集繪制實體，希望大家喜歡，請繼續關注好吧啦網。
