下面給大家介紹的是solidworks草圖矩形如何完成圓角的方法與步驟，主要是使用繪制圓角來完成，具體步驟如下：

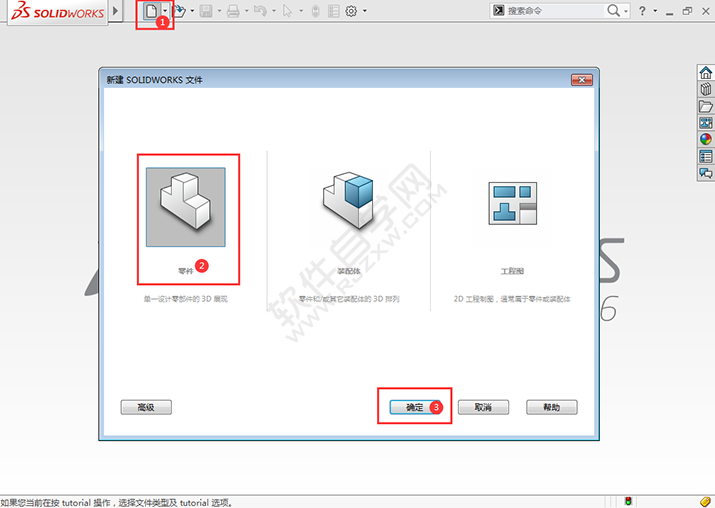

1、打開SOLIDWORKS2016軟件，點擊新建圖標，點擊零件選擇，點擊確定完成。

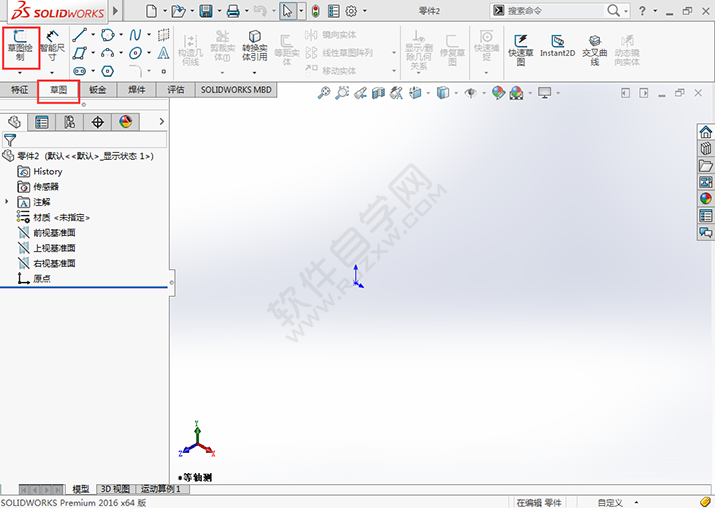

2、點擊草圖，點擊草圖繪制工具。效果如下：

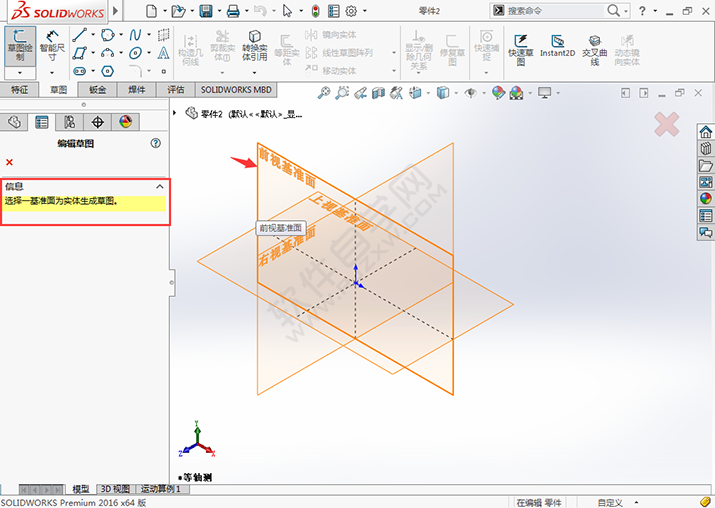

3、選擇前視基準面，效果如下：

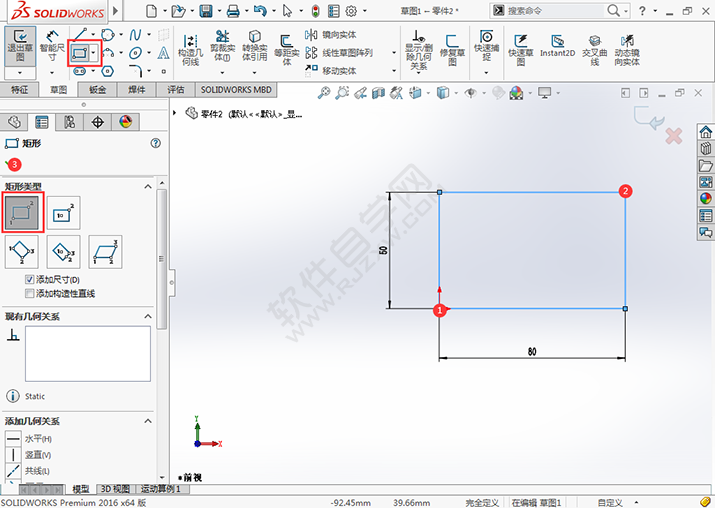

4、點擊矩形工具，選擇邊角矩形，繪制一個50x80mm的矩形出來。效果如下：

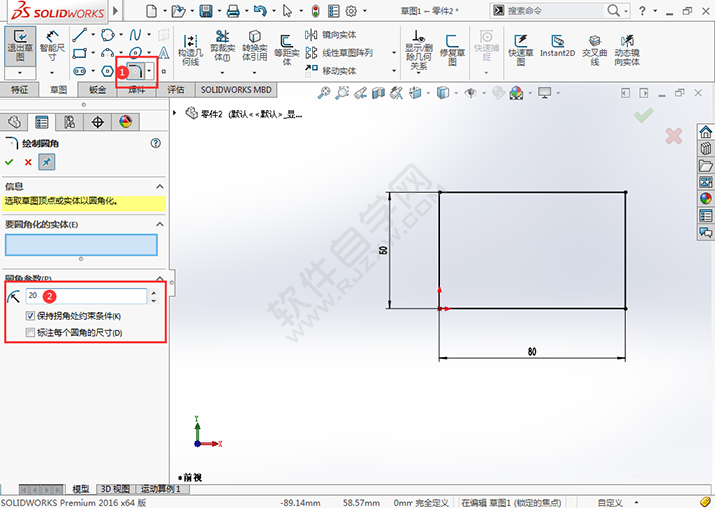

5、點擊繪制圓角工具，設置圓角參數為20mm。

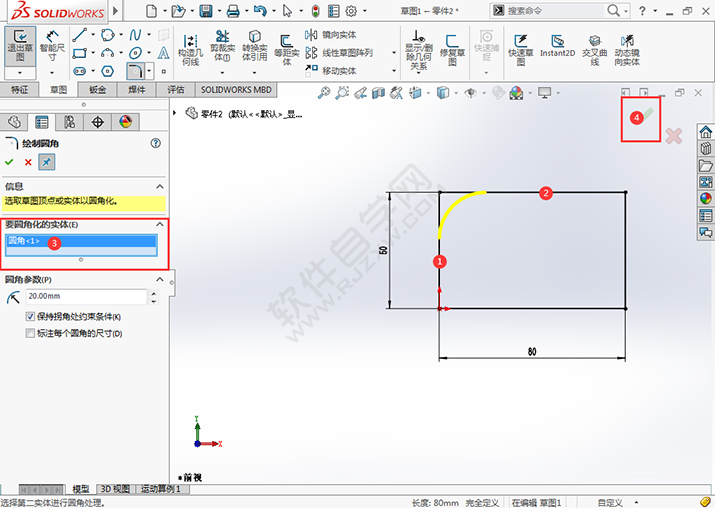

6、選擇要倒圓的兩條線，就會出來圓角1，點擊確定。

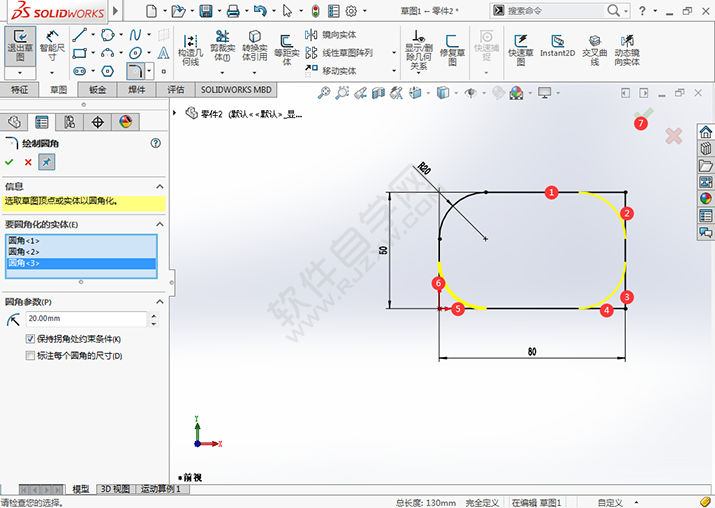

7、同樣的方法，選擇另外三個直角的邊，就會生成三個圓角。點擊確定。

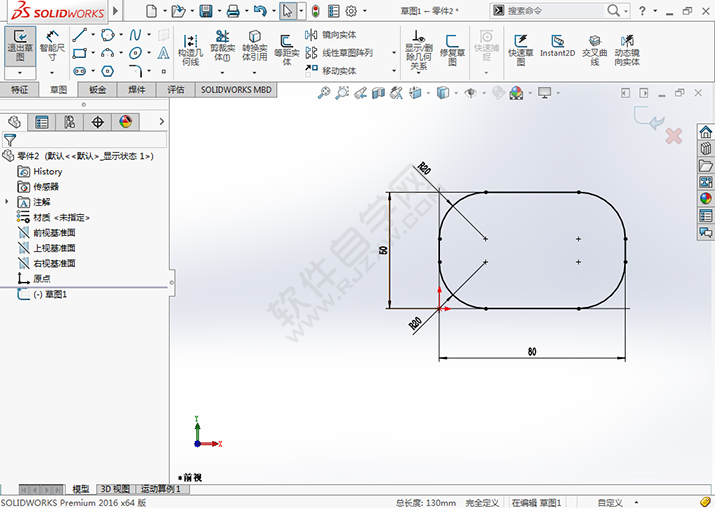

8、這樣草圖矩形的圓角就完成了。

以上就是solidworks草圖矩形如何完成圓角，希望大家喜歡，請繼續關注好吧啦網。
