CAD二維練習題（04）繪制的方法，喜歡的朋友可以一起來關注好吧啦網，多學習一下哦！

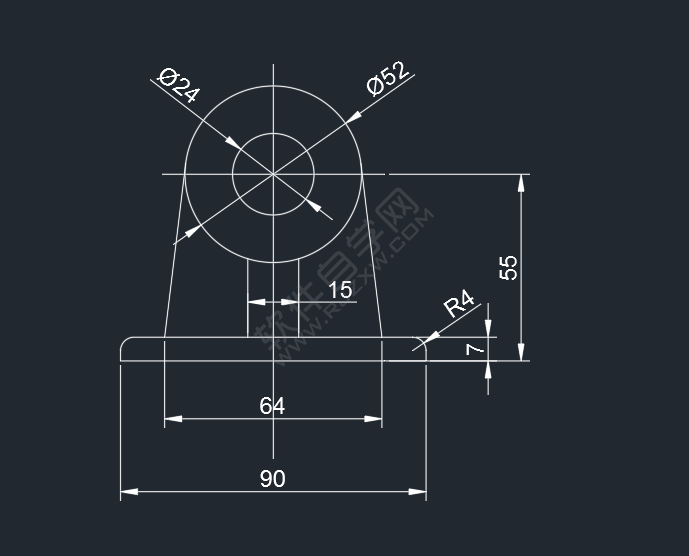

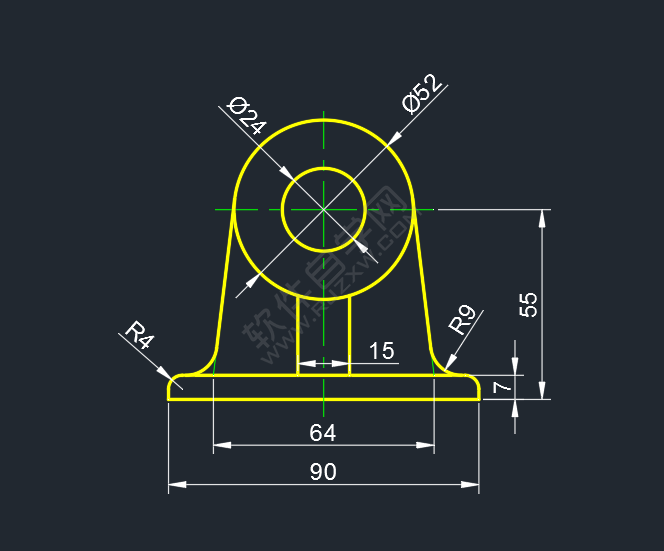

CAD二維練習題（04）效果圖：

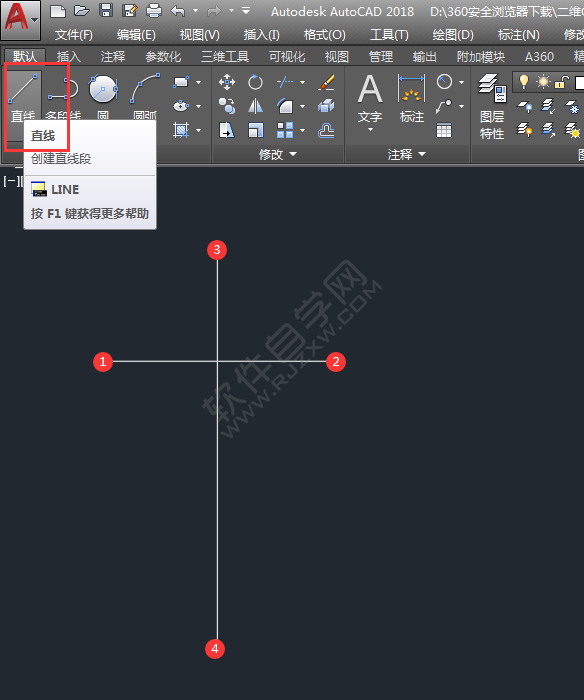

1、點擊直線工具，繪制二條直線出來。效果如下：

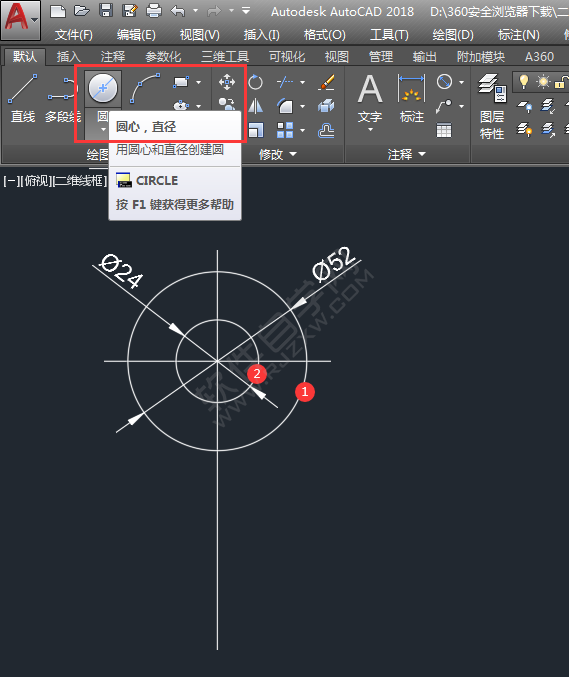

2、使用圓心，直徑工具，繪制直徑52、24的圓出來。

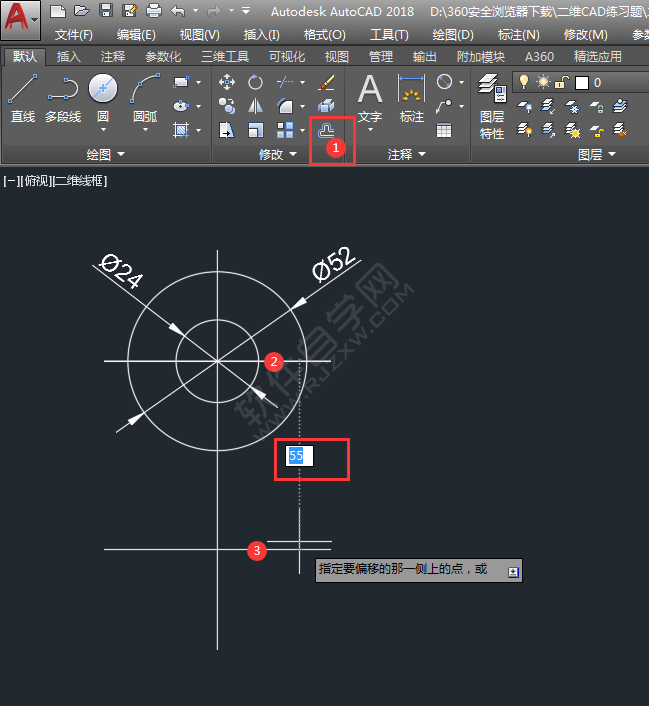

3、中心線向下偏移55mm，效果如下：

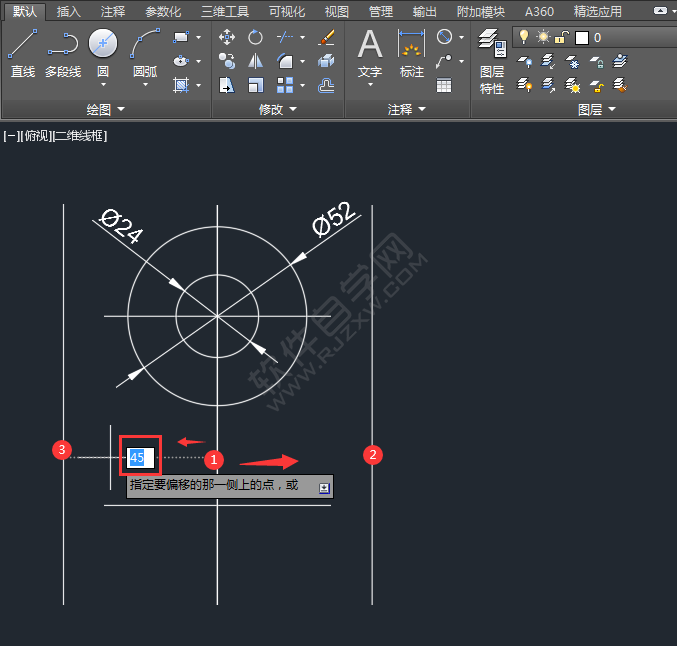

4、中心線向左右偏移45mm，效果如下：

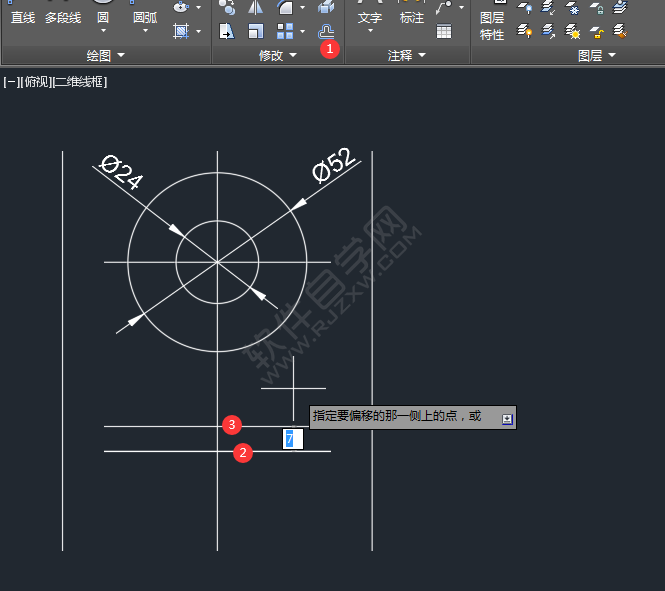

5、底線，再向上偏移7mm。

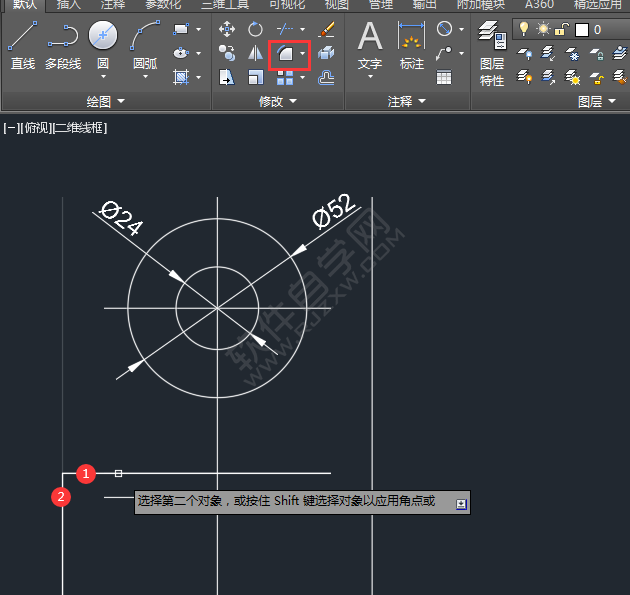

6、使用倒圓角處理，半徑為0，進行倒圓角處理。

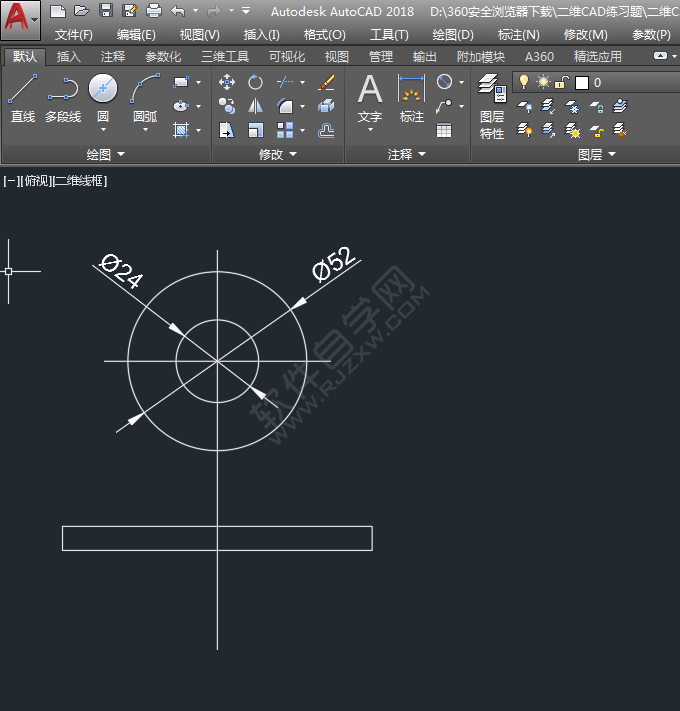

7、四個直角的效果，效果如下：

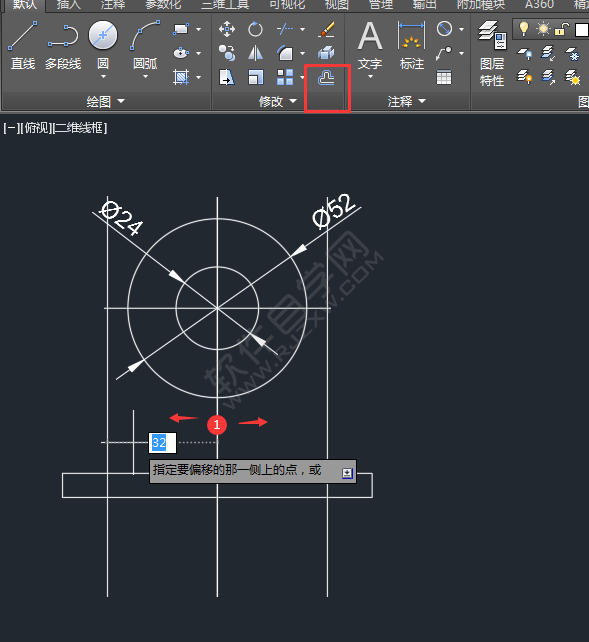

8、中心線再向左右偏移32mm，效果如下：

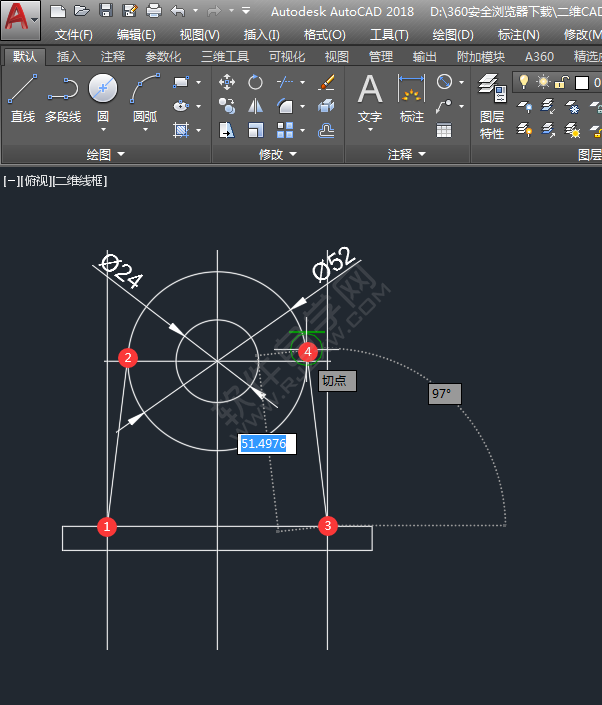

9、然后繪制相切線，效果如下：

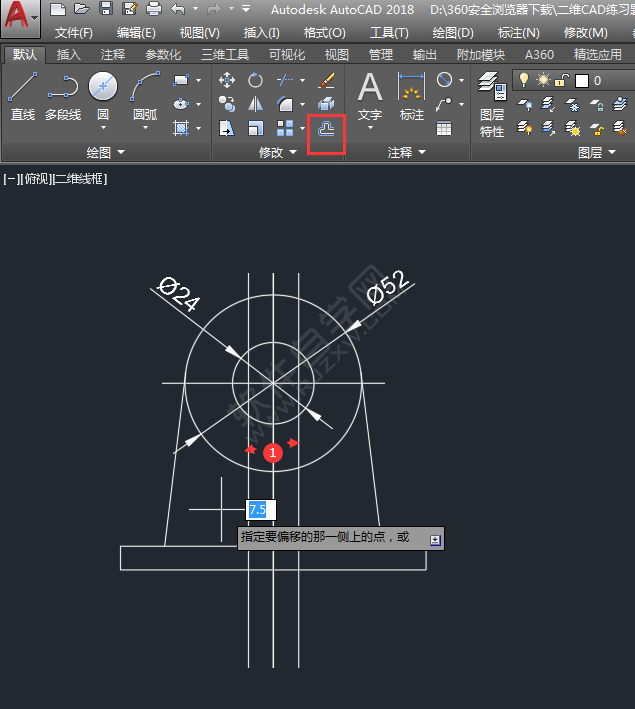

10、中心線，向左右偏移7.5mm，效果如下：

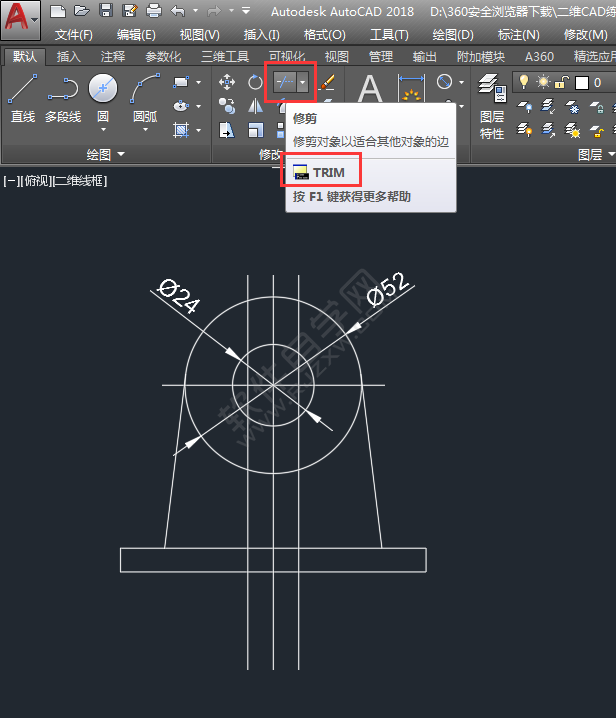

11、然后使用修剪工具，進行修剪掉處理。

12、修剪后的效果如下：

13、然后進行底部倒圓角處理。

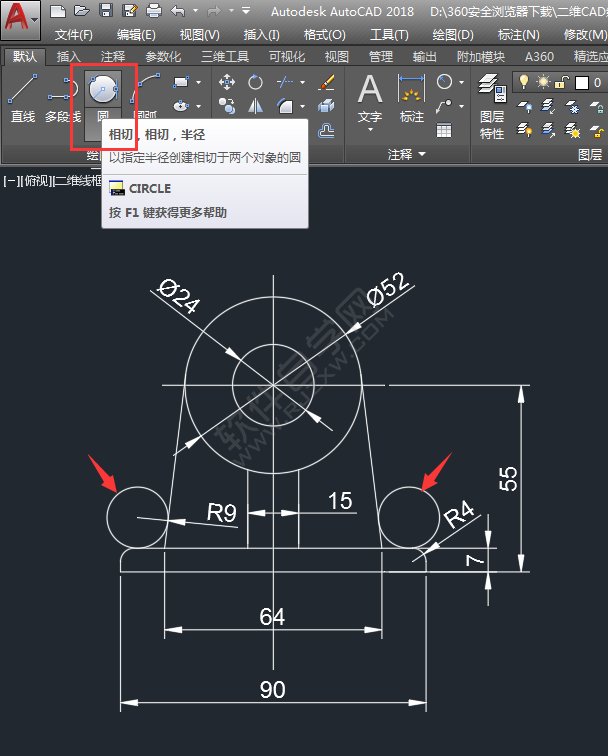

14、然后繪制相切、相切、半徑圓。繪制半徑為9mm的圓。

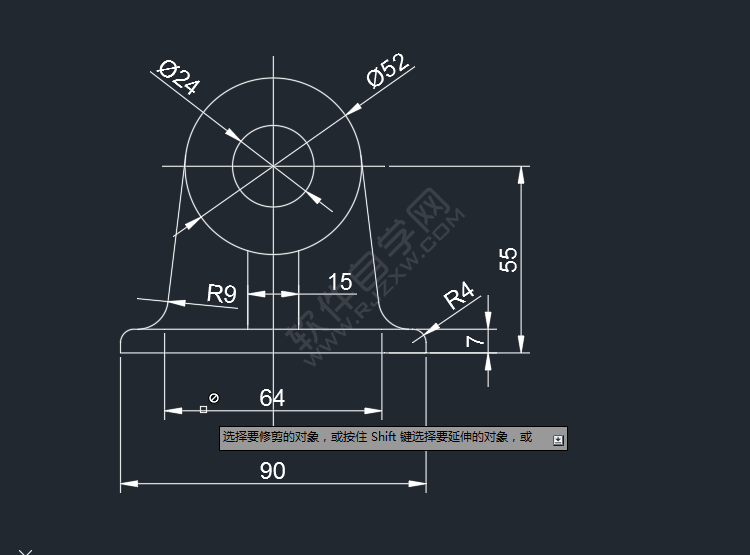

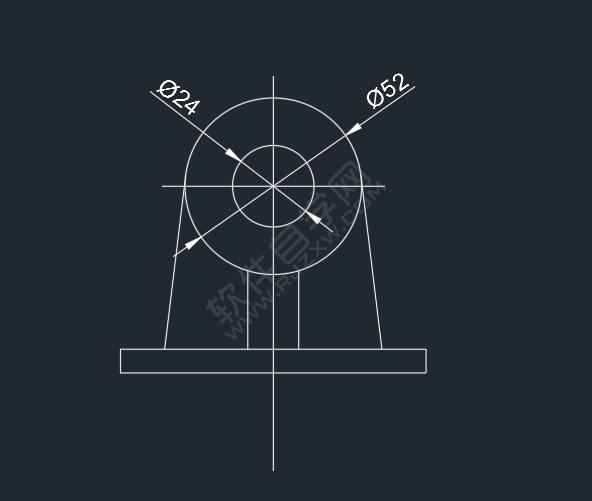

15、然后再使用修剪工具，修剪不要的處理。效果如下：

以上就是CAD二維練習題（04）繪制的方法，希望大家喜歡，請繼續關注好吧啦網。
