下面給大家介紹的是solidworks怎么設計直糟口零件，具體操作步驟如下：

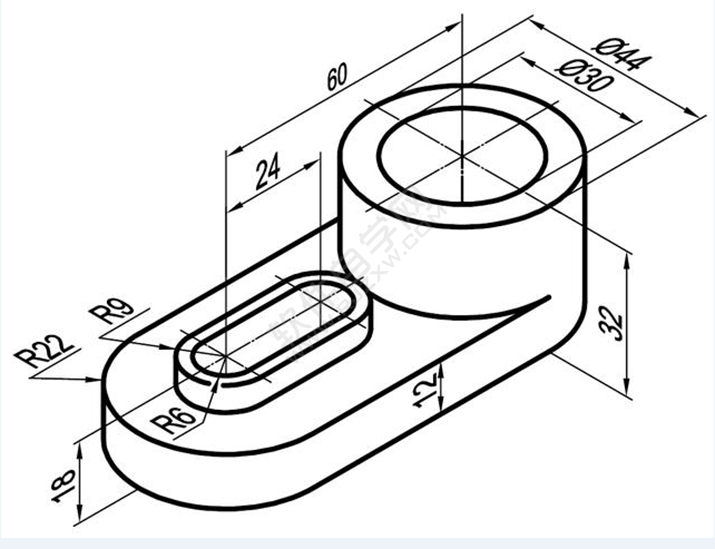

我們一起來看看下面圖吧，還有相關的尺寸哦！

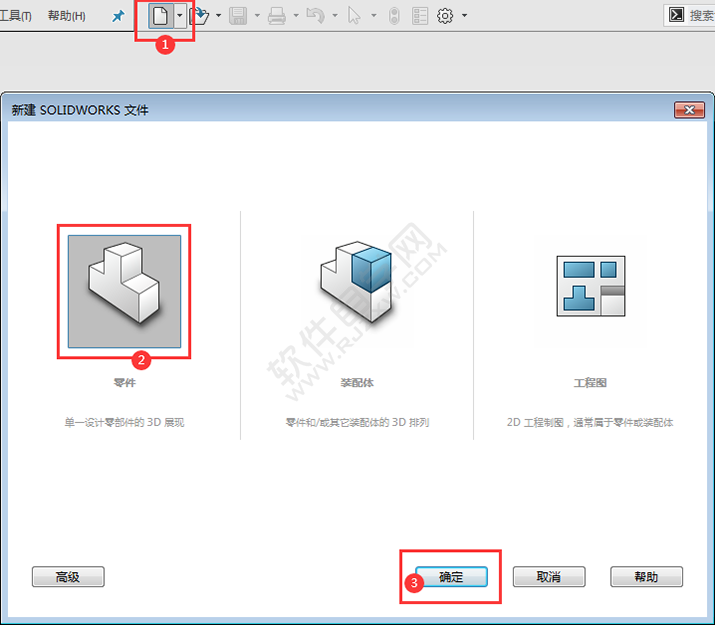

第一步、打開solidworks軟件，點擊新建圖標，點擊零件，點擊確定。效果如下：

第二步、點擊上視基準面，右擊點擊草圖繪制。效果如下：

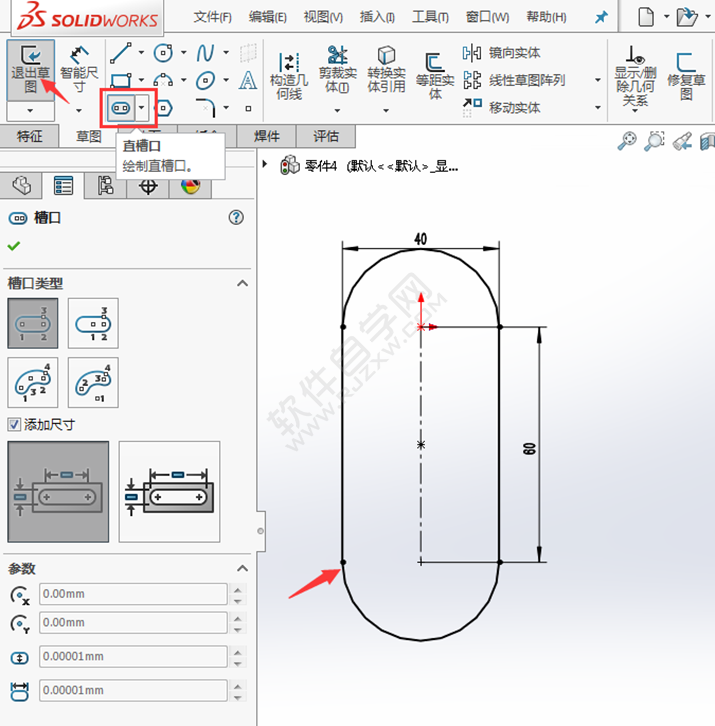

第三步、使用直槽口工具，繪制60mm長，圓半徑為44mm。效果如下：

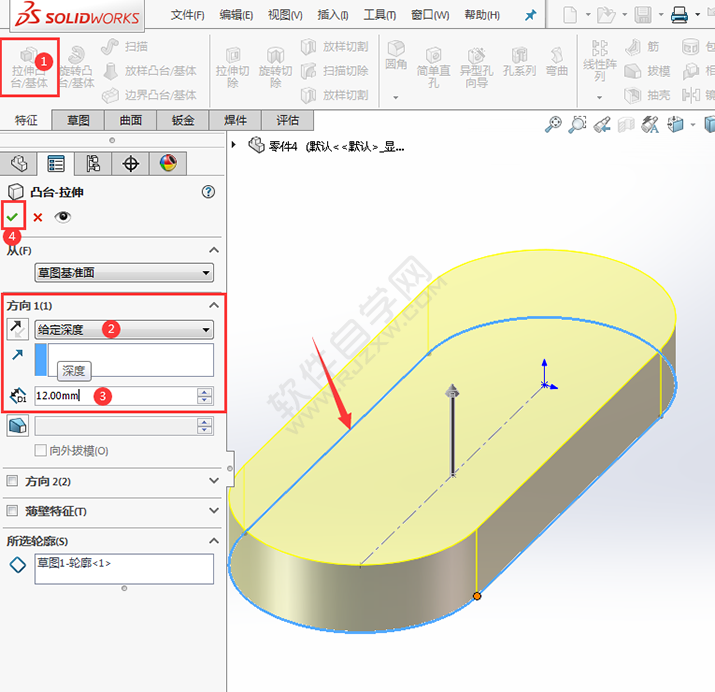

第四步、點擊特征--拉伸凸臺，選擇草圖1，設置給定深度為12mm。點擊確定。

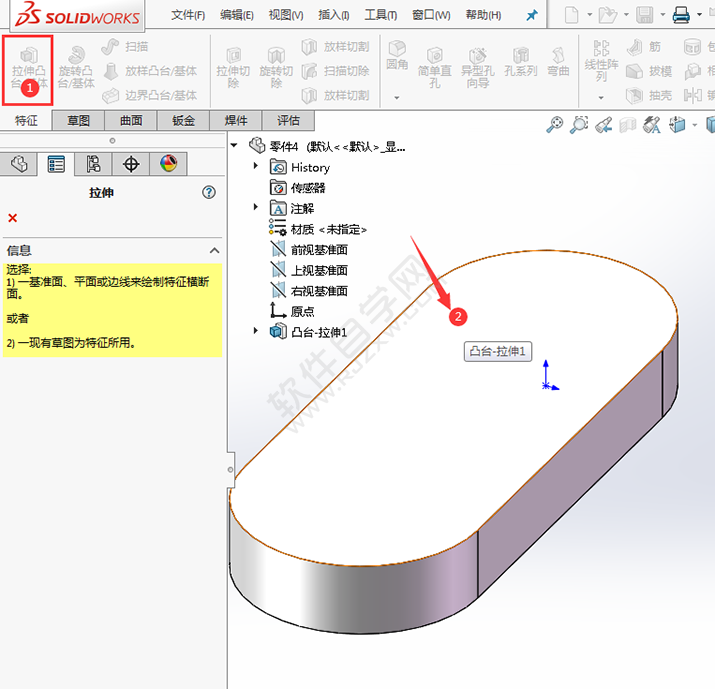

第五步、點擊特征--拉伸凸臺，選擇實體表面。

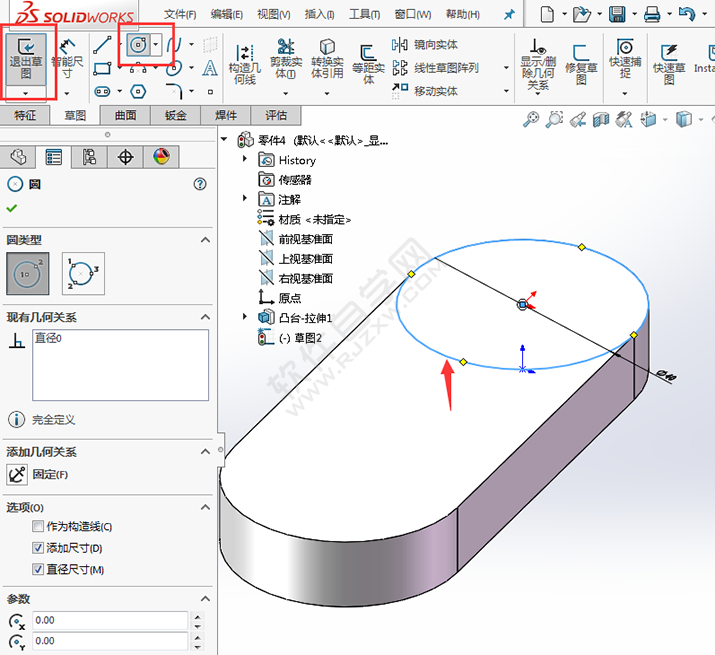

第六步、使用圓工具，繪制一個44mm直徑的圓出來，效果如下：

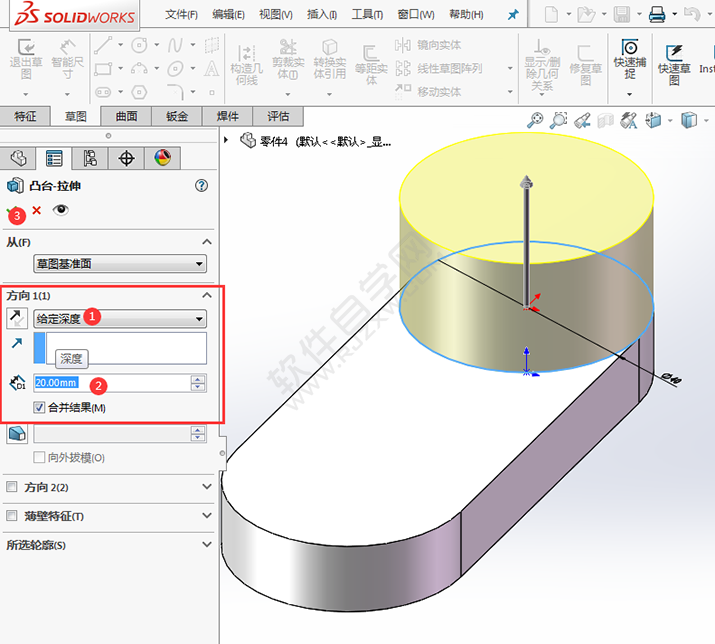

第七步、退出草圖，設置凸臺拉伸的給定深度為20mm。效果如下：

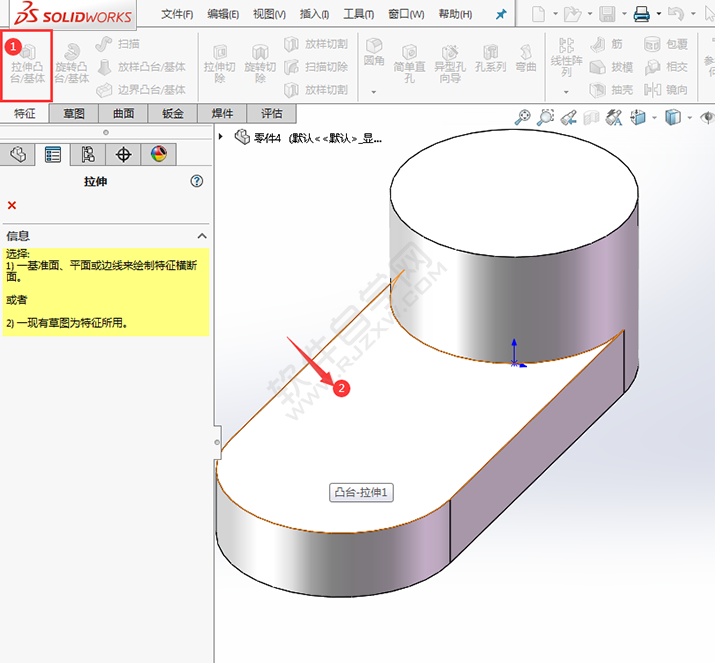

第八步、同樣的方法，點擊拉伸凸臺，選擇實體的面。效果如下：

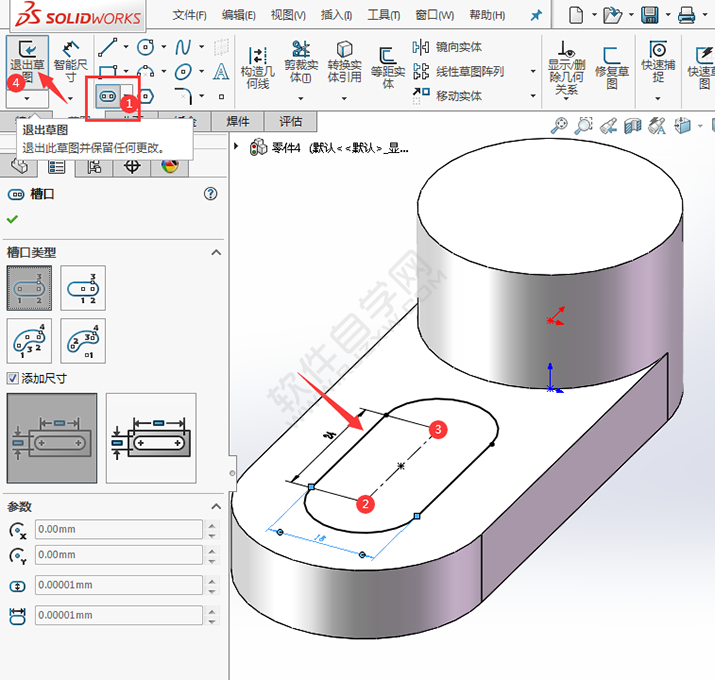

第九步、再使用直槽口工具，繪制24長x直徑18mm的直槽。效果如下：

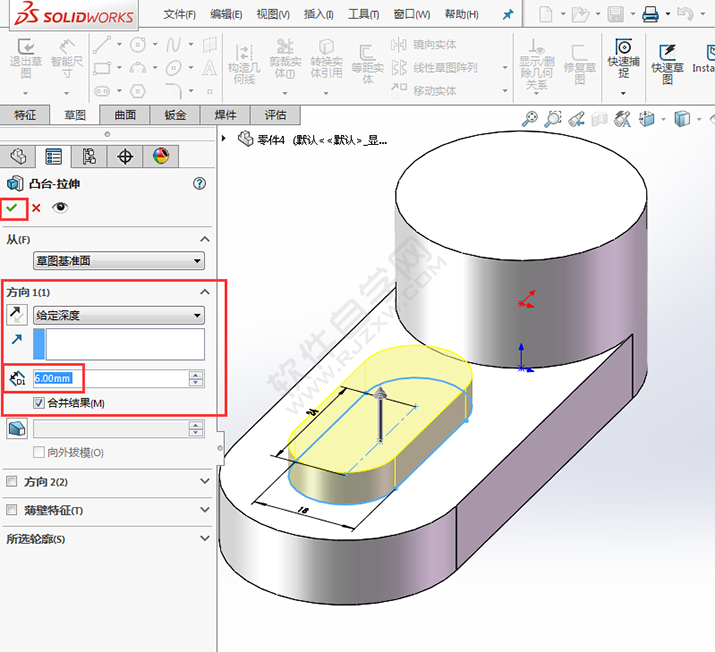

第十步、退出草圖，設置凸臺給定的深度為6mm，效果如下：

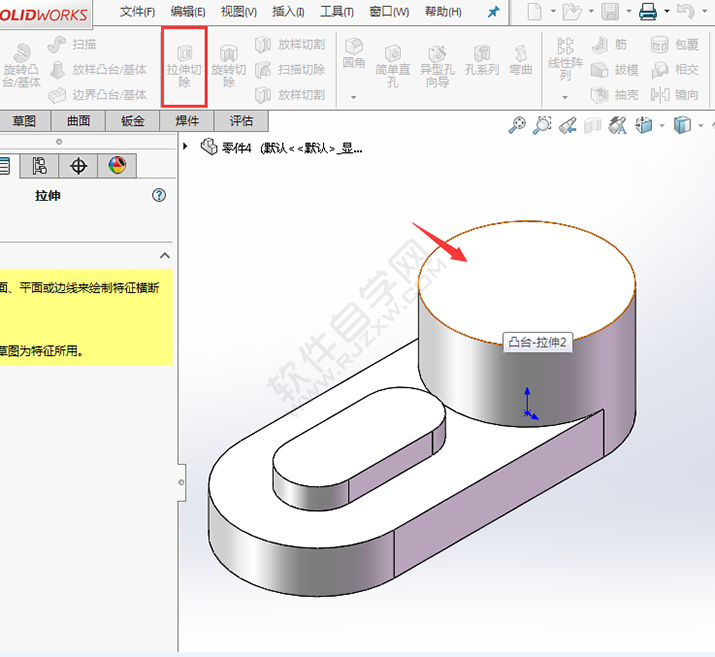

第十一步、點擊拉伸切除工具。選擇實體的面。

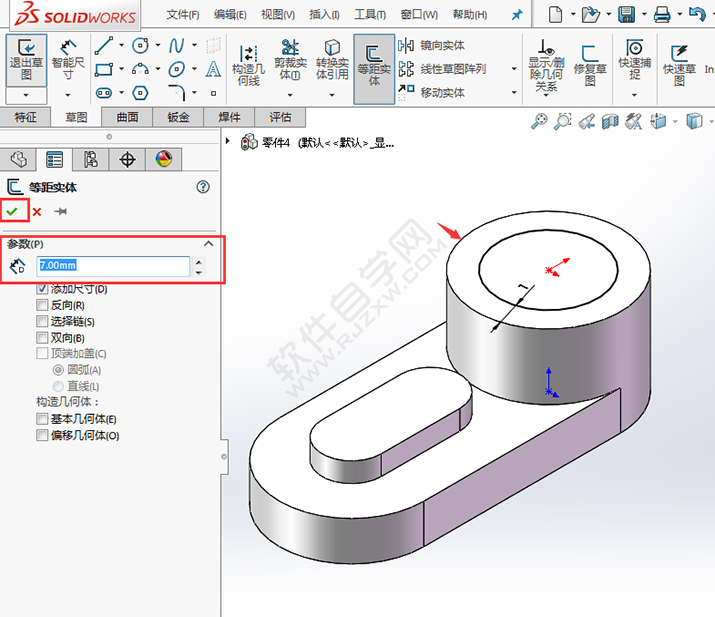

第十二步、點擊等距實體工具，把圓向內偏移7mm。效果如下：

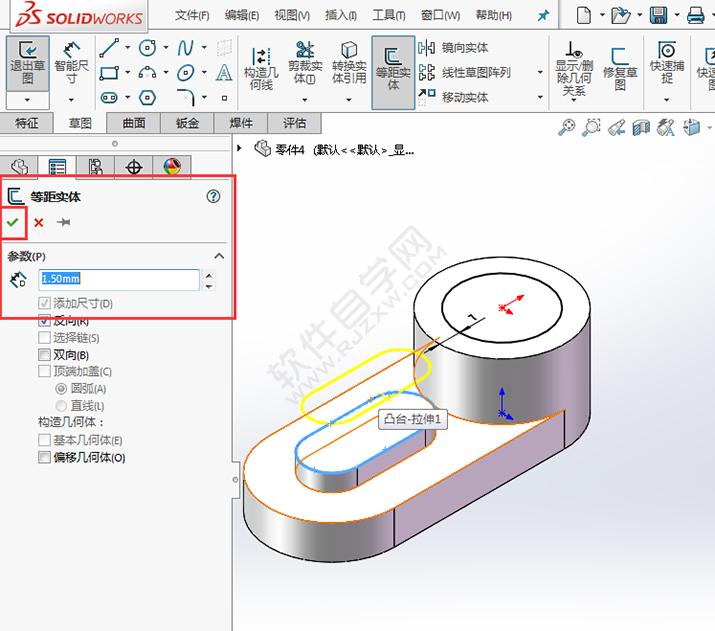

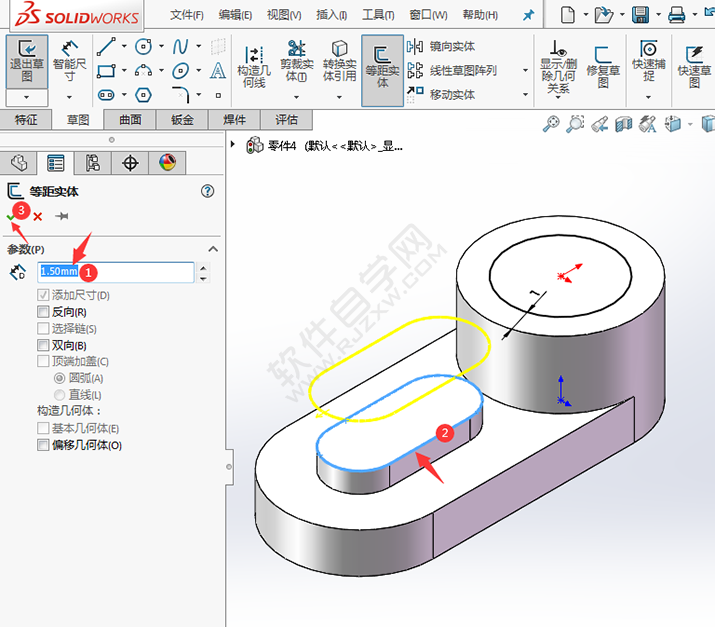

第十三步、同樣的方法把直槽口平面向內偏移1.5mm。

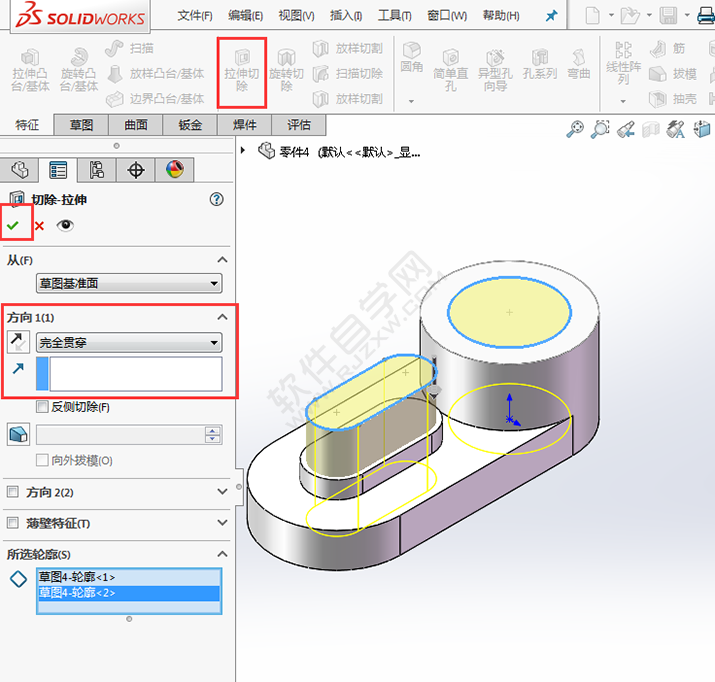

第十四步、退出草圖，設置切除拉伸為完全貫穿模式。

第十五步、這樣零件圖就創建好了。

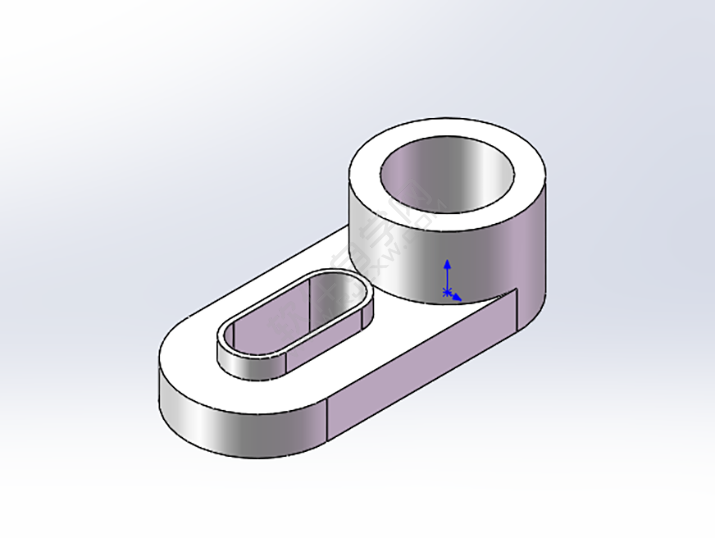

最后效果：以上就是solidworks怎么設計直糟口零件，希望大家喜歡，請繼續關注好吧啦網。
