下面給大家介紹的是solidworks新手練習圖紙的繪制。具體操作步驟如下：

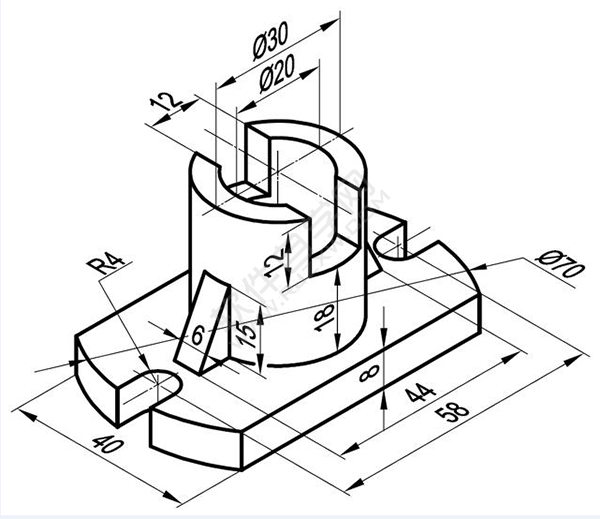

新手們我又更新了，看看這個零件的圖紙吧！

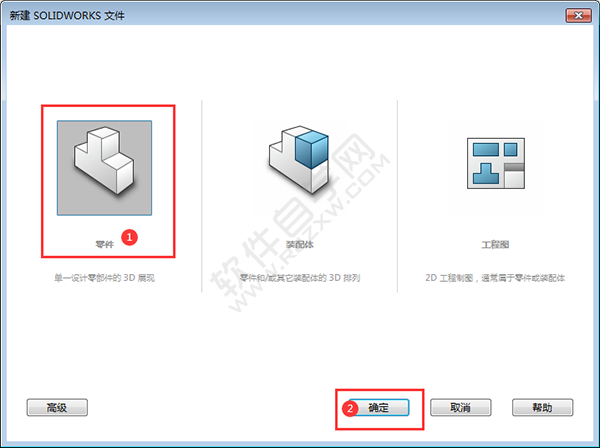

1、點擊新建--零件--確定。

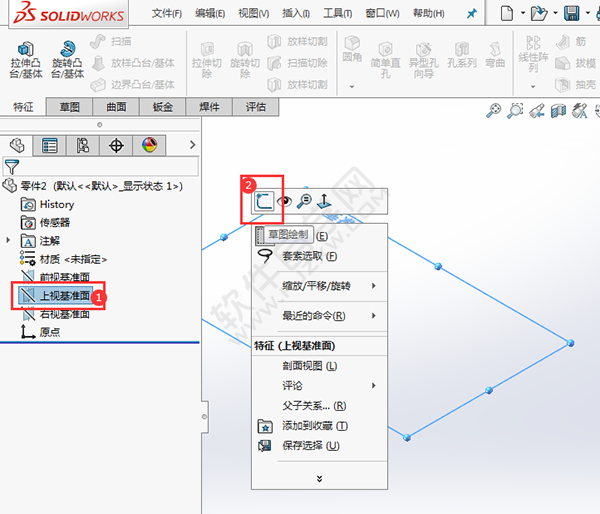

2、點擊上視基準面--右擊上視圖--選擇草圖繪制。

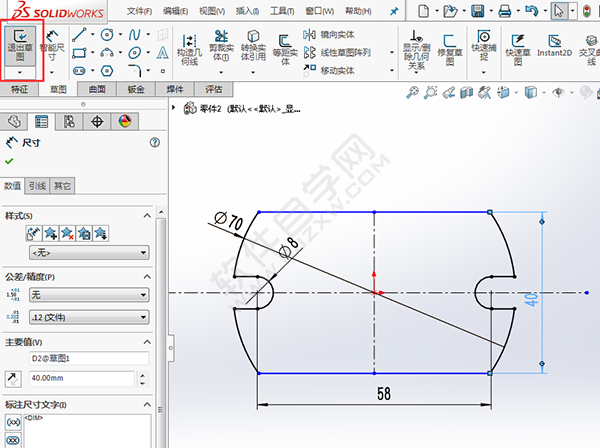

3、繪制下面的草圖出來，點擊退出草圖。效果如下：

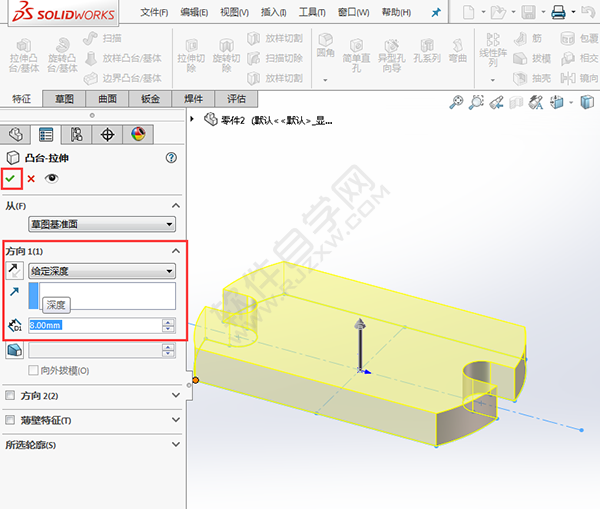

4、凸臺-拉伸設置，方向：給定深度，參數為8mm。點擊確定。

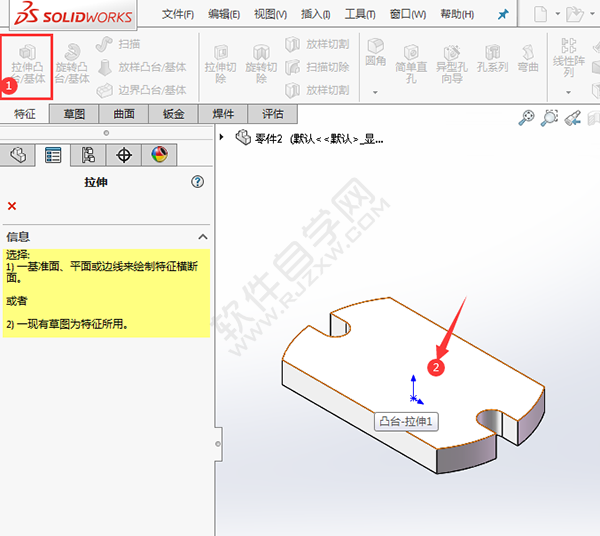

5、點擊拉伸凸臺--點擊實體面。效果如下：

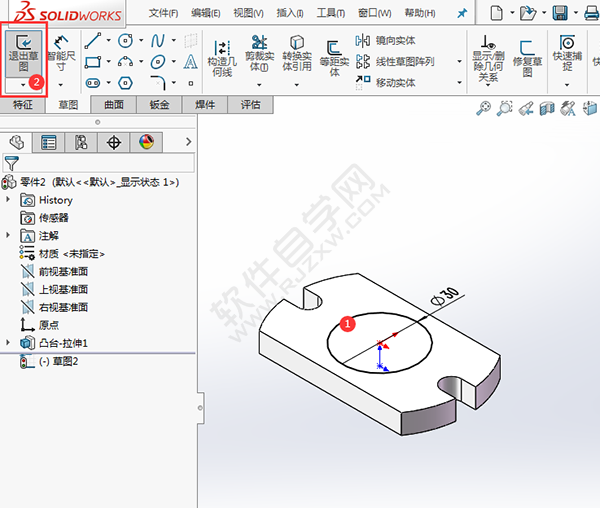

6、點擊坐標，繪制一個直徑為30mm的圓，點擊退出草圖。

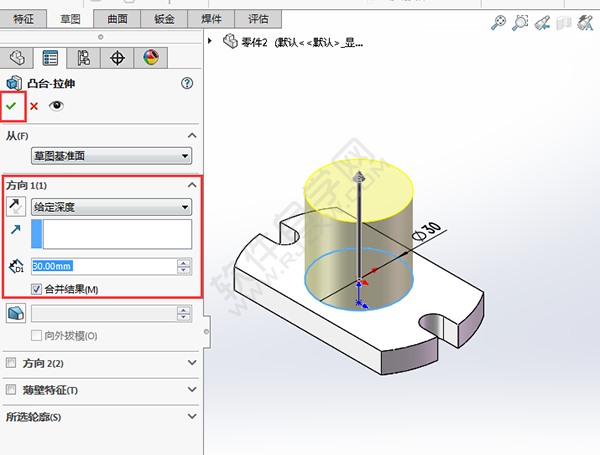

7、凸臺-拉伸設置，方向設置給定深度，參數為30mm，效果如下：

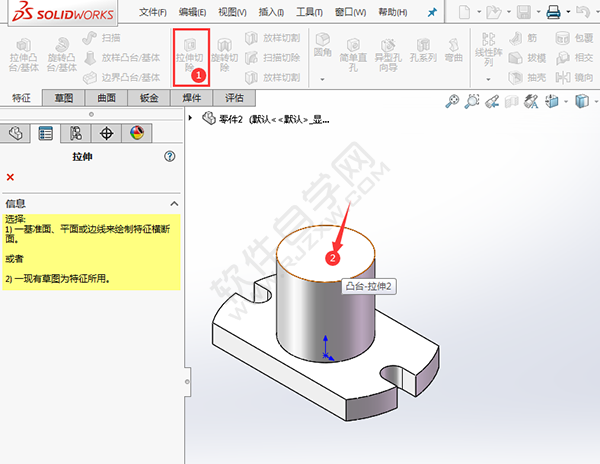

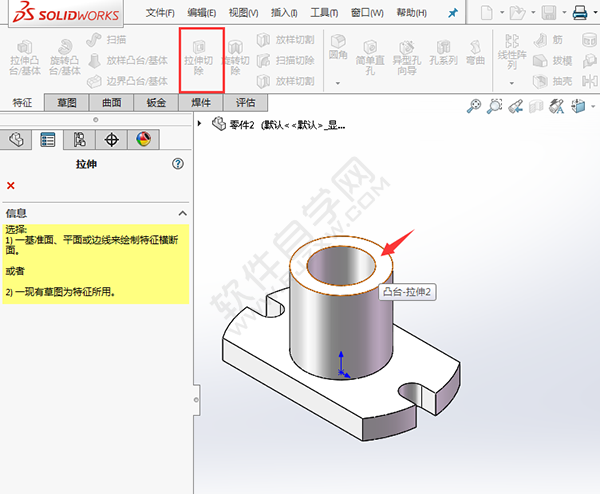

8、點擊拉伸切除，選擇圓柱的表面。

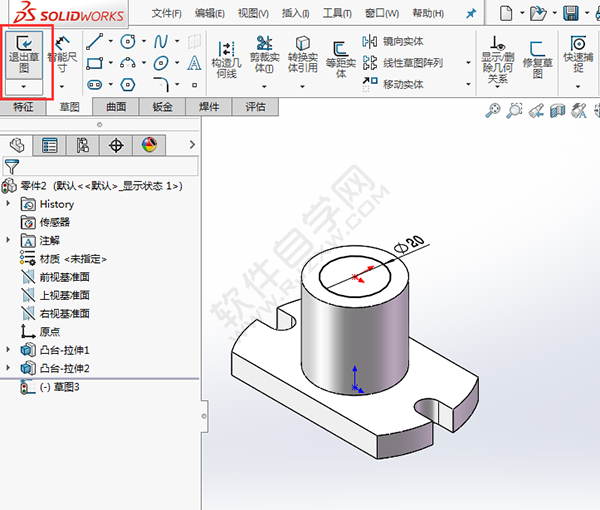

9、捕捉圓心點，繪制一個直徑20mm的圓，點擊退出草圖。

10、切除--拉伸設置，方向設置為完全貫穿。效果如下：

11、點擊拉伸切除，選擇圓環的表面。

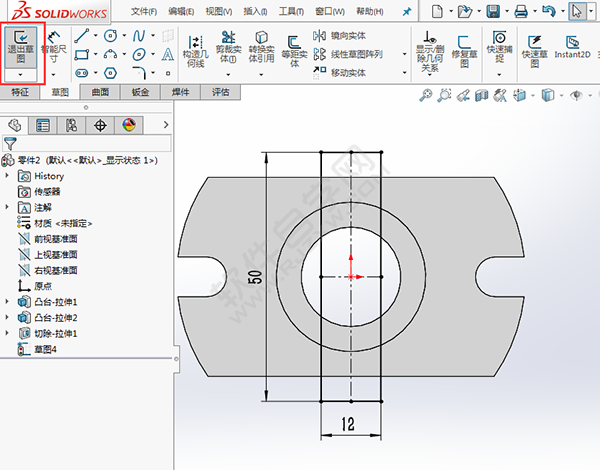

12、捕捉一個圓心點，繪制一個12x50mm的矩形出來，效果如下：

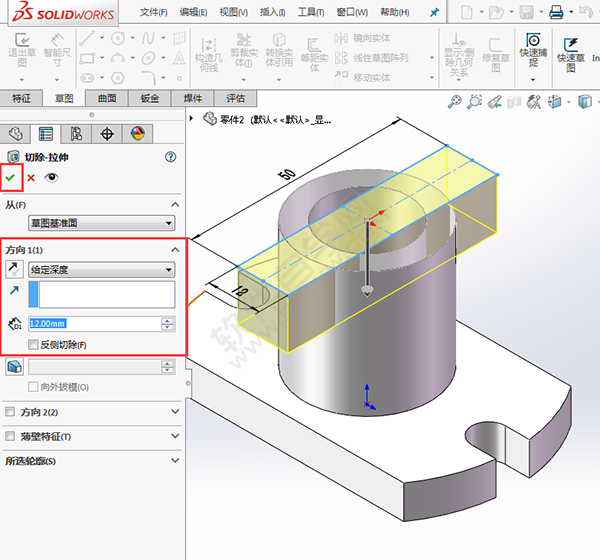

13、退出草圖，在切除-拉伸設置中，方向設置給定深度為：12mm，點擊確定。

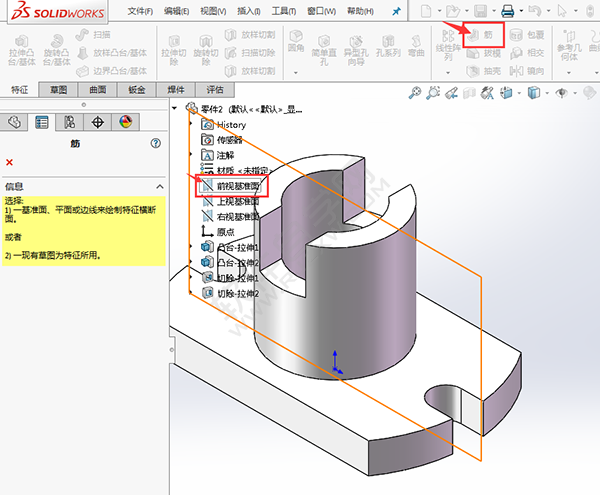

14、點擊“筋”，選擇前視基準面。效果如下：

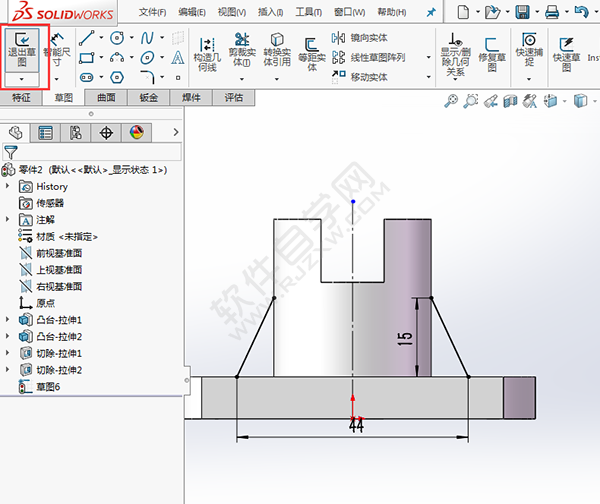

15、然后繪制下面的斜線出來，效果如下：

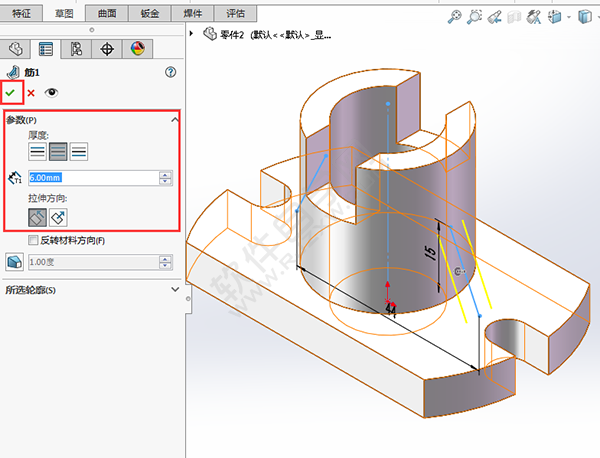

16、退出草圖，設置筋的參數，點擊確定。

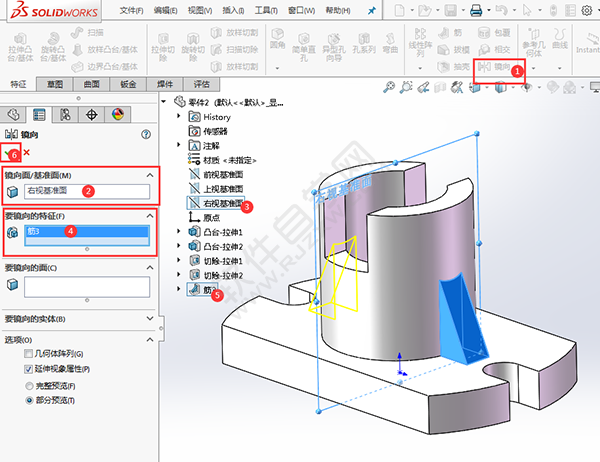

17、點擊鏡向特征，鏡向面選擇右視基準面，鏡向的特征選擇筋。點擊確定。

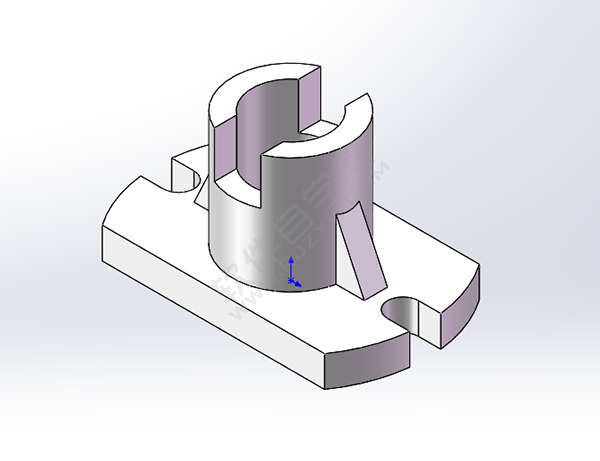

這樣一個簡單的零件就繪制好了。喜歡就一定要關注我。
