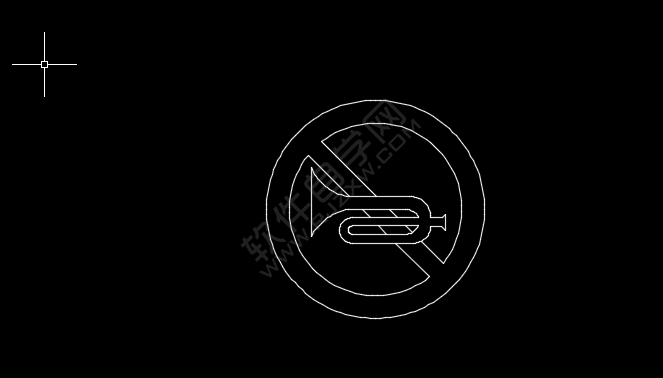

CAD里面怎么畫禁止鳴喇叭圖標
瀏覽:168日期:2023-11-25 09:56:17
下面給大家介紹的是CAD里面怎么畫禁止鳴喇叭圖標的方法,具體畫法操作步驟如下: CAD里面畫禁止鳴喇叭圖標的方法:

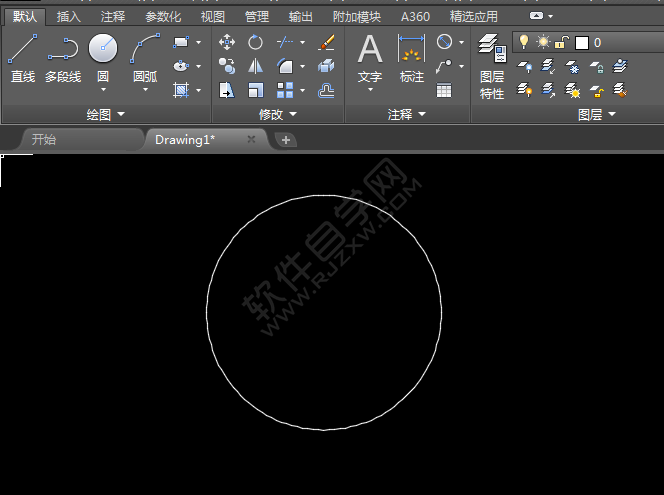

1、打開CAD軟件,新建文檔,繪制一個圓形出來,效果如下:

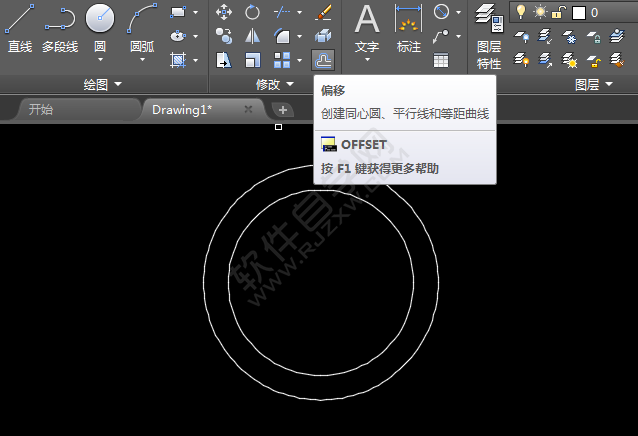

2、使用OFFSET命令,把圓偏移一個小圓出來。效果如下:

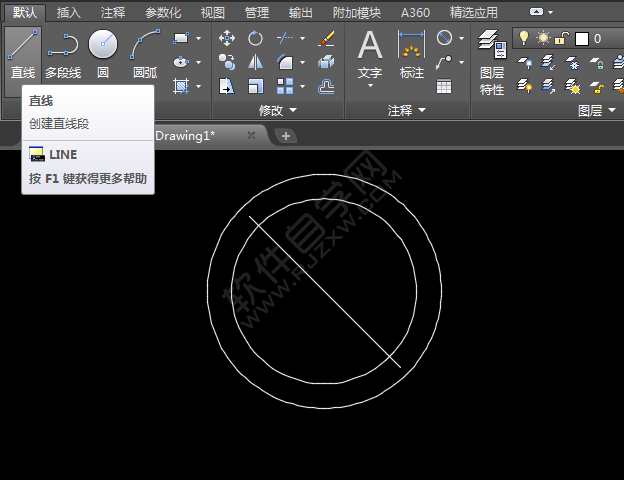

3、點擊直線工具,繪制一條直線出來,效果如下:

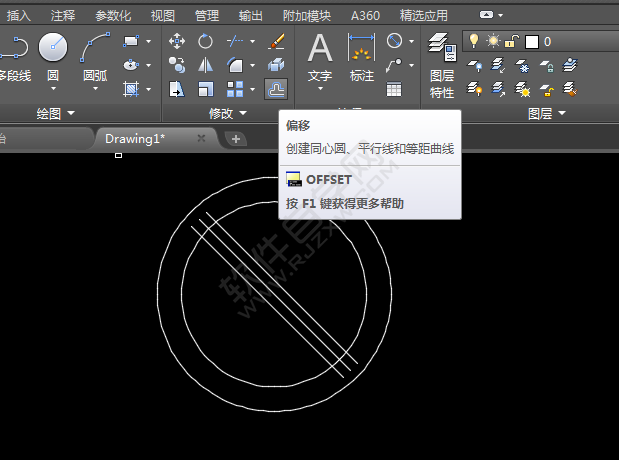

4、同樣使用OFFSET偏秒命令來偏移,效果如下:

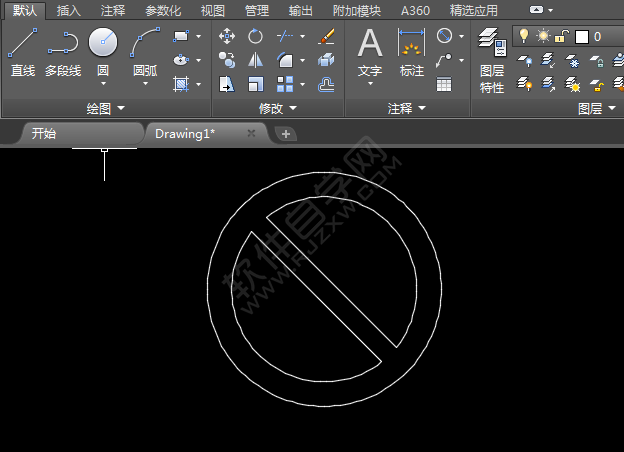

5、再使用TR命令,進行修剪出下圖的效果。

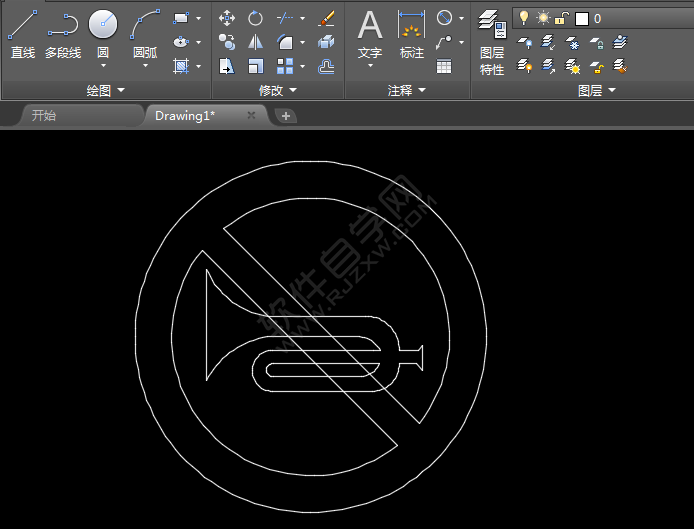

6、然后使用直線與倒圓角工具,繪制下面的禁止鳴喇叭圖標。

7、然后再使用修剪工具,進行修剪,效果如下:
