下面給大家介紹的是CAD三通閥圖例的畫法，具體畫法步驟如下：

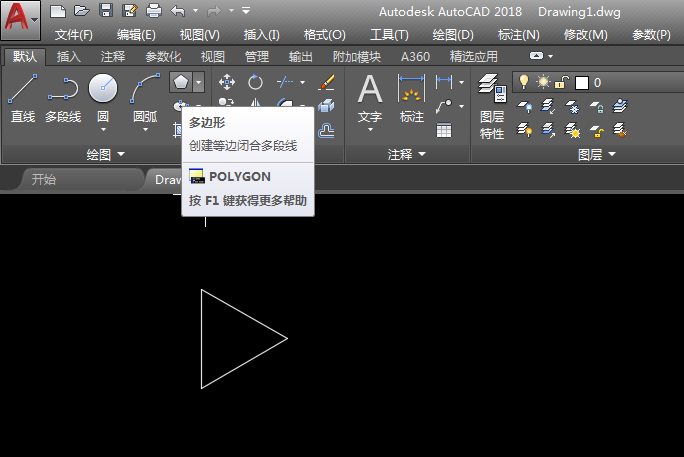

1、打開CAD2018軟件，點擊多邊形工具，邊數設置為3，繪制一個三角形出來。如下圖：

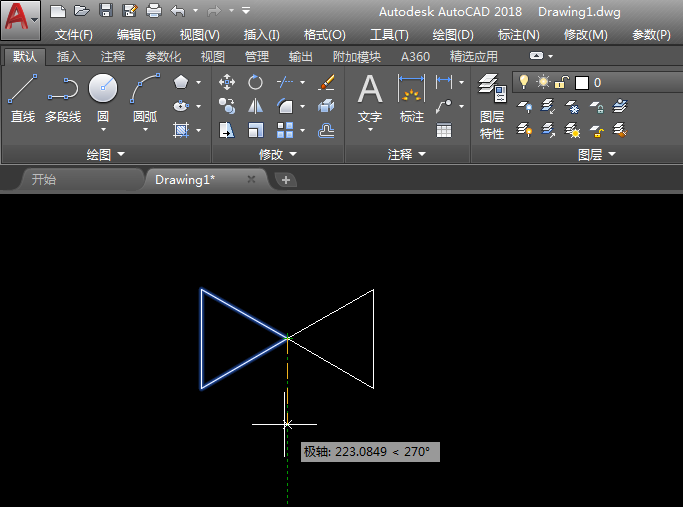

2、點擊鏡像工具，把三角形鏡像一份過來。如下圖：

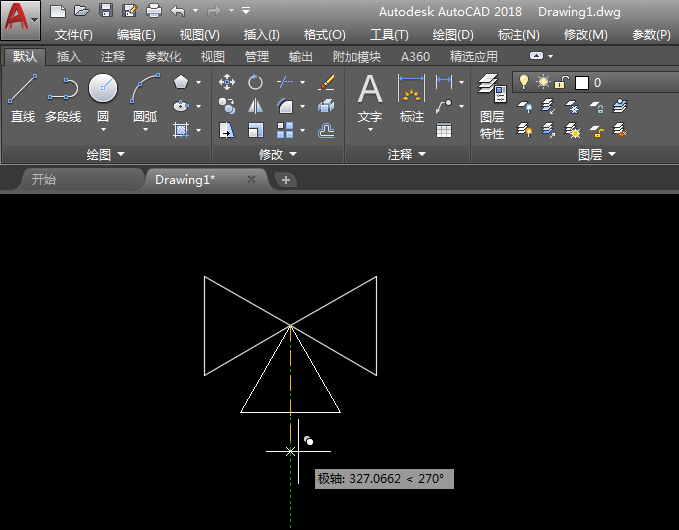

3、再使用旋轉工具，旋轉時進行復制一份出來，如下圖所示：

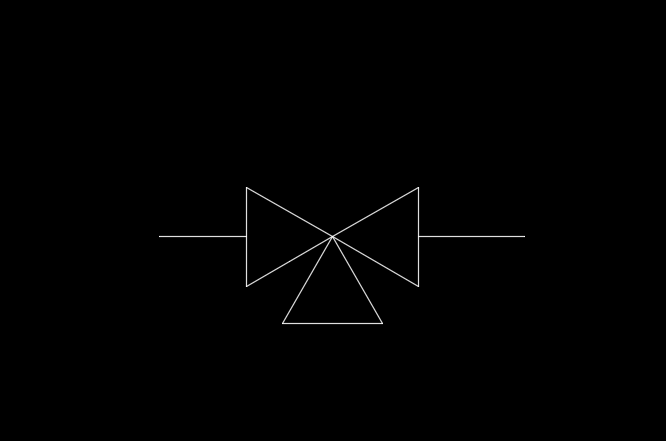

4、然后使用直線工具，繪制兩頭直線，效果如下：

5、CAD三通閥圖例就繪制好了。

以上就是CAD三通閥圖例的畫法，希望大家喜歡，請繼續關注好吧啦網。
