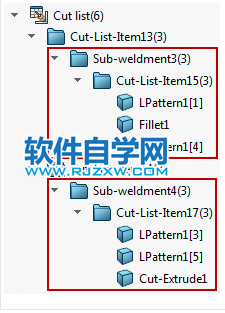

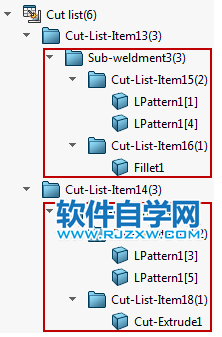

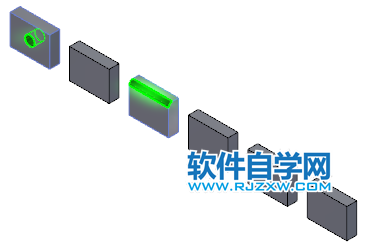

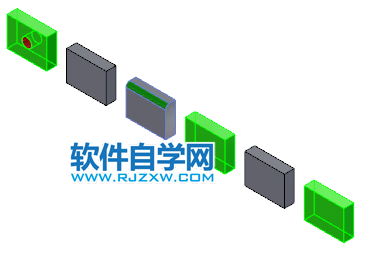

當您使用切割清單排序選項時，將保留子焊件文件夾結構。 如果在兩個不同子焊件文件夾下分組的兩個實體為幾何體相等，則軟件將比較和排序?qū)嶓w與在相同子焊件文件夾下的實體。 該軟件不會排序和分組相同切割清單文件夾下的實體，因?yàn)檫@會斷開子焊件文件夾的設計意圖。此示例使用帶源凸臺-拉伸特征和五個實例的焊件陣列。將切除-拉伸 1 特征添加至源，將圓角 1 特征添加至實例 2。此圖例顯示排序之前的切割清單結構。 請注意獨立的子焊件文件夾，每一個對應多個切割清單項目文件夾。子焊件 3 包含實例 1、2 和 4。子焊件 4 包含源以及實例 3 和 5.在 FeatureManager 設計樹中，您可右鍵單擊切割清單，然后單擊切割清單排序選項。 在 PropertyManager 中，您可選擇收集相同實體。 在要排除的面/特征下，您可選擇切除-拉伸 1 和圓角 1 特征，然后單擊。 此圖例顯示排序之后的切割清單結構。陣列的實體現在相同。但是，排序?qū)⒈Ａ糇趾讣募A結構。 實體在其各個子焊件文件夾下比較和排序。以上就是solidworks2020子焊件的切割清單排序，希望大家喜歡，請繼續關注好吧啦網。
