教大家一個簡單的UG數控車編程
瀏覽:223日期:2023-11-17 13:07:01
下面給大家介紹的是教大家一個簡單的UG數控車編程的方法,具體操作步驟如下:
1、打開UG軟件,創建一個草圖,選XY平面,點擊確定。

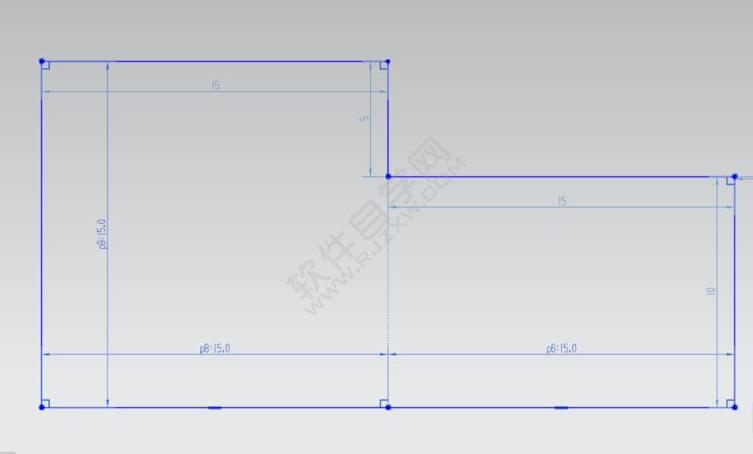

2、然后繪制下面的草圖出來。

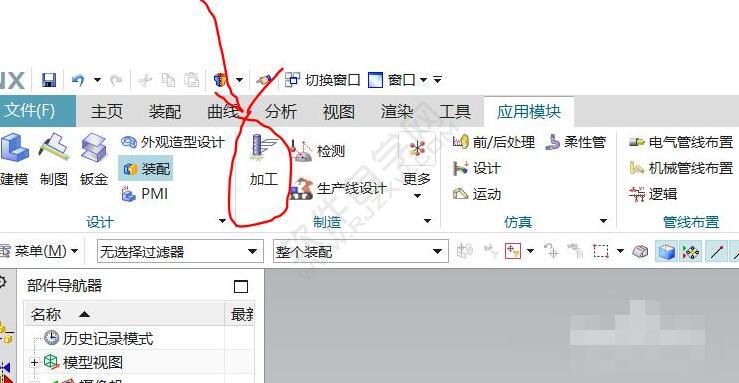

3、然后的點擊加工。

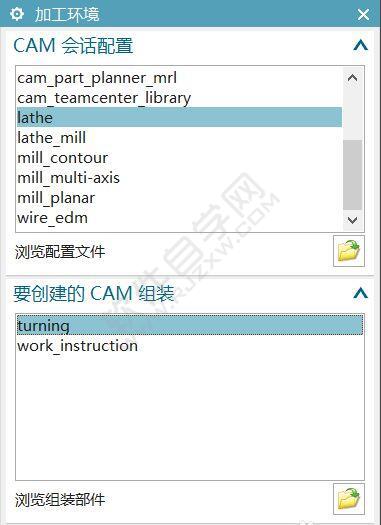

4、選擇加工環境。

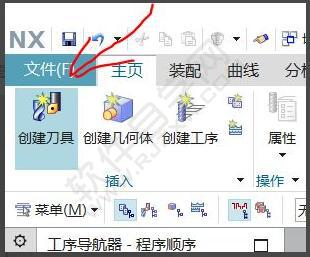

5、再創建刀具。

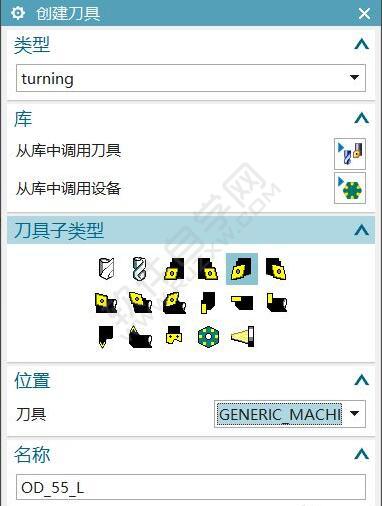

6、選擇刀具類型。

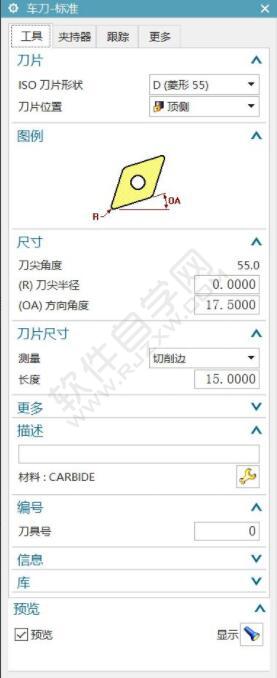

7、設置刀具參數。效果如下:

8、創建幾何體。

9、設置旋轉類型,點擊確定。

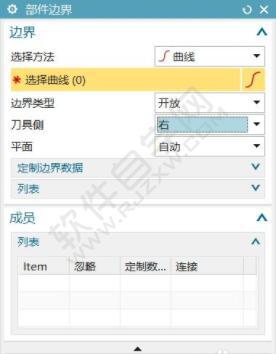

10、設置指定部件邊界。

11、選擇部件邊界曲線。

12、這樣草圖創建實體。

13、在車削工件中,選擇指定毛坯邊界。

14、設置好后,點擊確定。

15、然后點擊創建工序。

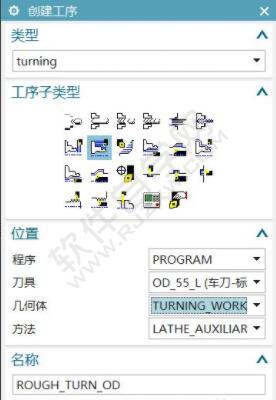

16、在創建工序中,選擇程序與刀具及幾何體。

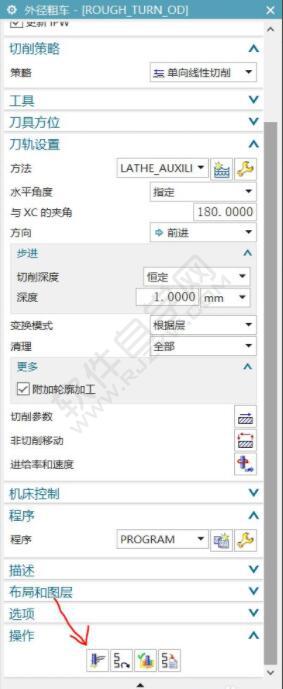

17、設置外徑租車參數。

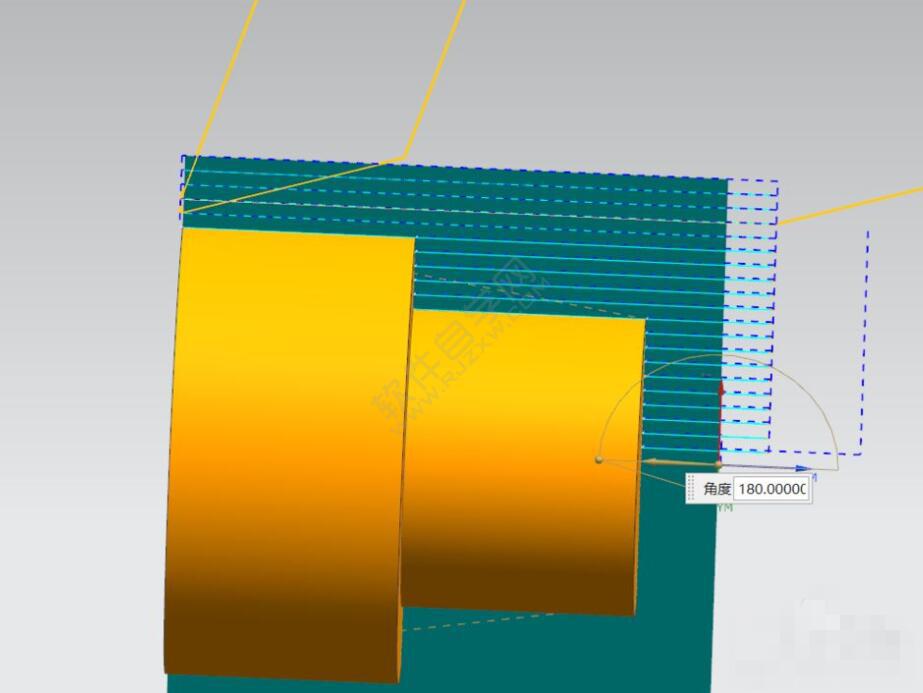

18、然后就可以生成效果了。

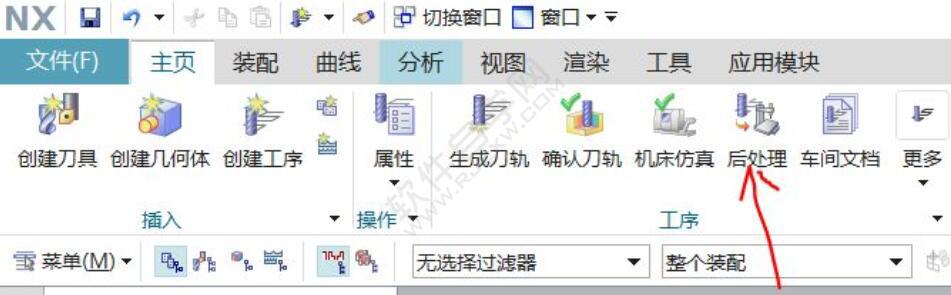

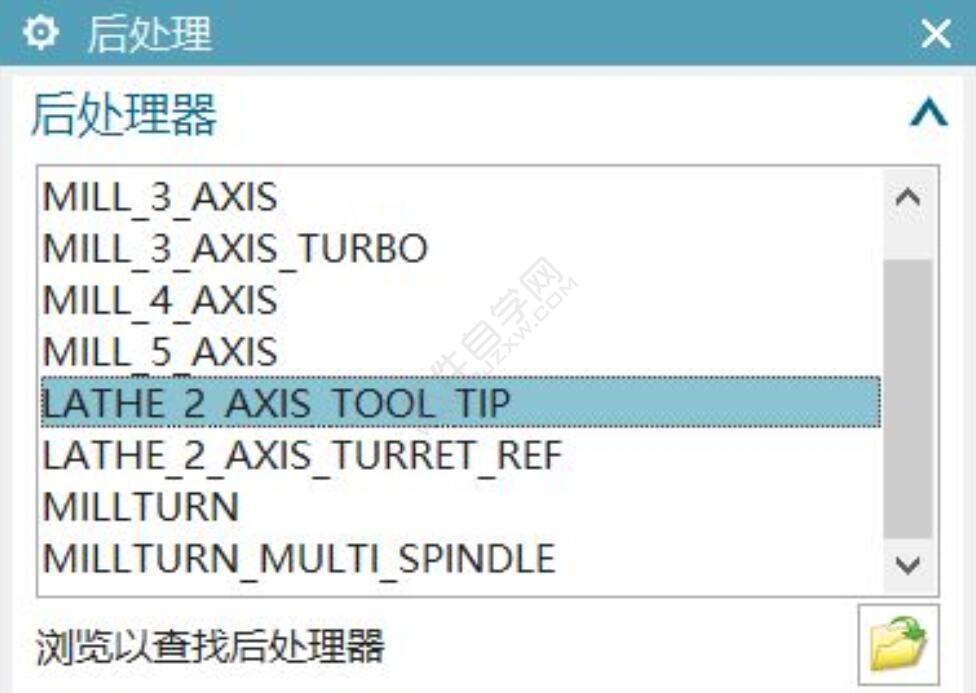

19、點擊生成后處理。效果如下:

20、后處理的設置效果。
