為什么要繪制功能分解圖？

如何在Visio2010繪制功能分解圖,對于編程人員來說，具體分配任務的時候，必須知道自己要做什么，必須了解系統的大體框架。功能分解圖可以幫助我們理清程序的框架，便于大局觀的掌握。如何在Visio2010繪制功能分解圖請看下文.

用Visio2010創建功能分解圖

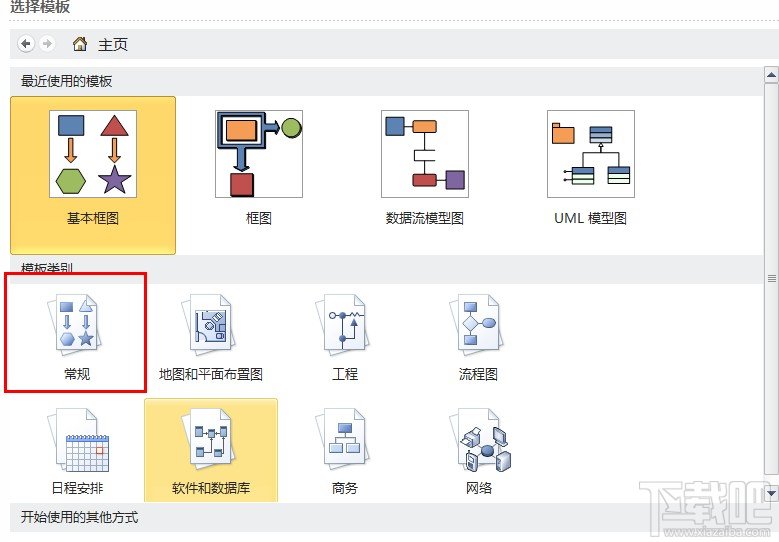

1、選擇模版

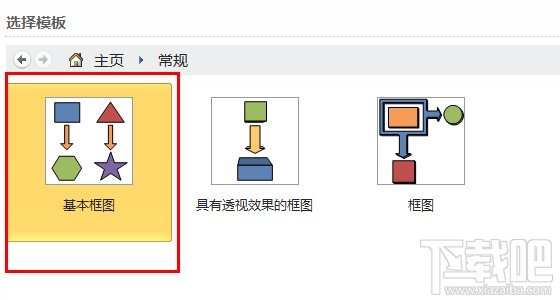

2、選擇基本框圖，以便后面使用里面的圖形進行功能分解圖的繪制。

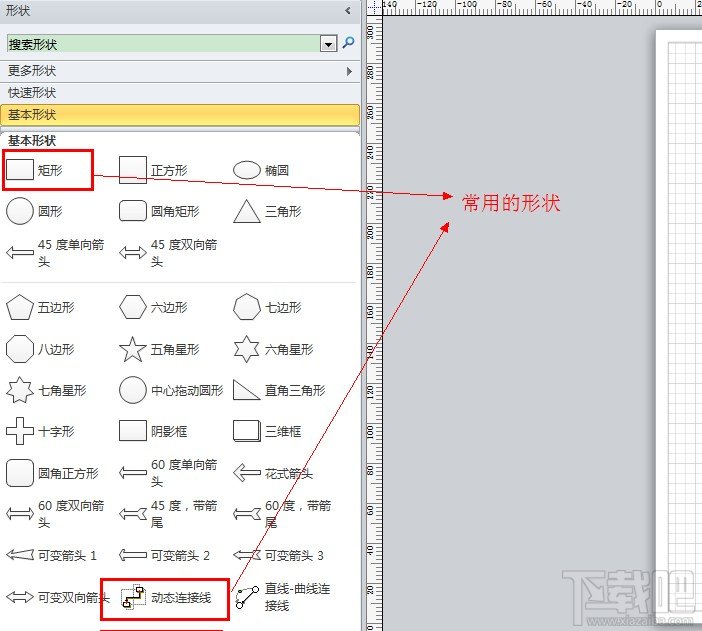

3、常用的圖形符號。正方形代表系統或功能。

創建功能分解圖

以團購系統為例，創建功能分解圖

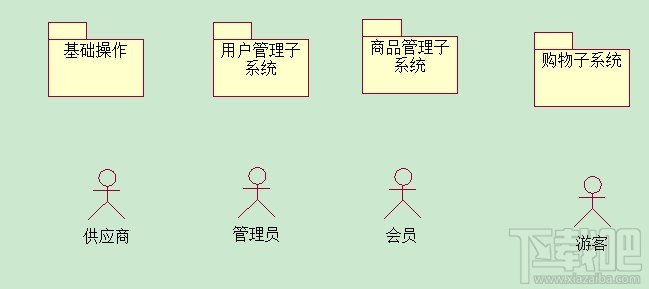

團購系統子系統和人員

步驟

1、確定根元素，其實就是團購系統

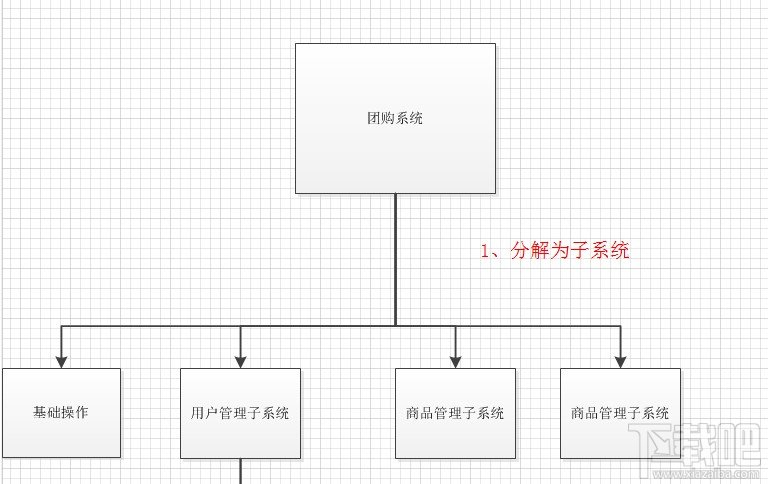

2、確定子系統

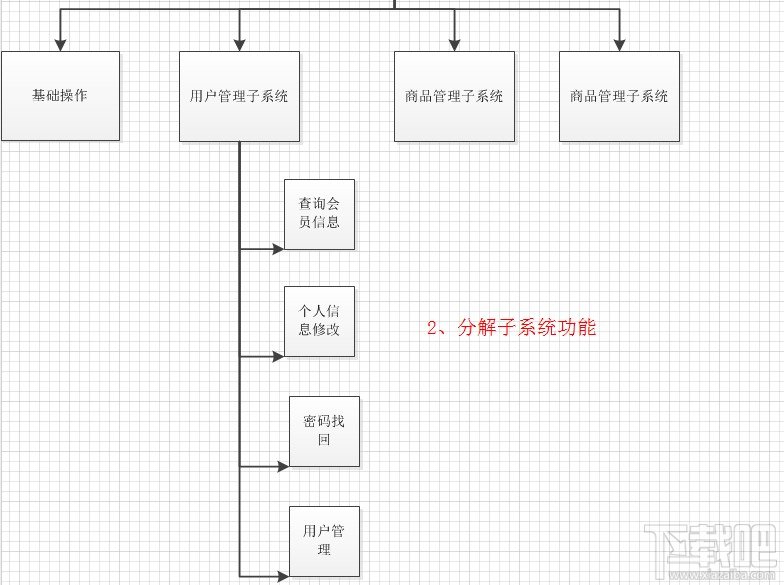

3、細化子系統（以用戶管理子系統為例）

注：這里因?yàn)槠紤]，只細化一個子系統的功能。

自此，功能分解圖已經大體繪制完畢。
