你們的工作中是不是也在使用PPT呢?不過你們曉得PPT是怎么制作環形Point圖的嗎?下文就為你們帶來了PPT制作環形Point圖的具體操作方法。

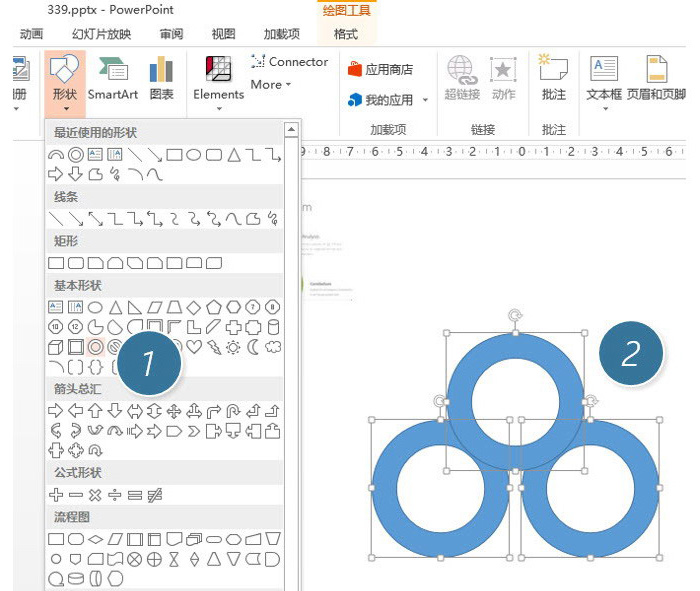

首先在新建PPT中，點擊“插入-圖形-同心圓(下圖 1 處)”按住Shift鍵盤畫出一個正環形，并復制三份調整至下圖效果。

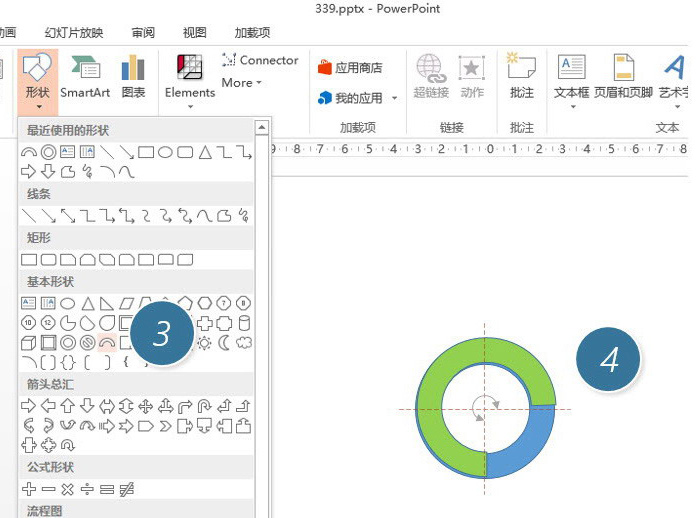

再復制一個同心圓出來，然后在同心圓的基礎上插入一個“空心弧”(下圖 3 處)，將其調整到如下角度(下圖 4 處)。注意空心弧的寬度與同心圓的寬度相同。

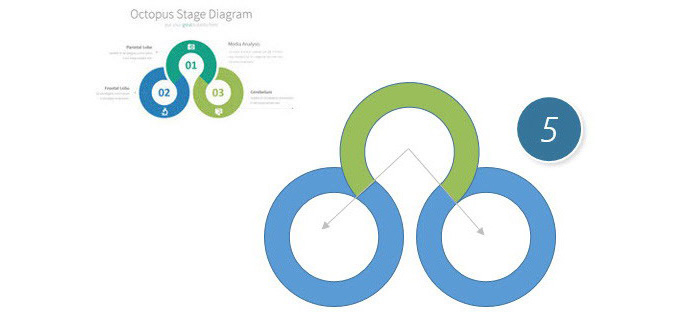

將的空心弧放置于之前的圖形處。注意空心弧與兩個圓的角度。(下圖 5 處)

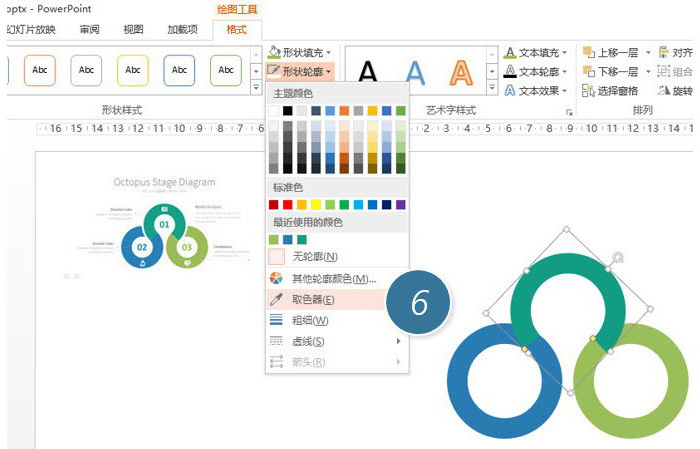

接著去除輪廓線，然后利用取色功能將三個圖形分別取成樣圖的顏色。(下圖 6 處)PPT版本可以用第三方取色軟件來獲取圖形的RGB碼。

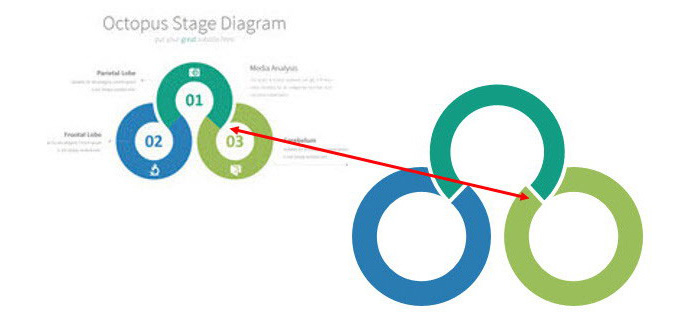

本案例的難點來了，白色的輪廓使如何設置上的?下圖箭頭所指之處。

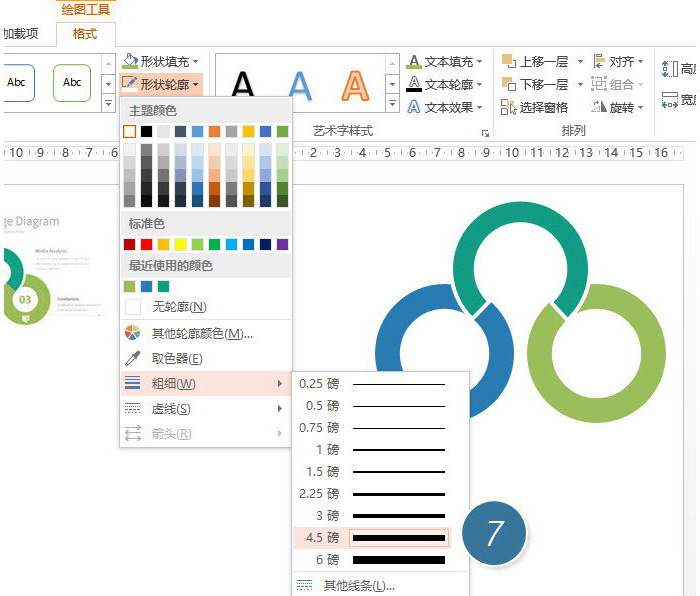

注意觀察后會發現，似乎是這個空心弧設置了白色輪廓線?趕緊來設置看看，將其輪廓線設置為白色，粗細為4.5磅左右。(下圖 7 處)

設置完畢后，發現輪廓好像是有了，但和樣圖的輪廓表達不一樣啊。(下圖箭頭所示)

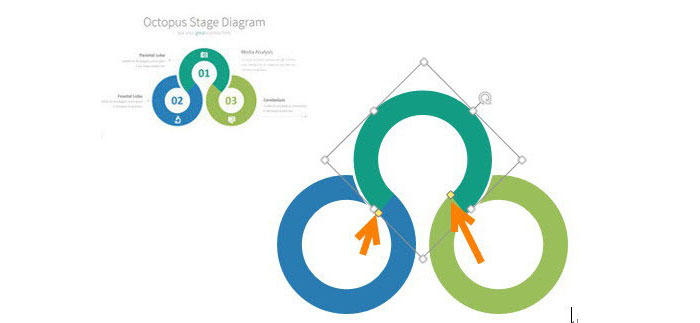

這種問題怎么解決呢，牛閃閃利用“遮擋大法”擋住。在設置輪廓前，復制一個空心弧，將其覆蓋到有輪廓的空心弧上，利用下圖中的黃點調整空心弧位置，蓋住輪廓線部分。

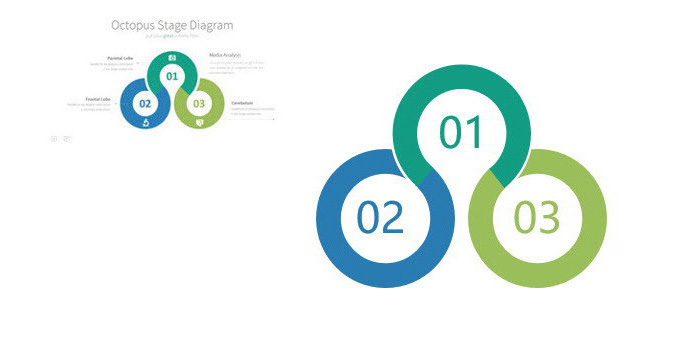

后調節完后，寫上數字標簽，效果如下：

是不是還是很簡單的。如果利用圖形拆分也可以做出這樣的效果。

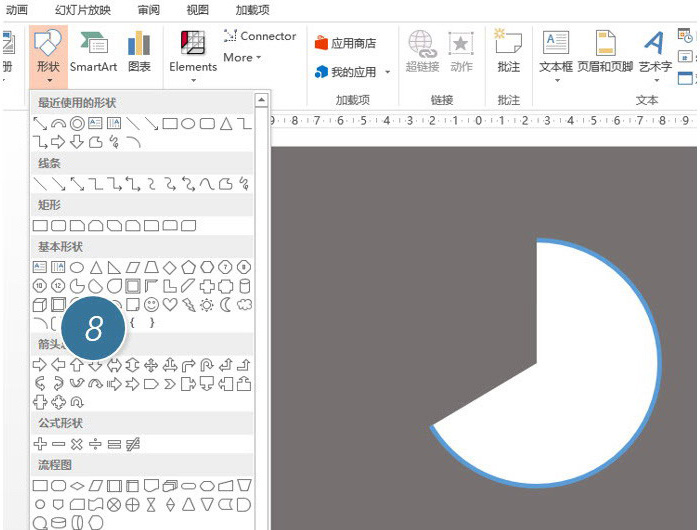

總結：又一個典型的圖形組合的案例，大家可以在這圖形組合的基礎上發揮自己的創意，玩出更有助于PPT核心思想表達的圖形。這需要的注意的是如果利用弧形(下圖 8 處)工具，可以直接做出不需要遮擋輪廓的方法，這里提示如下：

根據上文描述的PPT制作環形Point圖的具體操作方法，你們是不是都學會啦!
