目錄

• 本文結論
• spring-boot-starter-web內部有什么？
• TomcatServletWebServerFactory的作用：獲取WebServer對象
• spring boot啟動的時候啟動tomcat
• 獲取tomcat的配置
• ServletWebServerFactoryCustomizer這個Bean是哪里的？

從源碼層面理解spring boot的默認web容器，以及他們是如何關聯起來的。

本文結論

• 源碼基于spring boot2.6.6
• 項目的pom.xml中存在spring-boot-starter-web的時候，在項目啟動時候就會自動啟動一個Tomcat。
• 自動配置類ServletWebServerFactoryAutoConfiguration找到系統中的所有web容器。我們以tomcat為主。
• 構建TomcatServletWebServerFactory的bean。
• SpringBoot的啟動過程中，會調用核心的refresh方法，內部會執行onRefresh()方法，onRefresh()方法是一個模板方法，他會執行會執行子類ServletWebServerApplicationContext的onRefresh()方法。
• onRefresh()方法中調用getWebServer啟動web容器。

spring-boot-starter-web內部有什么？

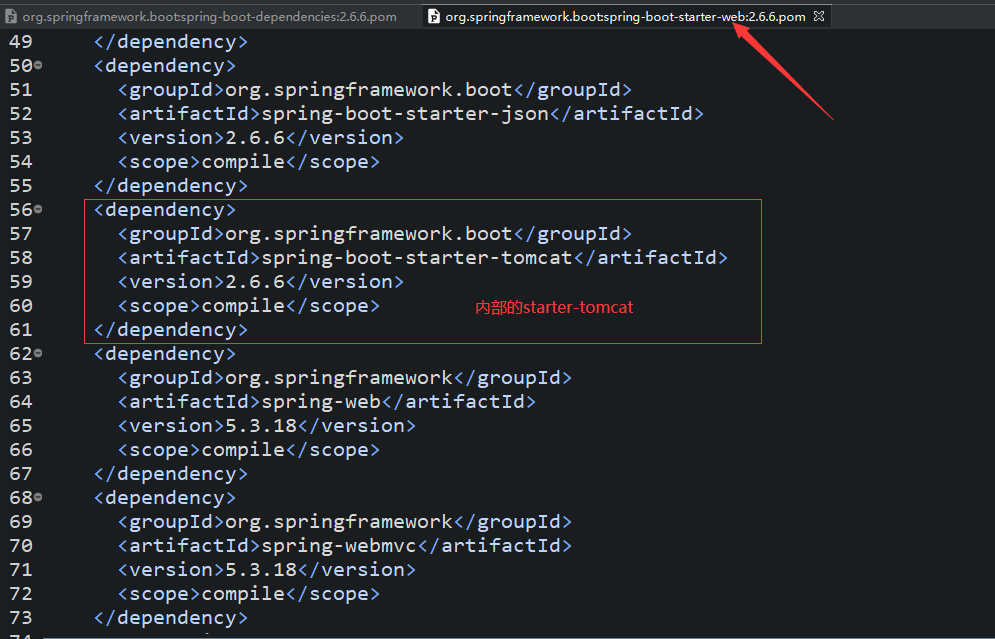

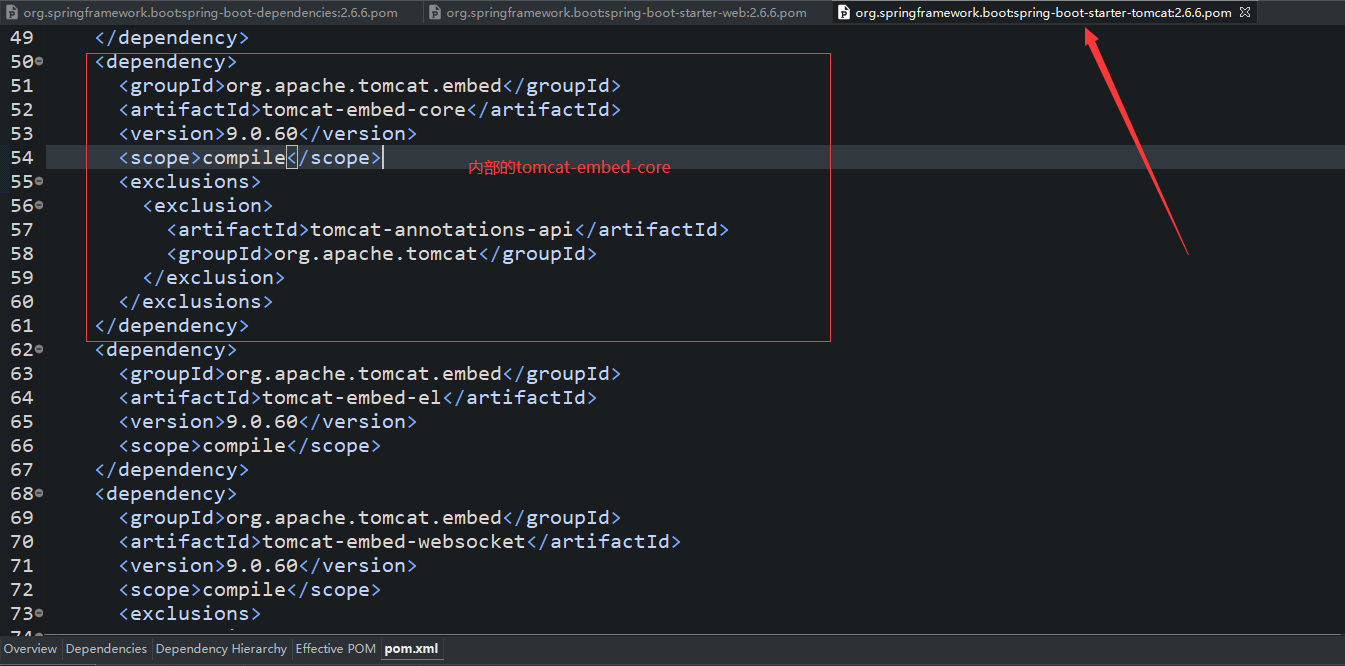

• 在spring-boot-starter-web這個starter中，其實內部間接的引入了spring-boot-starter-tomcat這個starter，這個spring-boot-starter-tomcat又引入了tomcat-embed-core依賴，所以只要我們項目中依賴了spring-boot-starter-web就相當于依賴了Tomcat。

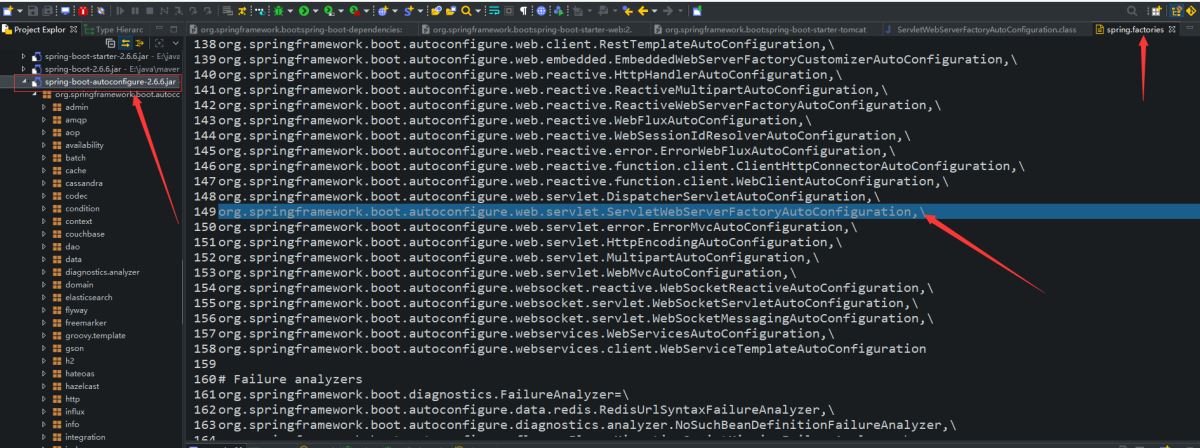

自動配置類：ServletWebServerFactoryAutoConfiguration在spring-boot-autoconfigure-2.6.6.jar這個包中的spring.factories文件內，配置了大量的自動配置類，其中就包括自動配置tomcat的自動配置類：ServletWebServerFactoryAutoConfiguration

自動配置類的代碼如下

// full模式@Configuration(proxyBeanMethods = false)// 配置類解析順序@AutoConfigureOrder(Ordered.HIGHEST_PRECEDENCE)// 條件注解：表示項目依賴中要有ServletRequest類（server api）@ConditionalOnClass(ServletRequest.class)// 表示項目應用類型得是SpringMVC（在啟動過程中獲取的SpringBoot應用類型）@ConditionalOnWebApplication(type = Type.SERVLET)// 讀取server下的配置文件@EnableConfigurationProperties(ServerProperties.class)// import具體的加載配置的類和具體web實現容器@Import({ ServletWebServerFactoryAutoConfiguration.BeanPostProcessorsRegistrar.class,		ServletWebServerFactoryConfiguration.EmbeddedTomcat.class,		ServletWebServerFactoryConfiguration.EmbeddedJetty.class,		ServletWebServerFactoryConfiguration.EmbeddedUndertow.class })public class ServletWebServerFactoryAutoConfiguration {	......}

• ServletRequest是存在于tomcat-embed-core-9.0.60.jar中的的一個類，所以@ConditionalOnClass(ServletRequest.clas s)會滿足。
• spring-boot-starter-web中，間接的引入了spring-web、spring-webmvc等依賴，所以@ConditionalOnWebApplication(type = Type.SERVLET)條件滿足。
• 上面的倆個條件都滿足，所以spring回去解析這個配置類，在解析過程中會發現他import了三個類！我們重點關注EmbeddedTomcat。其他倆個的內部條件注解不滿足！

@Configuration(proxyBeanMethods = false)// tomcat內部的類，肯定都存在@ConditionalOnClass({ Servlet.class, Tomcat.class, UpgradeProtocol.class })// 程序員如果自定義了ServletWebServerFactory的Bean，那么這個Bean就不加載。@ConditionalOnMissingBean(value = ServletWebServerFactory.class, search = SearchStrategy.CURRENT)static class EmbeddedTomcat {    @Bean    TomcatServletWebServerFactory tomcatServletWebServerFactory(ObjectProvider<TomcatConnectorCustomizer> connectorCustomizers,ObjectProvider<TomcatContextCustomizer> contextCustomizers,ObjectProvider<TomcatProtocolHandlerCustomizer<?>> protocolHandlerCustomizers) {    TomcatServletWebServerFactory factory = new TomcatServletWebServerFactory();    // orderedStream()調用時會去Spring容器中找到TomcatConnectorCustomizer類型的Bean，默認是沒有的，程序員可以自己定義。這個Bean可以設置一些tomcat的配置，比如端口、協議...    // TomcatConnectorCustomizer：是用來配置Tomcat中的Connector組件的    factory.getTomcatConnectorCustomizers().addAll(connectorCustomizers.orderedStream().collect(Collectors.toList()));    // TomcatContextCustomizer：是用來配置Tomcat中的Context組件的    factory.getTomcatContextCustomizers().addAll(contextCustomizers.orderedStream().collect(Collectors.toList()));    // TomcatProtocolHandlerCustomizer：是用來配置Tomcat中的ProtocolHandler組件的    factory.getTomcatProtocolHandlerCustomizers().addAll(protocolHandlerCustomizers.orderedStream().collect(Collectors.toList()));    return factory;}    }}

• 對于另外的EmbeddedJetty和EmbeddedUndertow，邏輯類似，都是判斷項目依賴中是否有Jetty和Undertow的依賴，如果有，那么對應在Spring容器中就會存在JettyServletWebServerFactory類型的Bean、或者存在UndertowServletWebServerFactory類型的Bean。

TomcatServletWebServerFactory的作用：獲取WebServer對象

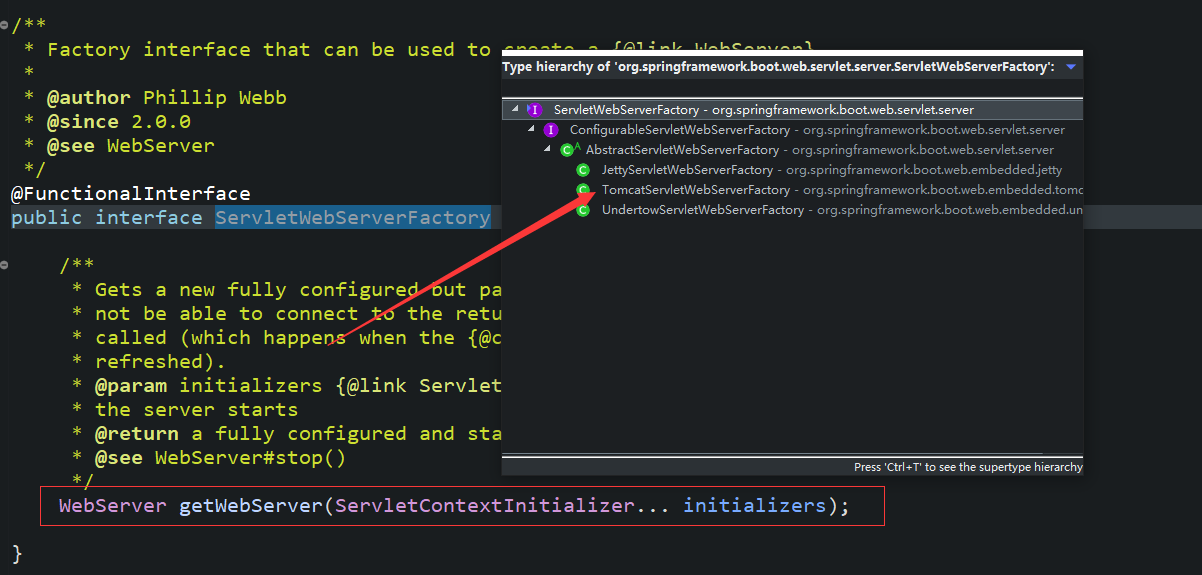

• TomcatServletWebServerFactory他實現了ServletWebServerFactory這個接口。
• ServletWebServerFactory接口內部只有一個方法是獲取WebServer對象。

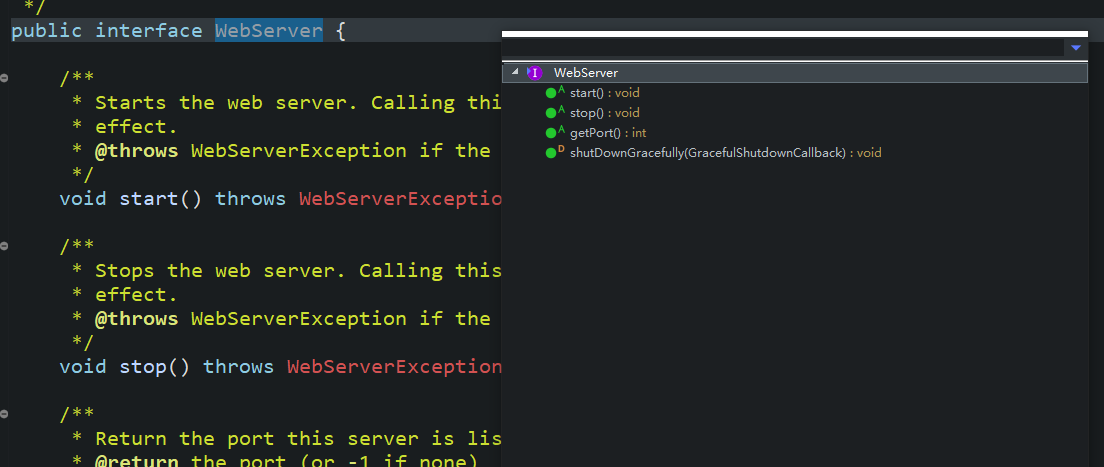

• WebServer擁有啟動、停止、獲取端口等方法,就會發現WebServer其實指的就是Tomcat、Jetty、Undertow。

• 而TomcatServletWebServerFactory就是用來生成Tomcat所對應的WebServer對象，具體一點就是TomcatWebServer對象，并且在生成TomcatWebServer對象時會把Tomcat給啟動起來。
• 在源碼中，調用TomcatServletWebServerFactory對象的getWebServer()方法時就會啟動Tomcat。

public WebServer getWebServer(ServletContextInitializer... initializers) {    if (this.disableMBeanRegistry) {Registry.disableRegistry();    }    // 構建tomcat對象    Tomcat tomcat = new Tomcat();    // 設置相關的屬性    File baseDir = (this.baseDirectory != null) ? this.baseDirectory : createTempDir("tomcat");    tomcat.setBaseDir(baseDir.getAbsolutePath());    for (LifecycleListener listener : this.serverLifecycleListeners) {tomcat.getServer().addLifecycleListener(listener);    }    Connector connector = new Connector(this.protocol);    connector.setThrowOnFailure(true);    tomcat.getService().addConnector(connector);    customizeConnector(connector);    tomcat.setConnector(connector);    tomcat.getHost().setAutoDeploy(false);    configureEngine(tomcat.getEngine());    for (Connector additionalConnector : this.additionalTomcatConnectors) {tomcat.getService().addConnector(additionalConnector);    }    prepareContext(tomcat.getHost(), initializers);    // 啟動tomcat，這個方法內部有this.tomcat.start();    return getTomcatWebServer(tomcat);}

spring boot啟動的時候啟動tomcat

• SpringBoot的啟動過程中，會調用核心的refresh方法，內部會執行onRefresh()方法，onRefresh()方法是一個模板方法，他會執行會執行子類ServletWebServerApplicationContext的onRefresh()方法。

protected void onRefresh() {    // 模板方法，先調用它父類的，一般是空方法    super.onRefresh();    try {// 創建web容器createWebServer();    }    catch (Throwable ex) {throw new ApplicationContextException("Unable to start web server", ex);    }}

這個方法會調用createWebServer()方法。

// 最核心的倆行代碼private void createWebServer() {    ......    // 獲取web容器，多個或者沒有的時候報錯    ServletWebServerFactory factory = getWebServerFactory();    // 調用這個容器的getWebServer方法，上面的啟動tomcat的方法！    this.webServer = factory.getWebServer(getSelfInitializer());    ......}

• getWebServerFactory控制項目組有且只能有一個web容器！

protected ServletWebServerFactory getWebServerFactory() {    // Use bean names so that we don"t consider the hierarchy    // 得到所有類型為ServletWebServerFactory的Bean。TomcatServletWebServerFactory、JettyServletWebServerFactory、UndertowServletWebServerFactory都是他得到子類！    String[] beanNames = getBeanFactory().getBeanNamesForType(ServletWebServerFactory.class);    // 不存在，報錯    if (beanNames.length == 0) {throw new ApplicationContextException("Unable to start ServletWebServerApplicationContext due to missing ServletWebServerFactory bean.");    }    // 存在不止一個，報錯！    if (beanNames.length > 1) {throw new ApplicationContextException("Unable to start ServletWebServerApplicationContext due to multiple ServletWebServerFactory beans : " + StringUtils.arrayToCommaDelimitedString(beanNames));    }    // 返回唯一的一個web容器！    return getBeanFactory().getBean(beanNames[0], ServletWebServerFactory.class);}

獲取tomcat的配置

• 自動配置類ServletWebServerFactoryAutoConfiguration上除了import三個web容器，還import了BeanPostProcessorsRegistrar。
• BeanPostProcessorsRegistrar實現了ImportBeanDefinitionRegistrar，所以他會在spring啟動的時候調用registerBeanDefinitions方法。
• registerBeanDefinitions會注冊一個Bean：webServerFactoryCustomizerBeanPostProcessor。

public void registerBeanDefinitions(AnnotationMetadata importingClassMetadata, BeanDefinitionRegistry registry) {    // Bean工廠，一個Aware回調進行賦值    if (this.beanFactory == null) {return;    }    // 注冊webServerFactoryCustomizerBeanPostProcessor這個Bean。    registerSyntheticBeanIfMissing(registry, "webServerFactoryCustomizerBeanPostProcessor",WebServerFactoryCustomizerBeanPostProcessor.class,WebServerFactoryCustomizerBeanPostProcessor::new);    // 注冊errorPageRegistrarBeanPostProcessor    registerSyntheticBeanIfMissing(registry, "errorPageRegistrarBeanPostProcessor",ErrorPageRegistrarBeanPostProcessor.class, ErrorPageRegistrarBeanPostProcessor::new);}

• webServerFactoryCustomizerBeanPostProcessor實現了BeanPostProcessor，所以他會在啟動的時候調用postProcessBeforeInitialization方法。

private void postProcessBeforeInitialization(WebServerFactory webServerFactory) {    // 找到WebServerFactoryCustomizer的Bean    LambdaSafe.callbacks(WebServerFactoryCustomizer.class, getCustomizers(), webServerFactory)// 標記日志用的類.withLogger(WebServerFactoryCustomizerBeanPostProcessor.class)// 調用customize方法，傳入webServerFactory.invoke((customizer) -> customizer.customize(webServerFactory));}

• postProcessBeforeInitialization中會調用WebServerFactoryCustomizer類customize方法，在系統中的唯一實現：ServletWebServerFactoryCustomizer的customize方法。
• customize把配置中的內容設置到ConfigurableServletWebServerFactory對象中。他的實現TomcatServletWebServerFactory在啟動的時候就會有值！

@Overridepublic void customize(ConfigurableServletWebServerFactory factory) {    PropertyMapper map = PropertyMapper.get().alwaysApplyingWhenNonNull();    map.from(this.serverProperties::getPort).to(factory::setPort);    map.from(this.serverProperties::getAddress).to(factory::setAddress);    map.from(this.serverProperties.getServlet()::getContextPath).to(factory::setContextPath);    map.from(this.serverProperties.getServlet()::getApplicationDisplayName).to(factory::setDisplayName);    map.from(this.serverProperties.getServlet()::isRegisterDefaultServlet).to(factory::setRegisterDefaultServlet);    map.from(this.serverProperties.getServlet()::getSession).to(factory::setSession);    map.from(this.serverProperties::getSsl).to(factory::setSsl);    map.from(this.serverProperties.getServlet()::getJsp).to(factory::setJsp);    map.from(this.serverProperties::getCompression).to(factory::setCompression);    map.from(this.serverProperties::getHttp2).to(factory::setHttp2);    map.from(this.serverProperties::getServerHeader).to(factory::setServerHeader);    map.from(this.serverProperties.getServlet()::getContextParameters).to(factory::setInitParameters);    map.from(this.serverProperties.getShutdown()).to(factory::setShutdown);    for (WebListenerRegistrar registrar : this.webListenerRegistrars) {registrar.register(factory);    }    if (!CollectionUtils.isEmpty(this.cookieSameSiteSuppliers)) {factory.setCookieSameSiteSuppliers(this.cookieSameSiteSuppliers);    }}

ServletWebServerFactoryCustomizer這個Bean是哪里的？

• 在我們自動配置類ServletWebServerFactoryAutoConfiguration中定義。

@Beanpublic ServletWebServerFactoryCustomizer servletWebServerFactoryCustomizer(ServerProperties serverProperties, ObjectProvider<WebListenerRegistrar> webListenerRegistrars, ObjectProvider<CookieSameSiteSupplier> cookieSameSiteSuppliers) {    return new ServletWebServerFactoryCustomizer(serverProperties,webListenerRegistrars.orderedStream().collect(Collectors.toList()),cookieSameSiteSuppliers.orderedStream().collect(Collectors.toList()));}

到此這篇關于Spring boot整合tomcat底層原理的文章就介紹到這了,更多相關Spring boot整合tomcat內容請搜索以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持！
