IDEA使用SequenceDiagram插件繪制時序圖的方法
最近看代碼,由于代碼的調用層級深度比較多,層層深入到某處時,已經忘記了身處何處,雖然自己可以使用一些畫圖工具來時序圖,但是,這種情況下,自己畫時序圖很繁瑣,比較浪費時間,上網找了一下IDEA有一個插件可以自動生成時序圖,工具名稱:SequenceDiagram
下載安裝
方式1

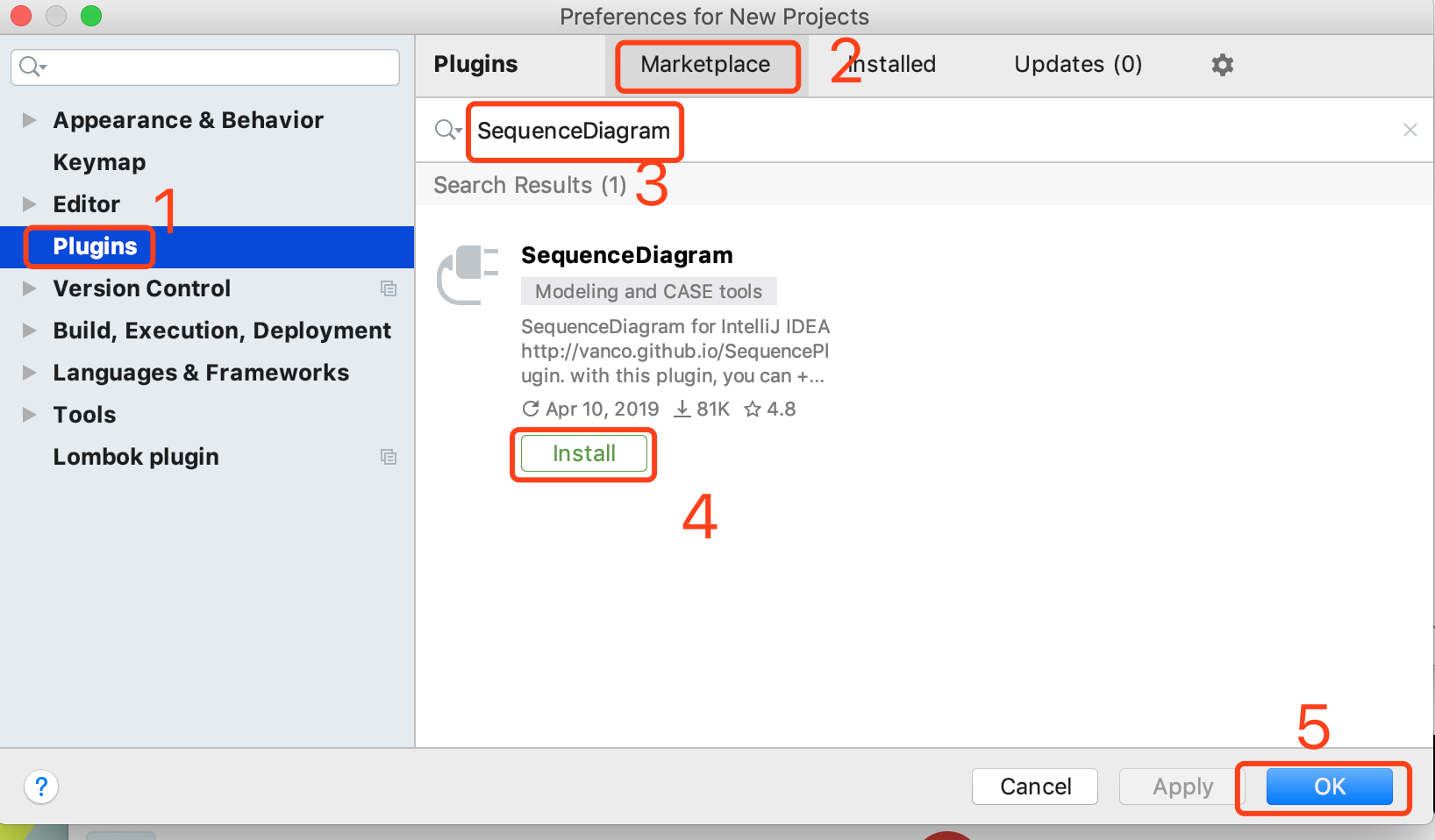

可以在IDEA的Plugins中搜索上面的插件名,就可以安裝插件了,如下圖:

方式2
如果在IDEA的插件搜索中未找到插件,可以從官網上下載,然后在IDEA中選擇“本地安裝”即可,插件的下載地址:https://plugins.jetbrains.com/plugin/8286-sequencediagram/versions。
使用方式

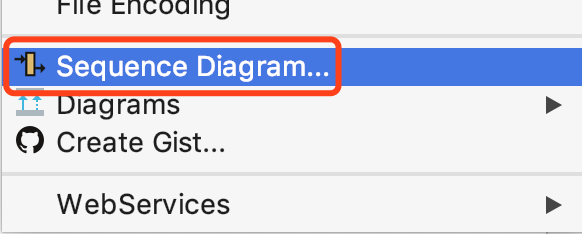

1、選中方法名(注意不要選類名),然后點擊鼠標右鍵(顯示可選項),選擇Sequence Diagram

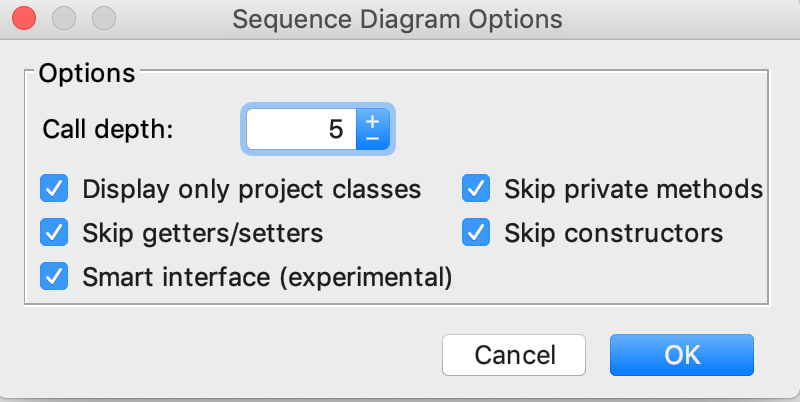

2、根據彈出框,根據自己的情況,設置調用深度,點擊OK就可以生成時序圖了

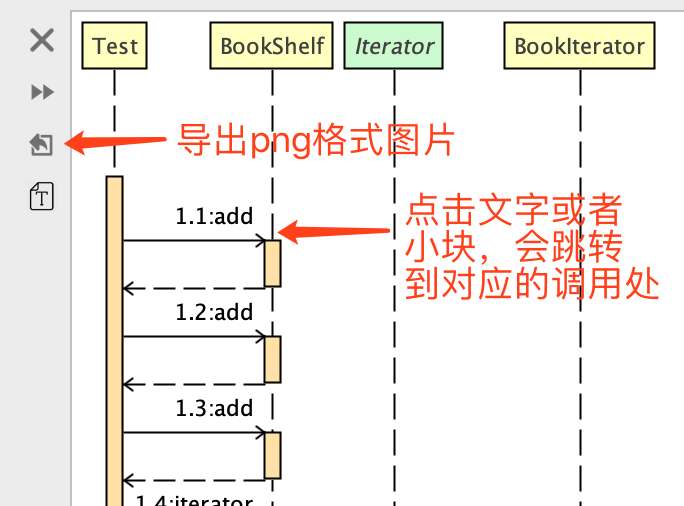

3、查看生成的時序圖

到此這篇關于IDEA使用SequenceDiagram插件繪制時序圖的方法的文章就介紹到這了,更多相關IDEA SequenceDiagram時序圖內容請搜索好吧啦網以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持好吧啦網!
