近日有朋友問我有沒有如下圖效果的開源控件

相信大家無論是用IOS還是Android,都對這種效果不陌生，很多主流APP都會有這樣或類似的效果，之前也打算研究一下這類控件的代碼，苦于一直不知道應該怎么搜索這種效果(就是關鍵詞)或者所搜的結果不是自己想要的，所以就一直擱置了下來。

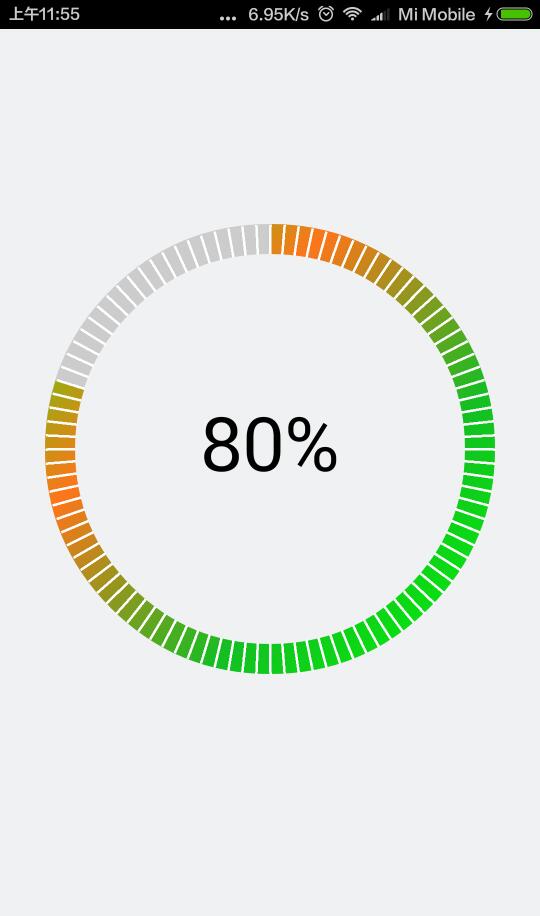

正好朋友需要這種效果，所以就忙里偷閑寫了一個類似的、更加常見和適用范圍更多的控件，效果如下圖所示：

自定義上圖所示效果的控件時，其實就是用Canvas繪制不同效果，比如漸變圓弧背景、圓周白色分割線、中間文字等，這篇博客也根據繪制的順序依次闡述。

1.自定義CircleProgressBar，繼承View，并實現響應的構造函數

代碼如下：

/** * Created by WangChunLei on 2016.1.16 * E-mail:wcl_android@163.com */public class GradientProgressBar extends View { public GradientProgressBar(Context context) { super(context); init(); } public GradientProgressBar(Context context, AttributeSet attrs) { super(context, attrs); init(); } public GradientProgressBar(Context context, AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); init(); }}

其中init方法是對相關畫筆進行初始化的方法，init方法代碼如下：

private void init() { backCirclePaint = new Paint(); backCirclePaint.setStyle(Paint.Style.STROKE); backCirclePaint.setAntiAlias(true); backCirclePaint.setColor(Color.LTGRAY); backCirclePaint.setStrokeWidth(circleBorderWidth);// backCirclePaint.setMaskFilter(new BlurMaskFilter(20, BlurMaskFilter.Blur.OUTER)); gradientCirclePaint = new Paint(); gradientCirclePaint.setStyle(Paint.Style.STROKE); gradientCirclePaint.setAntiAlias(true); gradientCirclePaint.setColor(Color.LTGRAY); gradientCirclePaint.setStrokeWidth(circleBorderWidth); linePaint = new Paint(); linePaint.setColor(Color.WHITE); linePaint.setStrokeWidth(5); textPaint = new Paint(); textPaint.setAntiAlias(true); textPaint.setTextSize(textSize); textPaint.setColor(Color.BLACK); }

2.測量控件的寬高-onMeasure

onMeasure是自定義控件的第一步，目的就是測量得到該控件應該占有的寬高尺寸。其中onMeasure方法的代碼如下：

@Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { int measureWidth = MeasureSpec.getSize(widthMeasureSpec); int measureHeight = MeasureSpec.getSize(heightMeasureSpec); setMeasuredDimension(Math.min(measureWidth, measureHeight), Math.min(measureWidth, measureHeight)); }

貼上onMeasure的代碼后，大家估計是很少見過測量過程這么簡單的onMeasure，不要介意，有興趣的同僚們可以細化一下這個測量過程，對不同的測量模式分別進行處理和測量，讓控件適配效果更好更完善！

onMeasure方法中，分別獲取期望的寬度和高度，并取其中較小的尺寸作為該控件的寬和高。

3.依次繪制不同的控件組成部分。

因為控件是直接繼承自View,所以不需要再處理onLayout方法，這也是自定義View的難度遠小于自定義ViewGroup的原因，但繼承ViewGroup也并不一定要重寫onMeasure。 要實現如圖所示的效果，需要分以下步驟依次實現

(1)繪制灰色空心圓環 (2)繪制顏色漸變的圓環 (3)繪制圓環上分割的白色線條 (4)繪制百分比文字等。

繪制過程過，后繪制的內容如果與之前繪制的內容存在交集，則后繪制的內容會覆蓋掉之前繪制的內容。

按照上述步驟依次介紹

在繪制過程中，會產生以下成員變量，下文中會用到：

/*圓弧線寬*/ private float circleBorderWidth = TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 20, getResources().getDisplayMetrics()); /*內邊距*/ private float circlePadding = TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 20, getResources().getDisplayMetrics()); /*字體大小*/ private float textSize = TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 50, getResources().getDisplayMetrics()); /*繪制圓周的畫筆*/ private Paint backCirclePaint; /*繪制圓周白色分割線的畫筆*/ private Paint linePaint; /*繪制文字的畫筆*/ private Paint textPaint; /*百分比*/ private int percent = 0; /*漸變圓周顏色數組*/ private int[] gradientColorArray = new int[]{Color.GREEN, Color.parseColor('#fe751a'), Color.parseColor('#13be23'), Color.GREEN}; private Paint gradientCirclePaint;

3.1繪制灰色空心圓環

代碼如下：

//1.繪制灰色背景圓環 canvas.drawArc( new RectF(circlePadding * 2, circlePadding * 2, getMeasuredWidth() - circlePadding * 2, getMeasuredHeight() - circlePadding * 2), -90, 360, false, backCirclePaint);

其中，-90為繪制圓弧的起始角度，360是圓弧繪制的角度，即sweepAngle.

3.2繪制顏色漸變的圓環

//2.繪制顏色漸變圓環 LinearGradient linearGradient = new LinearGradient(circlePadding, circlePadding, getMeasuredWidth() - circlePadding, getMeasuredHeight() - circlePadding, gradientColorArray, null, Shader.TileMode.MIRROR); gradientCirclePaint.setShader(linearGradient); gradientCirclePaint.setShadowLayer(10, 10, 10, Color.RED); canvas.drawArc( new RectF(circlePadding * 2, circlePadding * 2, getMeasuredWidth() - circlePadding * 2, getMeasuredHeight() - circlePadding * 2), -90, (float) (percent / 100.0) * 360, false, gradientCirclePaint);

其中，linearGradient是Paint的shadow,是為了圓弧的顏色漸變效果的而需要設置的，日常開發中應用頻率不高，但的確是可以實現非常理想的顏色漸變效果。

3.3繪制圓環上分割的白色線條

繪制圓弧上的白色線條時，需要進行一些簡單的運算，比如線條的起始坐標startX,startY和線條的終止坐標stopX,stopY等，利用簡單的三角函數還是很容易去計算出來的。 效果中，將圓弧使用白色線條平分成100分，每一個的階級為1，可以滿足int類型的百分比與效果圖比例的一致。

//半徑float radius = (getMeasuredWidth() - circlePadding * 3) / 2; //X軸中點坐標 int centerX = getMeasuredWidth() / 2; //3.繪制100份線段，切分空心圓弧 for (float i = 0; i < 360; i += 3.6) { double rad = i * Math.PI / 180; float startX = (float) (centerX + (radius - circleBorderWidth) * Math.sin(rad)); float startY = (float) (centerX + (radius - circleBorderWidth) * Math.cos(rad)); float stopX = (float) (centerX + radius * Math.sin(rad) + 1); float stopY = (float) (centerX + radius * Math.cos(rad) + 1); canvas.drawLine(startX, startY, stopX, stopY, linePaint); }

3.4繪制百分比文字等

最后繪制百分比文字。 繪制文字時，為了保持文字的中心點和圓弧的原點一致，需要先測量得到要顯示文字的寬度和高度，然后再進行一些簡單的運算，原理不再贅述，相信大家數學一定都比我好。

//4.繪制文字float textWidth = textPaint.measureText(percent + '%');int textHeight = (int) (Math.ceil(textPaint.getFontMetrics().descent - textPaint.getFontMetrics().ascent) + 2); canvas.drawText(percent + '%', centerX - textWidth / 2, centerX + textHeight / 4, textPaint);

最后，暴漏一個公共的方法供改變顯示的百分比，代碼如下：

/** * 設置百分比 * * @param percent */ public void setPercent(int percent) { if (percent < 0) { percent = 0; } else if (percent > 100) { percent = 100; } this.percent = percent; invalidate(); }

至此，所有繪制過程簡述完畢，130行代碼就能實現很炫酷的效果有木有？

最后，貼上項目完整代碼，供懶得看實現過程的同僚們使用，O(∩_∩)O哈哈~

package com.example.myview;import android.content.Context;import android.graphics.*;import android.util.AttributeSet;import android.util.TypedValue;import android.view.View;/** * Created by WangChunLei on 2016.1.16 * e-mail:wcl_android@163.com */public class GradientProgressBar extends View { /*圓弧線寬*/ private float circleBorderWidth = TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 20, getResources().getDisplayMetrics()); /*內邊距*/ private float circlePadding = TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 20, getResources().getDisplayMetrics()); /*字體大小*/ private float textSize = TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 50, getResources().getDisplayMetrics()); /*繪制圓周的畫筆*/ private Paint backCirclePaint; /*繪制圓周白色分割線的畫筆*/ private Paint linePaint; /*繪制文字的畫筆*/ private Paint textPaint; /*百分比*/ private int percent = 0; /*漸變圓周顏色數組*/ private int[] gradientColorArray = new int[]{Color.GREEN, Color.parseColor('#fe751a'), Color.parseColor('#13be23'), Color.GREEN}; private Paint gradientCirclePaint; public GradientProgressBar(Context context) { super(context); init(); } public GradientProgressBar(Context context, AttributeSet attrs) { super(context, attrs); init(); } public GradientProgressBar(Context context, AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); init(); } private void init() { backCirclePaint = new Paint(); backCirclePaint.setStyle(Paint.Style.STROKE); backCirclePaint.setAntiAlias(true); backCirclePaint.setColor(Color.LTGRAY); backCirclePaint.setStrokeWidth(circleBorderWidth);// backCirclePaint.setMaskFilter(new BlurMaskFilter(20, BlurMaskFilter.Blur.OUTER)); gradientCirclePaint = new Paint(); gradientCirclePaint.setStyle(Paint.Style.STROKE); gradientCirclePaint.setAntiAlias(true); gradientCirclePaint.setColor(Color.LTGRAY); gradientCirclePaint.setStrokeWidth(circleBorderWidth); linePaint = new Paint(); linePaint.setColor(Color.WHITE); linePaint.setStrokeWidth(5); textPaint = new Paint(); textPaint.setAntiAlias(true); textPaint.setTextSize(textSize); textPaint.setColor(Color.BLACK); } @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { int measureWidth = MeasureSpec.getSize(widthMeasureSpec); int measureHeight = MeasureSpec.getSize(heightMeasureSpec); setMeasuredDimension(Math.min(measureWidth, measureHeight), Math.min(measureWidth, measureHeight)); } @Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); //1.繪制灰色背景圓環 canvas.drawArc( new RectF(circlePadding * 2, circlePadding * 2, getMeasuredWidth() - circlePadding * 2, getMeasuredHeight() - circlePadding * 2), -90, 360, false, backCirclePaint); //2.繪制顏色漸變圓環 LinearGradient linearGradient = new LinearGradient(circlePadding, circlePadding, getMeasuredWidth() - circlePadding, getMeasuredHeight() - circlePadding, gradientColorArray, null, Shader.TileMode.MIRROR); gradientCirclePaint.setShader(linearGradient); gradientCirclePaint.setShadowLayer(10, 10, 10, Color.RED); canvas.drawArc( new RectF(circlePadding * 2, circlePadding * 2, getMeasuredWidth() - circlePadding * 2, getMeasuredHeight() - circlePadding * 2), -90, (float) (percent / 100.0) * 360, false, gradientCirclePaint); //半徑 float radius = (getMeasuredWidth() - circlePadding * 3) / 2; //X軸中點坐標 int centerX = getMeasuredWidth() / 2; //3.繪制100份線段，切分空心圓弧 for (float i = 0; i < 360; i += 3.6) { double rad = i * Math.PI / 180; float startX = (float) (centerX + (radius - circleBorderWidth) * Math.sin(rad)); float startY = (float) (centerX + (radius - circleBorderWidth) * Math.cos(rad)); float stopX = (float) (centerX + radius * Math.sin(rad) + 1); float stopY = (float) (centerX + radius * Math.cos(rad) + 1); canvas.drawLine(startX, startY, stopX, stopY, linePaint); } //4.繪制文字 float textWidth = textPaint.measureText(percent + '%'); int textHeight = (int) (Math.ceil(textPaint.getFontMetrics().descent - textPaint.getFontMetrics().ascent) + 2); canvas.drawText(percent + '%', centerX - textWidth / 2, centerX + textHeight / 4, textPaint); } /** * 設置百分比 * * @param percent */ public void setPercent(int percent) { if (percent < 0) { percent = 0; } else if (percent > 100) { percent = 100; } this.percent = percent; invalidate(); }}

最后，貼上自定義控件代碼(自定義控件、Activity，布局文件)下載地址： Android圓形進度CircleProgressBar

以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持好吧啦網。
