先看看實現的效果

這個場景主要是模擬我們有些app里面的刮刮樂中獎的效果，主要是利用Android的proterDuffXfermode這個類去實現的。

proterDuffXfermode

在用Android中的Canvas進行繪圖時，可以通過使用PorterDuffXfermode將所繪制的圖形的像素與Canvas中對應位置的像素按照一定規則進行混合，形成新的像素值，從而更新Canvas中最終的像素顏色值，這樣會創建很多有趣的效果。PorterDuffXfermode的功能十分的強大，其他的應用場景這里就不多介紹，主要是看，刮刮樂的實現和原理。

public class PorterDuffXfermode extends Xfermode

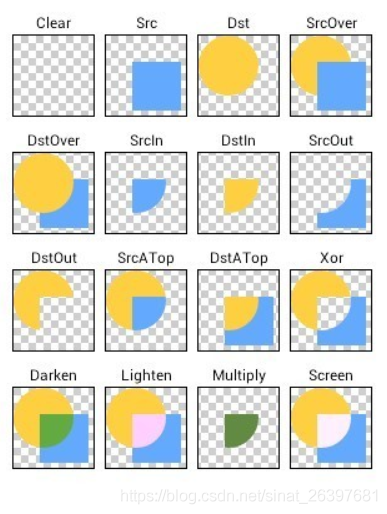

PorterDuffXfermode 繼承了Xfermode，使用的時候注意的API是Paint.setXfermode(Xfermode xfermode)。PorterDuffXfermode支持以下十幾種像素顏色的混合模式，分別為：CLEAR、SRC、DST、SRC_OVER、DST_OVER、SRC_IN、DST_IN、SRC_OUT、DST_OUT、SRC_ATOP、DST_ATOP、XOR、DARKEN、LIGHTEN、MULTIPLY、SCREEN。這里是使用PorterDuff.Mode.DST_IN，取兩層繪制交集,顯示下層。這個模式，來進行操作的。

自定義view繼承ImageView代碼比較少，我就直接來了

public class ProterDuffXfermodeView extends AppCompatImageView { private Bitmap mBgBitmap,mFgBitmap; private Paint mPaint; private Canvas mCanvas; private Path mPath; public ProterDuffXfermodeView(Context context, AttributeSet attrs) { super(context,attrs); init(); } private void init() { //創建Paint mPaint=new Paint(); //設置透明度 mPaint.setAlpha(0); //設置Xfermode模式 mPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.DST_IN)); //Paint類型 mPaint.setStyle(Paint.Style.STROKE); //Paint.Join.MITER-銳角，ROUND-圓弧，BEVEL-直線 mPaint.setStrokeJoin(Paint.Join.ROUND); mPaint.setStrokeWidth(50); //線帽 mPaint.setStrokeCap(Paint.Cap.ROUND); mPath=new Path(); Drawable drawable =getDrawable(); mBgBitmap=((BitmapDrawable)drawable).getBitmap(); mFgBitmap=Bitmap.createBitmap(mBgBitmap.getWidth(),mBgBitmap.getHeight(),Bitmap.Config.ARGB_8888); mCanvas=new Canvas(mFgBitmap); mCanvas.drawColor(Color.GRAY); } @Override public boolean onTouchEvent(MotionEvent event) { switch (event.getAction()) { case MotionEvent.ACTION_DOWN: mPath.reset(); mPath.moveTo(event.getX(), event.getY()); break; case MotionEvent.ACTION_MOVE: mPath.lineTo(event.getX(), event.getY()); break; } mCanvas.drawPath(mPath, mPaint); invalidate(); return true; } @Override protected void onDraw(Canvas canvas) { canvas.drawBitmap(mBgBitmap, 0, 0,null); canvas.drawBitmap(mFgBitmap, 0, 0,null); }}

首先有兩個bitmap，一個是背景(刮刮樂的照片)，一個是前置的(灰色遮擋)。這里解釋一下幾個API

//設置畫筆的樣式 mPaint.setStyle(Paint.Style.FILL);//填充內容 mPaint.setStyle(Paint.Style.FILL_AND_STROKE); mPaint.setStyle(Paint.Style.STROKE);//描邊 //線帽 mPaint.setStrokeCap(Paint.Cap.BUTT);//沒有 mPaint.setStrokeCap(Paint.Cap.ROUND);//圓的 mPaint.setStrokeCap(Paint.Cap.SQUARE);//方形mPaint.setStrokeJoin(Paint.Join.MITER);//銳角mPaint.setStrokeJoin(Paint.Join.ROUND);//圓弧mPaint.setStrokeJoin(Paint.Join.BEVEL);//直線

別的API都好理解，這里就不介紹了。onTouchEvent事件分發主要使用了PathPath封裝了由直線和曲線(二次，三次貝塞爾曲線)構成的幾何路徑。你能用Canvas中的drawPath來把這條路徑畫出來(同樣支持Paint的不同繪制模式)，也可以用于剪裁畫布和根據路徑繪制文字。我們有時會用Path來描述一個圖像的輪廓，所以也會稱為輪廓線(輪廓線僅是Path的一種使用方法，兩者并不等價)。Path詳解 如果不了解可以看下這篇文章moveTo 移動下一次操作的起點位置lineTo 添加上一個點到當前點之間的直線到Path主要用到了這兩個api最后就是onDraw().

XML直接引用自定義view即可。當然，實現這個功能可能還有其它寫法，這里只是提供一種思路，也是最簡單的實現。
