本文實例為大家分享了android UI繪制加減號按鈕的具體代碼，供大家參考，具體內容如下

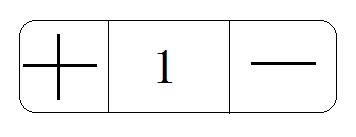

在項目中我們常常會用到這么一個view。

這時候我們會選擇使用兩個圖片來相互切換。其實，只要會基本的2D繪圖這樣簡單的圖片自己繪制出來不在話下。

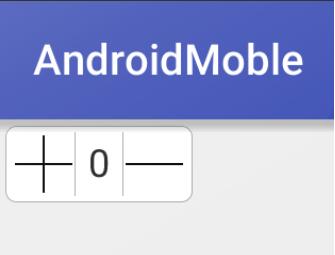

先給出我做出來的效果圖：

接下來，我將給出加號減號繪制的代碼以供大家參考：

以下是關鍵代碼

/** * +號 */public class AddView extends View { protected Paint paint; protected int HstartX, HstartY, HendX, HendY;//水平的線 protected int SstartX, SstartY, SsendX, SsendY;//垂直的線 protected int paintWidth = 2;//初始化加號的粗細為10 protected int paintColor = Color.BLACK;//畫筆顏色黑色 protected int padding = 3;//默認3的padding public int getPadding() {return padding; } //讓外界調用，修改padding的大小 public void setPadding(int padding) {SsendY = HendX = width - padding;SstartY = HstartX = padding; } //讓外界調用，修改加號顏色 public void setPaintColor(int paintColor) {paint.setColor(paintColor); } //讓外界調用，修改加號粗細 public void setPaintWidth(int paintWidth) {paint.setStrokeWidth(paintWidth); } public AddView(Context context, AttributeSet attrs) {super(context, attrs);initView(); } private void initView() {paint = new Paint();paint.setColor(paintColor);paint.setStrokeWidth(paintWidth); } @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {int widthSize = MeasureSpec.getSize(widthMeasureSpec);int widthMode = MeasureSpec.getMode(widthMeasureSpec);int width;if (widthMode == MeasureSpec.EXACTLY) { // MeasureSpec.EXACTLY表示該view設置的確切的數值 width = widthSize;} else { width = 60;//默認值}SstartX = SsendX = HstartY = HendY = width / 2;SsendY = HendX = width - getPadding();SstartY = HstartX = getPadding();//這樣做是因為加號寬高是相等的，手動設置寬高setMeasuredDimension(width, width); } @Override protected void onDraw(Canvas canvas) {super.onDraw(canvas);//水平的橫線canvas.drawLine(HstartX, HstartY, HendX, HendY, paint);//垂直的橫線canvas.drawLine(SstartX, SstartY, SsendX, SsendY, paint); }}

/** * -號 */public class RemoveView extends AddView { public RemoveView(Context context, AttributeSet attrs) {super(context, attrs); } @Override protected void onDraw(Canvas canvas) {//水平的橫線，減號不需要垂直的橫線了canvas.drawLine(HstartX, HstartY, HendX, HendY, paint); }}

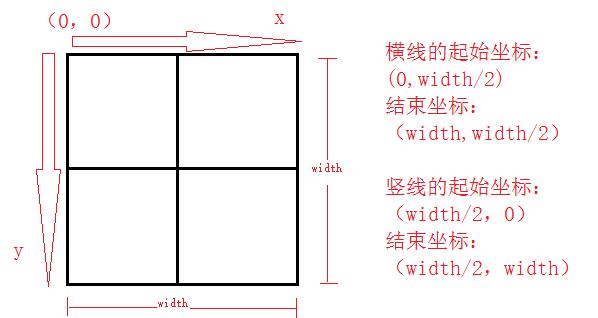

其中主要的是計算橫線和豎線的位置。獲得view的寬度后，將view設置成正方形，然后就如如所示：

這樣，最主要的加減號做完了，其他的都是小意思了。

我把主要的xml文件貼出來：

主視圖：layout_add_remove.xml

<?xml version='1.0' encoding='utf-8'?><LinearLayout xmlns:android='http://schemas.android.com/apk/res/android' android:layout_width='wrap_content' android:layout_height='wrap_content' android:layout_margin='3dp' android:padding='2dp' android:background='@drawable/bg_add_remove_view' android:orientation='horizontal'> <com.android.ui.TextView.AddViewandroid: android:layout_width='50dp'android:layout_height='50dp'android:layout_gravity='center_vertical'android:background='@drawable/bg_add_view' /> <EditTextandroid:layout_width='wrap_content'android:layout_height='wrap_content'android:layout_gravity='center_vertical'android:layout_margin='3dp'android:background='@null'android:inputType='number'android:text='0' /> <com.android.ui.TextView.RemoveViewandroid: android:layout_width='50dp'android:layout_height='50dp'android:layout_gravity='center_vertical'android:background='@drawable/bg_remove_view' /></LinearLayout>

主視圖背景：bg_add_remove_view.xml

<?xml version='1.0' encoding='utf-8'?><shape xmlns:android='http://schemas.android.com/apk/res/android' android:shape='rectangle'> <!-- 設置圓角矩形 --> <corners android:radius='5dp' /> <!-- 文本框里面的顏色 --> <solid android:color='@android:color/white' /> <!-- 邊框的顏色 --> <strokeandroid: android:color='@android:color/darker_gray' /></shape>

加號背景：bg_add_view.xml

<?xml version='1.0' encoding='utf-8'?><selector xmlns:android='http://schemas.android.com/apk/res/android'><item android:drawable='@drawable/bg_add_true' android:state_pressed='true' /><item android:drawable='@drawable/bg_add_false' android:state_pressed='false' /></selector>

<?xml version='1.0' encoding='utf-8'?><layer-list xmlns:android='http://schemas.android.com/apk/res/android'> <!-- 邊框的顏色 --> <item><shape> <solid android:color='@android:color/darker_gray' /></shape> </item> <itemandroid:bottom='0dp'android:left='0dp'android:right='0.5dp'android:top='0dp'><!--設置只有底部有邊框--><shape> <!-- 主體背景顏色值 --> <solid android:color='@android:color/darker_gray' /></shape> </item></layer-list>

<?xml version='1.0' encoding='utf-8'?><layer-list xmlns:android='http://schemas.android.com/apk/res/android'> <!-- 邊框的顏色 --> <item><shape> <solid android:color='@android:color/darker_gray' /></shape> </item> <itemandroid:bottom='0dp'android:left='0dp'android:right='0.5dp'android:top='0dp'><!--設置只有底部有邊框--><shape> <!-- 主體背景顏色值 --> <solid android:color='@android:color/white' /></shape> </item></layer-list>

減號的背景色配置和加號一樣，只不過豎線的位置不同而已：

<itemandroid:bottom='0dp'android:left='0.5dp'android:right='0dp'android:top='0dp'>

我們可以在完全不用圖片的情況下完成這個ui。

當然，還有很多可以優化的地方。比如設置padding，修改加減號顏色，就該布局大小，這些都是可以通過代碼來實現的。
