從一個通道的圖片進行卷積生成新的單通道圖的過程很容易理解，對于多個通道卷積后生成多個通道的圖理解起來有點抽象。本文以通俗易懂的方式講述卷積，并輔以圖片解釋，能快速理解卷積的實現原理。最后手寫python代碼實現卷積過程，讓Tensorflow卷積在我們面前不再是黑箱子！

注意：

本文只針對batch_size=1,padding=’SAME’，stride=[1,1,1,1]進行實驗和解釋，其他如果不是這個參數設置，原理也是一樣。

1 Tensorflow卷積實現原理

先看一下卷積實現原理，對于in_c個通道的輸入圖，如果需要經過卷積后輸出out_c個通道圖，那么總共需要in_c * out_c個卷積核參與運算。參考下圖：

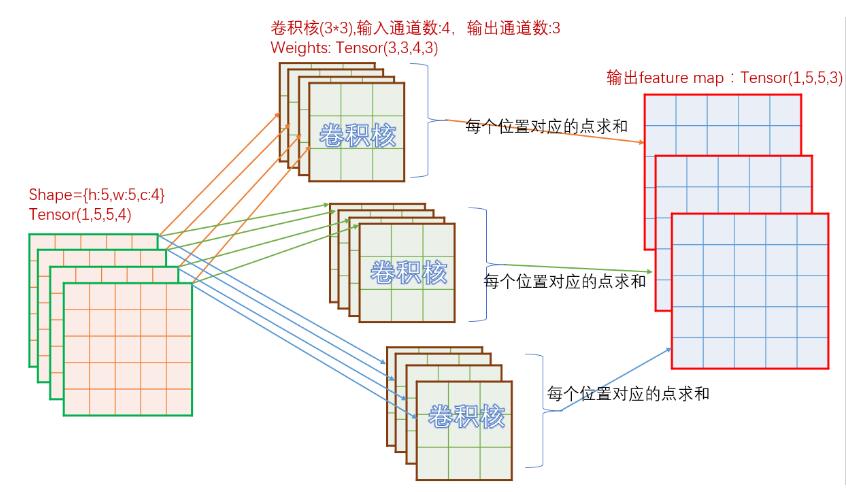

如上圖，輸入為[h:5,w:5,c:4]，那么對應輸出的每個通道，需要4個卷積核。上圖中，輸出為3個通道,所以總共需要3*4=12個卷積核。對于單個輸出通道中的每個點，取值為對應的一組4個不同的卷積核經過卷積計算后的和。

接下來，我們以輸入為2個通道寬高分別為5的輸入、3*3的卷積核、1個通道寬高分別為5的輸出，作為一個例子展開。

2個通道，5*5的輸入定義如下：

#輸入，shape=[c,h,w]input_data=[ [[1,0,1,2,1], [0,2,1,0,1], [1,1,0,2,0], [2,2,1,1,0], [2,0,1,2,0]], [[2,0,2,1,1], [0,1,0,0,2], [1,0,0,2,1], [1,1,2,1,0], [1,0,1,1,1]], ]

對于輸出為1通道map，根據前面計算方法，需要2*1個卷積核。定義卷積核如下：

#卷積核，shape=[in_c,k,k]=[2,3,3]weights_data=[ [[ 1, 0, 1], [-1, 1, 0], [ 0,-1, 0]], [[-1, 0, 1], [ 0, 0, 1], [ 1, 1, 1]] ]

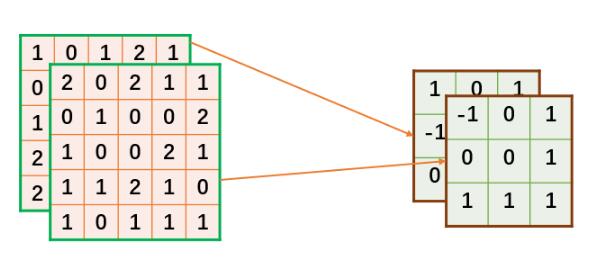

上面定義的數據，在接下來的計算對應關系將按下圖所描述的方式進行。

由于Tensorflow定義的tensor的shape為[n,h,w,c]，這里我們可以直接把n設為1，即batch size為1。還有一個問題，就是我們剛才定義的輸入為[c,h,w]，所以需要將[c,h,w]轉為[h,w,c]。轉換方式如下，注釋已經解釋很詳細，這里不再解釋。

def get_shape(tensor): [s1,s2,s3]= tensor.get_shape() s1=int(s1) s2=int(s2) s3=int(s3) return s1,s2,s3def chw2hwc(chw_tensor): [c,h,w]=get_shape(chw_tensor) cols=[] for i in range(c): #每個通道里面的二維數組轉為[w*h,1]即1列 line = tf.reshape(chw_tensor[i],[h*w,1]) cols.append(line) #橫向連接，即將所有豎直數組橫向排列連接 input = tf.concat(cols,1)#[w*h,c] #[w*h,c]-->[h,w,c] input = tf.reshape(input,[h,w,c]) return input

同理，Tensorflow使用卷積核的時候，使用的格式是[k,k,in_c,out_c]。而我們在定義卷積核的時候，是按[in_c,k,k]的方式定義的，這里需要將[in_c,k,k]轉為[k,k,in_c]，由于為了簡化工作量，我們規定輸出為1個通道，即out_c=1。所以這里我們可以直接簡單地對weights_data調用chw2hwc，再在第3維度擴充一下即可。

接下來，貼出完整的代碼：

import tensorflow as tfimport numpy as npinput_data=[ [[1,0,1,2,1], [0,2,1,0,1], [1,1,0,2,0], [2,2,1,1,0], [2,0,1,2,0]], [[2,0,2,1,1], [0,1,0,0,2], [1,0,0,2,1], [1,1,2,1,0], [1,0,1,1,1]], ]weights_data=[ [[ 1, 0, 1], [-1, 1, 0], [ 0,-1, 0]], [[-1, 0, 1], [ 0, 0, 1], [ 1, 1, 1]] ]def get_shape(tensor): [s1,s2,s3]= tensor.get_shape() s1=int(s1) s2=int(s2) s3=int(s3) return s1,s2,s3def chw2hwc(chw_tensor): [c,h,w]=get_shape(chw_tensor) cols=[] for i in range(c): #每個通道里面的二維數組轉為[w*h,1]即1列 line = tf.reshape(chw_tensor[i],[h*w,1]) cols.append(line) #橫向連接，即將所有豎直數組橫向排列連接 input = tf.concat(cols,1)#[w*h,c] #[w*h,c]-->[h,w,c] input = tf.reshape(input,[h,w,c]) return inputdef hwc2chw(hwc_tensor): [h,w,c]=get_shape(hwc_tensor) cs=[] for i in range(c): #[h,w]-->[1,h,w] channel=tf.expand_dims(hwc_tensor[:,:,i],0) cs.append(channel) #[1,h,w]...[1,h,w]---->[c,h,w] input = tf.concat(cs,0)#[c,h,w] return inputdef tf_conv2d(input,weights): conv = tf.nn.conv2d(input, weights, strides=[1, 1, 1, 1], padding=’SAME’) return convdef main(): const_input = tf.constant(input_data , tf.float32) const_weights = tf.constant(weights_data , tf.float32 ) input = tf.Variable(const_input,name='input') #[2,5,5]------>[5,5,2] input=chw2hwc(input) #[5,5,2]------>[1,5,5,2] input=tf.expand_dims(input,0) weights = tf.Variable(const_weights,name='weights') #[2,3,3]-->[3,3,2] weights=chw2hwc(weights) #[3,3,2]-->[3,3,2,1] weights=tf.expand_dims(weights,3) #[b,h,w,c] conv=tf_conv2d(input,weights) rs=hwc2chw(conv[0]) init=tf.global_variables_initializer() sess=tf.Session() sess.run(init) conv_val = sess.run(rs) print(conv_val[0]) if __name__==’__main__’: main()

上面代碼有幾個地方需要提一下，

由于輸出通道為1，因此可以對卷積核數據轉換的時候直接調用chw2hwc，如果輸入通道不為1，則不能這樣完成轉換。

輸入完成chw轉hwc后，記得在第0維擴充維數，因為卷積要求輸入為[n,h,w,c]

為了方便我們查看結果，記得將hwc的shape轉為chw

執行上面代碼，運行結果如下：

[[ 2. 0. 2. 4. 0.] [ 1. 4. 4. 3. 5.] [ 4. 3. 5. 9. -1.] [ 3. 4. 6. 2. 1.] [ 5. 3. 5. 1. -2.]]

這個計算結果是怎么計算出來的？為了讓大家更清晰的學習其中細節，我特地制作了一個GIF圖，看完這個圖后，如果你還看不懂卷積的計算過程，你可以來打我。。。。

2 手寫Python代碼實現卷積

自己實現卷積時，就無須將定義的數據[c,h,w]轉為[h,w,c]了。

import numpy as npinput_data=[ [[1,0,1,2,1], [0,2,1,0,1], [1,1,0,2,0], [2,2,1,1,0], [2,0,1,2,0]], [[2,0,2,1,1], [0,1,0,0,2], [1,0,0,2,1], [1,1,2,1,0], [1,0,1,1,1]] ]weights_data=[ [[ 1, 0, 1], [-1, 1, 0], [ 0,-1, 0]], [[-1, 0, 1], [ 0, 0, 1], [ 1, 1, 1]] ]#fm:[h,w]#kernel:[k,k]#return rs:[h,w] def compute_conv(fm,kernel): [h,w]=fm.shape [k,_]=kernel.shape r=int(k/2) #定義邊界填充0后的map padding_fm=np.zeros([h+2,w+2],np.float32) #保存計算結果 rs=np.zeros([h,w],np.float32) #將輸入在指定該區域賦值，即除了4個邊界后，剩下的區域 padding_fm[1:h+1,1:w+1]=fm #對每個點為中心的區域遍歷 for i in range(1,h+1): for j in range(1,w+1): #取出當前點為中心的k*k區域 roi=padding_fm[i-r:i+r+1,j-r:j+r+1] #計算當前點的卷積,對k*k個點點乘后求和 rs[i-1][j-1]=np.sum(roi*kernel) return rs def my_conv2d(input,weights): [c,h,w]=input.shape [_,k,_]=weights.shape outputs=np.zeros([h,w],np.float32) #對每個feature map遍歷，從而對每個feature map進行卷積 for i in range(c): #feature map==>[h,w] f_map=input[i] #kernel ==>[k,k] w=weights[i] rs =compute_conv(f_map,w) outputs=outputs+rs return outputsdef main(): #shape=[c,h,w] input = np.asarray(input_data,np.float32) #shape=[in_c,k,k] weights = np.asarray(weights_data,np.float32) rs=my_conv2d(input,weights) print(rs) if __name__==’__main__’: main()

代碼無須太多解釋，直接看注釋。然后跑出來的結果如下：

[[ 2. 0. 2. 4. 0.] [ 1. 4. 4. 3. 5.] [ 4. 3. 5. 9. -1.] [ 3. 4. 6. 2. 1.] [ 5. 3. 5. 1. -2.]]

對比發現，跟Tensorflow的卷積結果是一樣的。

3 小結

本文中，我們學習了Tensorflow的卷積實現原理，通過也通過python代碼實現了輸出通道為1的卷積，其實輸出通道數不影響我們學習卷積原理。后面如果有機會的話，我們去實現一個更加健全，完整的卷積。
