.NET Core 分布式任務調度ScheduleMaster詳解
目錄
- 1.什么是ScheduleMaster
- 2.使用ScheduleMaster
- 1.配置Http調度任務
- 2.配置程序集調度任務
- 3.使用Api接入任務
- 1.API Server 對接流程
- 2.創建程序集任務
- 3.創建HTTP任務
- 4.創建延時任務
- 4.框架簡單分析
- 1.全局設計
- 2.Master和Work分析
1.什么是ScheduleMaster
ScheduleMaster是分布式任務調度系統,是國內的一位開發者寫的。簡稱：集中任務調度系統，最簡單的理解ScheduleMaster，就是對不同的系統里面的調度任務做統一管理的框架。

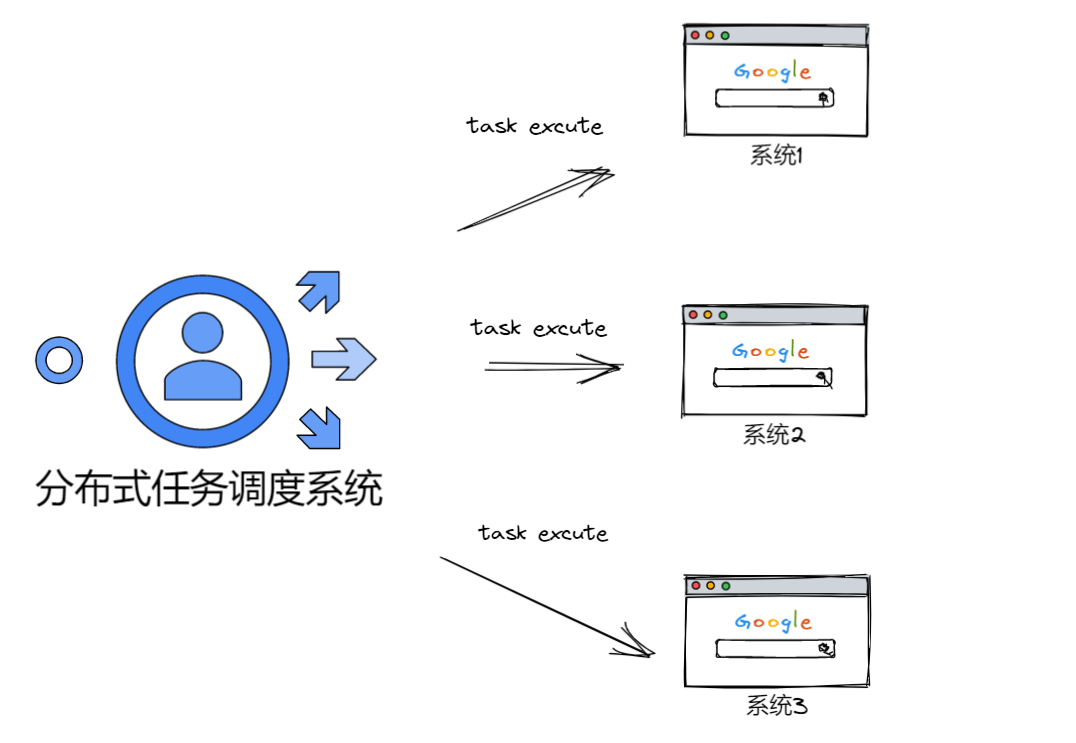

例如我們現在有多個系統，每個系統針對自己處理不同的業務場景。衍生出自己的調度任務，想象一下，如果每個系統人為去維護，那隨著調度任務越來越多，人是崩潰的吧，可見維護和技術成本是巨大的，這時我們需要選擇分布式任務系統框架做統一的管理
當然有目前有很多相對優秀分布式任務系統框架，我們主要學習 ScheduleMaster
2.使用ScheduleMaster

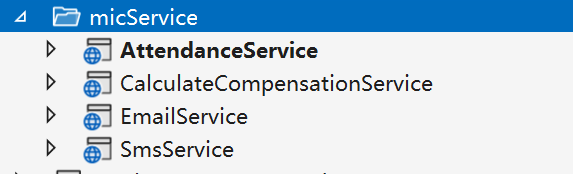

1.首先我們需要使用NET Core web Api創建幾個模擬的微服務，分別為 考勤、算薪、郵件、短信
2.下載開源的ScheduleMaster，并且使用ScheduleMaster調度我們的微服務接口
- sqlserver："Persist Security Info = False; User ID =sa; Password =123456; Initial Catalog =schedule_master; Server =."
- postgresql："Server=localhost;Port=5432;Database=schedule_master;User Id=postgres;Password=123456;Pooling=true;MaxPoolSize=20;"
- mysql："Data Source=localhost;Database=schedule_master;User ID=root;Password=123456;pooling=true;CharSet=utf8mb4;port=3306;sslmode=none;TreatTinyAsBoolean=true"
修改Host的配置文件和支持的數據庫,框架默認使用Mysql
修改Web的配置文件和支持的數據庫,框架默認使用Mysql

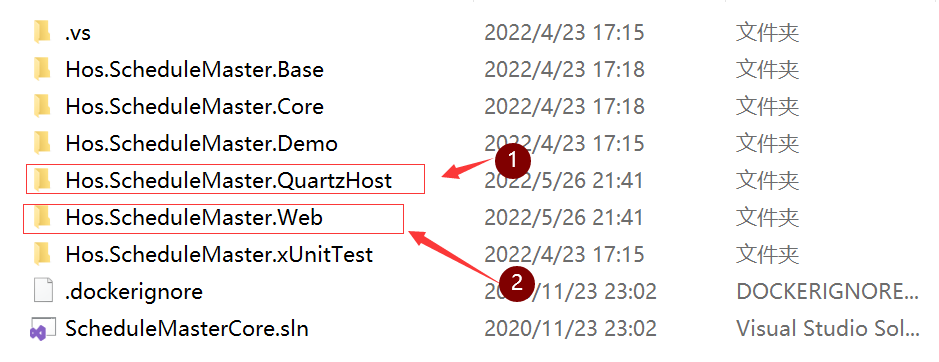

3.進入Hos.ScheduleMaster.Web項目的發布目錄，dotnet Hos.ScheduleMaster.Web.dll啟動項目 ，此時會生成數據庫
登錄賬號：admin
密碼：111111
4.進入Hos.ScheduleMaster.QuartzHost項目的發布目錄,執行命令，啟動項目
dotnet Hos.ScheduleMaster.QuartzHost.dll --urls http://*:30003
1.配置Http調度任務

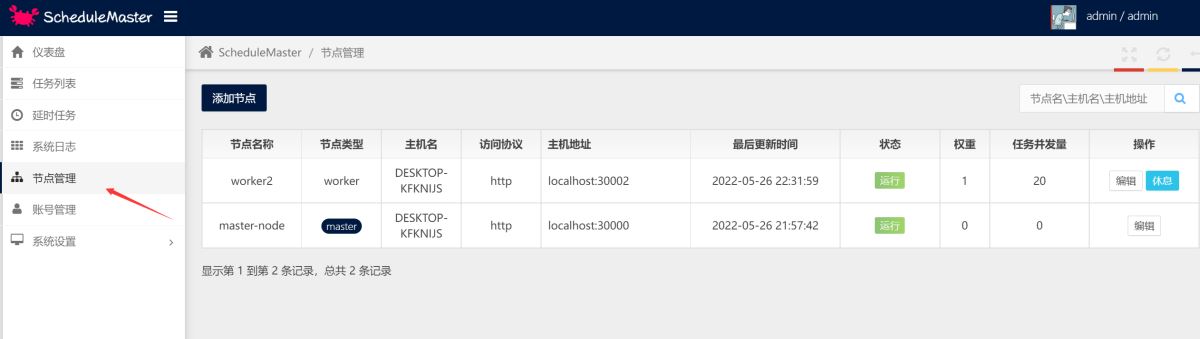

5.準備就緒后，使用后臺查看節點管理，可以看到web主節點30000和任務調度的接口30002已經在運行

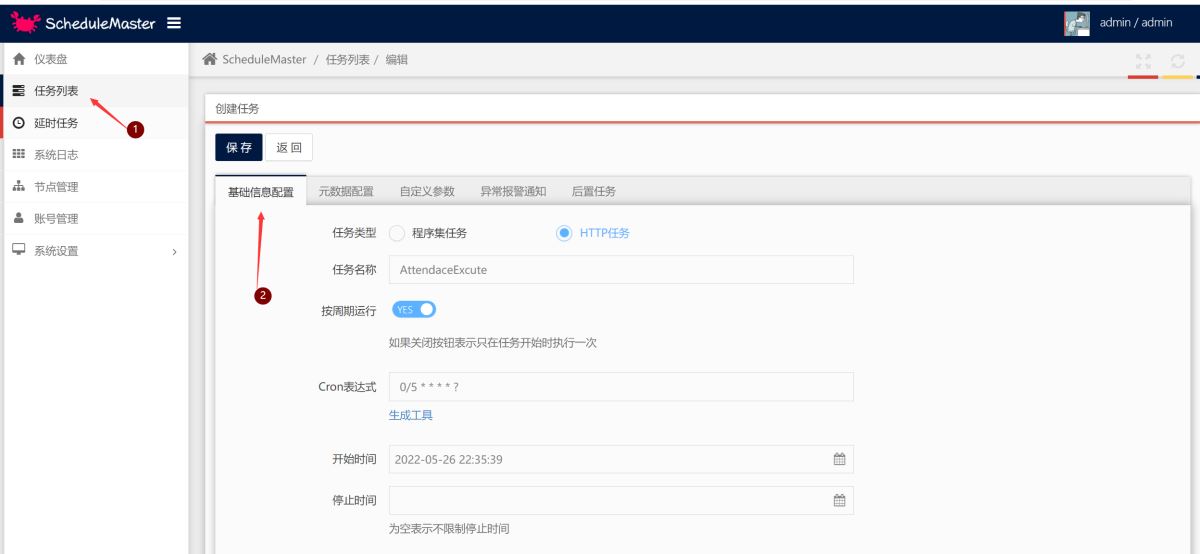

6.使用任務列表菜單，創建定時調度任務，配置基礎信息和元數據配置，然后點擊保存就開始執行任務
2.配置程序集調度任務
1.創建一個類庫，安裝ScheduleMaster庫， 創建一個類繼承TaskBase，實現抽象方法，然后編譯程序集
namespace TaskExcuteService{ class AssemblyTask : TaskBase {public override void Run(TaskContext context){ context.WriteLog("程序集任務");} }}2.找到debug目錄，去掉Base程序集，然后添加為壓縮文件
3.在web界面找到任務配置，選擇程序集進行基本配置，配置元數據，輸入程序集名稱，然后輸入類，并將程序集上傳，保存就可以運行了
3.使用Api接入任務
為了方便業務系統更好的接入調度系統，ScheduleMaster創建任務不僅可以在控制臺中實現，系統也提供了WebAPI供業務系統使用代碼接入，這種方式對延時任務來說尤其重要。
1.API Server 對接流程
- 在控制臺中創建好專用的API對接用戶賬號。
- 使用對接賬號的用戶名設置為http header中的
ms_auth_user值。 - 使用經過哈希運算過的秘鑰設置為http header中的
ms_auth_secret值，計算規則：按{用戶名}{hash(密碼)}{用戶名}的格式拼接得到字符串str，然后再對str做一次hash運算即得到最終秘鑰，hash函數是小寫的32位MD5算法。 - 使用form格式發起http調用，如果非法用戶會返回401-Unauthorized。
HttpClient client = new HttpClient();client.DefaultRequestHeaders.Add("ms_auth_user", "admin");client.DefaultRequestHeaders.Add("ms_auth_secret", SecurityHelper.MD5($"admin{SecurityHelper.MD5("111111")}}admin"));所有接口采用統一的返回格式，字段如下：
2.創建程序集任務
使用API創建任務的方式不支持上傳程序包，所以在任務需要啟動時要確保程序包已通過其他方式上傳，否則會啟動失敗。
- 接口地址：
http://yourip:30000/api/task/create - 請求類型：
POST - 參數格式：
application/x-www-form-urlencoded - 返回結果：創建成功返回任務id
- 參數列表：
ScheduleParam：
HttpClient client = new HttpClient();List<KeyValuePair<string, string>> args = new List<KeyValuePair<string, string>>();args.Add(new KeyValuePair<string, string>("MetaType", "1"));args.Add(new KeyValuePair<string, string>("RunLoop", "true"));args.Add(new KeyValuePair<string, string>("CronExpression", "33 0/8 * * * ?"));args.Add(new KeyValuePair<string, string>("Remark", "By Xunit Tester Created"));args.Add(new KeyValuePair<string, string>("StartDate", DateTime.Today.ToString("yyyy-MM-dd HH:mm:ss")));args.Add(new KeyValuePair<string, string>("Title", "程序集接口測試任務"));args.Add(new KeyValuePair<string, string>("AssemblyName", "Hos.ScheduleMaster.Demo"));args.Add(new KeyValuePair<string, string>("ClassName", "Hos.ScheduleMaster.Demo.Simple"));args.Add(new KeyValuePair<string, string>("CustomParamsJson", "[{\"ParamKey\":\"k1\",\"ParamValue\":\"1111\",\"ParamRemark\":\"r1\"},{\"ParamKey\":\"k2\",\"ParamValue\":\"2222\",\"ParamRemark\":\"r2\"}]"));args.Add(new KeyValuePair<string, string>("Keepers", "1"));args.Add(new KeyValuePair<string, string>("Keepers", "2"));//args.Add(new KeyValuePair<string, string>("Nexts", ""));//args.Add(new KeyValuePair<string, string>("Executors", ""));HttpContent reqContent = new FormUrlEncodedContent(args);var response = await client.PostAsync("http://localhost:30000/api/Task/Create", reqContent);var content = await response.Content.ReadAsStringAsync();Debug.WriteLine(content);3.創建HTTP任務
- 接口地址：
http://yourip:30000/api/task/create - 請求類型：
POST - 參數格式：
application/x-www-form-urlencoded - 返回結果：創建成功返回任務id
- 參數列表：
HttpClient client = new HttpClient();List<KeyValuePair<string, string>> args = new List<KeyValuePair<string, string>>();args.Add(new KeyValuePair<string, string>("MetaType", "2"));args.Add(new KeyValuePair<string, string>("RunLoop", "true"));args.Add(new KeyValuePair<string, string>("CronExpression", "22 0/8 * * * ?"));args.Add(new KeyValuePair<string, string>("Remark", "By Xunit Tester Created"));args.Add(new KeyValuePair<string, string>("StartDate", DateTime.Today.ToString("yyyy-MM-dd HH:mm:ss")));args.Add(new KeyValuePair<string, string>("Title", "Http接口測試任務"));args.Add(new KeyValuePair<string, string>("HttpRequestUrl", "http://localhost:56655/api/1.0/value/jsonpost"));args.Add(new KeyValuePair<string, string>("HttpMethod", "POST"));args.Add(new KeyValuePair<string, string>("HttpContentType", "application/json"));args.Add(new KeyValuePair<string, string>("HttpHeaders", "[]"));args.Add(new KeyValuePair<string, string>("HttpBody", "{ \"Posts\": [{ \"PostId\": 666, \"Title\": \"tester\", \"Content\":\"testtesttest\" }], \"BlogId\": 111, \"Url\":\"qweqrrttryrtyrtrtrt\" }"));HttpContent reqContent = new FormUrlEncodedContent(args);var response = await client.PostAsync("http://localhost:30000/api/Task/Create", reqContent);var content = await response.Content.ReadAsStringAsync();Debug.WriteLine(content);4.創建延時任務
- 接口地址：
http://yourip:30000/api/delaytask/create - 請求類型：
POST - 參數格式：
application/x-www-form-urlencoded - 返回結果：創建成功返回任務id
- 參數列表：
for (int i = 0; i < 5; i++){ int rndNum = new Random().Next(20, 500); List<KeyValuePair<string, string>> args = new List<KeyValuePair<string, string>>(); args.Add(new KeyValuePair<string, string>("SourceApp", "TestApp")); args.Add(new KeyValuePair<string, string>("Topic", "TestApp.Trade.TimeoutCancel")); args.Add(new KeyValuePair<string, string>("ContentKey", i.ToString())); args.Add(new KeyValuePair<string, string>("DelayTimeSpan", rndNum.ToString())); args.Add(new KeyValuePair<string, string>("DelayAbsoluteTime", DateTime.Now.AddSeconds(rndNum).ToString("yyyy-MM-dd HH:mm:ss"))); args.Add(new KeyValuePair<string, string>("NotifyUrl", "http://localhost:56655/api/1.0/value/delaypost")); args.Add(new KeyValuePair<string, string>("NotifyDataType", "application/json")); args.Add(new KeyValuePair<string, string>("NotifyBody", "{ \"Posts\": [{ \"PostId\": 666, \"Title\": \"tester\", \"Content\":\"testtesttest\" }], \"BlogId\": 111, \"Url\":\"qweqrrttryrtyrtrtrt\" }")); HttpContent reqContent = new FormUrlEncodedContent(args); var response = await client.PostAsync("http://localhost:30000/api/DelayTask/Create", reqContent); var content = await response.Content.ReadAsStringAsync(); Debug.WriteLine(content);}4.框架簡單分析
1.全局設計

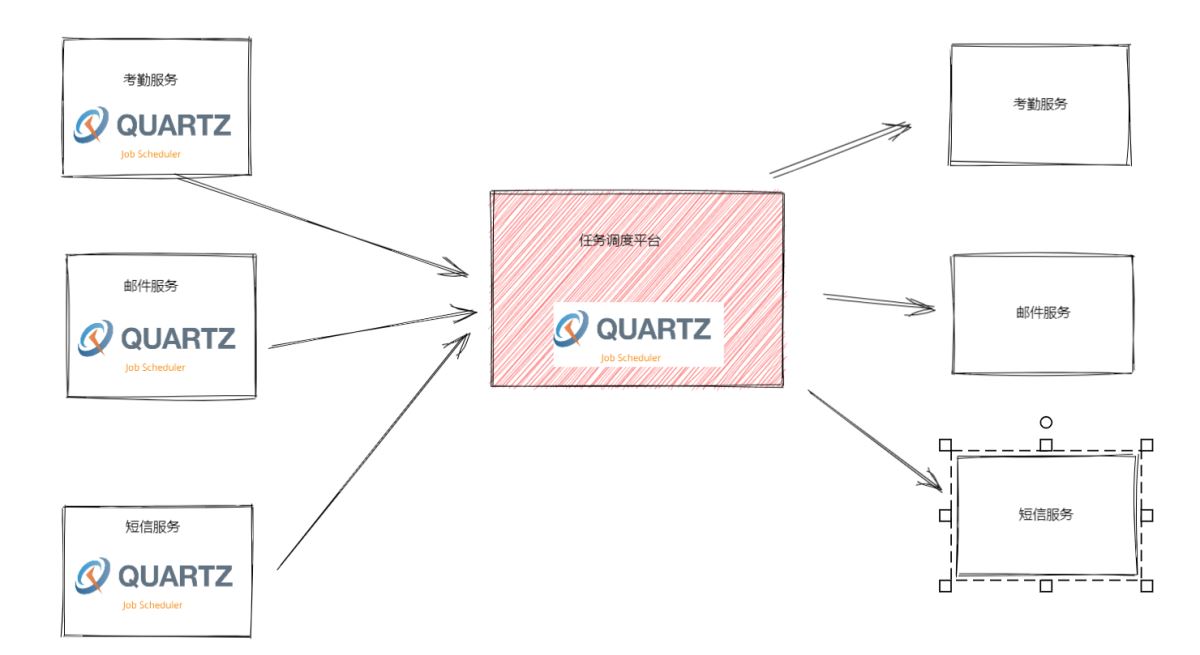

根據官網的設計圖，以及操作的流程，簡單總結一下任務全局流程為客戶端—–>master——>work—–>執行任務。從大的架構方向的思想就是，將原有單個服務中業務和任務調度混合的方式做一些改變，使業務和調度分離，專門把任務調度部分剝離出來，作為一個獨立的進程，來統一調用和管理任務，而原有服務只做業務處理。
2.Master和Work分析

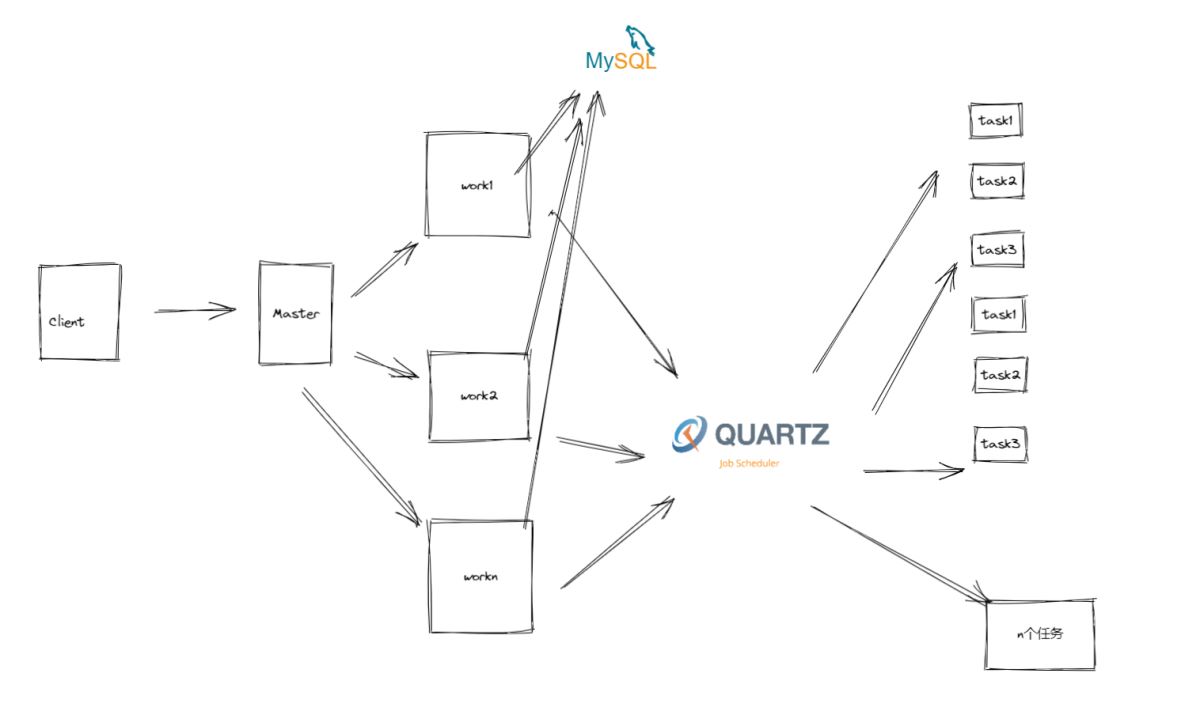

我們主要從主節點，從節點，數據表這幾個方面來簡單分析，整個業務的時序流程，從本質來看并不復雜master和Work之間的關系是相互配合的，可能乍一看下面整個圖有點混亂，下面來解釋一下，其實Master節點將任務添加到數據中，然后work節點，去從對應的數據表中取出任務數據，然后根據任務對應的配置，生成配置信息，調用Quartz執行任務，這就是我們整個框架中最核心的業務。
當然master和work除了主要承載了整個管理系統的UI可視化、后臺業務操作、任務執行之外，如果從細節以及實現方式來說主要做了以下事情：
Master
- 1.分配任務執行和選擇節點
- 2.對work節點進行健康檢查，對任務進行故障轉移
Work
- 1.取出任務配置信息
- 2.使用Quartz根據配置運行任務
- 3.使用反射調用程序集
- 4.使用httpclient調用http 接口
